BTA24-800BWRG

产品概述：BTA24-800BWRG 双向可控硅

产品介绍

BTA24-800BWRG 是一款由意法半导体（STMicroelectronics）生产的高性能双向可控硅（Thyristor），其设计涵盖了广泛的应用领域，尤其适用于需要高电压和大电流控制的电力电子设备。该器件具有800V的分断电压和最大25A的通态电流，非常适合用于电机控制、调光器、加热元件以及其他电力调节系统。

关键技术参数

1. 双向可控硅类型：BTA24-800BWRG 为无缓冲器型双向可控硅，具备优越的电流切换能力和稳定性。

2. 电压特性：

   • 断态电压（VDRM）：高达 800V，能够适应高电压环境。
   • 栅极触发电压（Vgt）：最大1.3V，确保在较低的触发电压下就能实现导通，降低了触发电路的复杂性和设计成本。

3. 电流特性：

   • 最大通态电流（It (RMS)）：25A，提供了足够的电流处理能力，适合多种电力控制场合。
   • 非重复浪涌电流（Itsm）：50、60Hz条件下最大可达到250A和260A，能够处理短时间的浪涌电流，非常适合电机启动等瞬态负荷场合。
   • 最大保持电流（Ih）：75mA，确保在特定条件下器件能够保持导通状态。

4. 栅极触发特性：

   • 最大栅极触发电流（Igt）：50mA，提供了灵活且易于控制的触发手段，使得系统设计者能更方便地选择触发电路。

5. 工作温度范围：-40°C 到 125°C，广泛的工作温度范围使得BTA24-800BWRG可以在恶劣环境条件下稳定工作，适合工业和消费电子等多种应用。

封装和安装

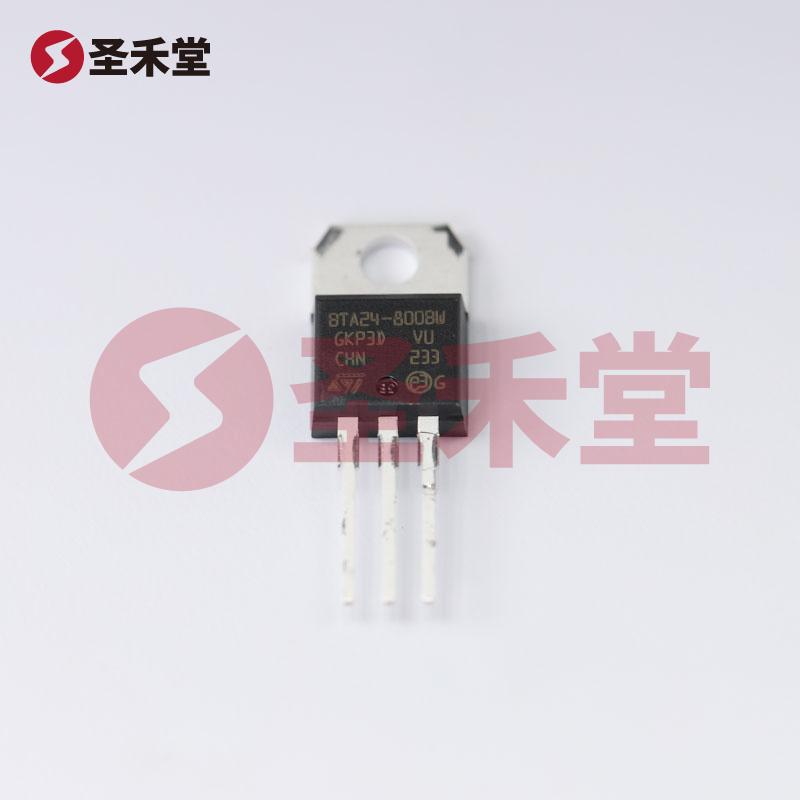

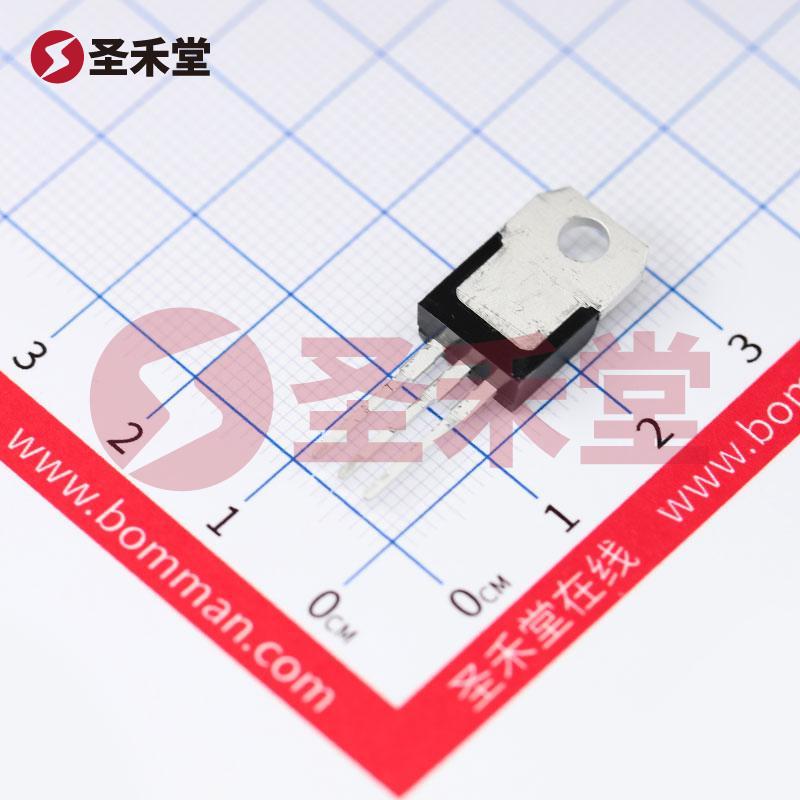

BTA24-800BWRG采用TO-220-3的封装形式，这种封装类型不仅便于散热而且便于PCB的通孔安装，能够满足不同的设计需求。TO-220 封装设计使得在高功率应用中，器件的热管理更加高效，增强了可靠性。

应用场景

BTA24-800BWRG 双向可控硅可以广泛应用于以下几种场合：

1. 电机控制：用于电机的启停、调速等控制，能够有效管理电机负载，延长设备使用寿命。

2. 调光器：应用于照明系统的调光控制，通过对电流的调节实现光强的变化，节省能源并提高舒适度。

3. 加热设备：在塑料加工、金属加工等行业中，可以调节加热器的功率，保证产品质量和效率。

4. 家电：广泛应用于电器设备，如电烤箱、洗衣机等，作为控制开关确保安全和能效运行。

5. 电力转换：用于不同种类的转换装置，如逆变器和整流器，确保电力在传输过程中的有效转换及使用。

总结

BTA24-800BWRG 扩展了用户在高电压和高电流控制应用方面的选择，凭借其优越的电气特性和可靠的工作性能，成为现代电子和电力系统设计中不可或缺的重要组件。无论是在工业还是消费市场，该器件都展现出其强大的应用潜力，为用户提供了更高效、更灵活的解决方案。
