产品概述：BC817-40Q-7-F NPN晶体管

一、基本信息

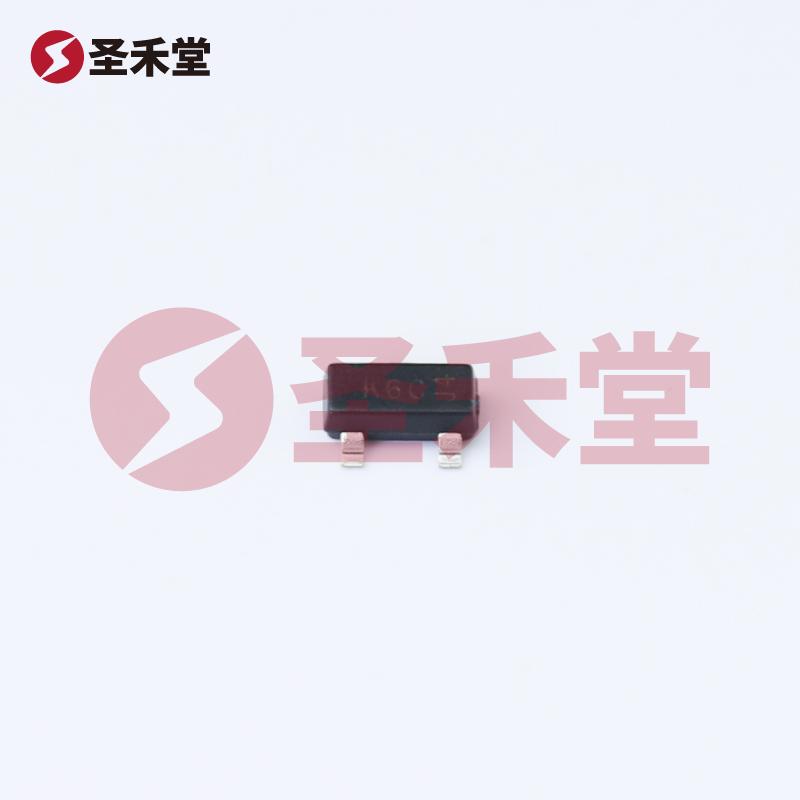

BC817-40Q-7-F是一款采用SOT-23表面贴装封装的NPN型双极性晶体管（BJT），其设计针对高效的低电流开关和放大器应用。此器件被广泛应用于电子电路中的信号放大、开关控制及其他模拟电路，深受设计工程师和制造商的青睐。作为美台品牌（DIODES）的一款重要产品，BC817-40Q-7-F以其卓越的电性能、广泛的工作温度范围和小巧的封装设计，在众多应用场景中显示出其优越性。

二、关键参数

• 晶体管类型: NPN
• 集电极电流（Ic 最大值）: 500mA
• 集射极击穿电压（Vce 最大值）: 45V
• 额定功率: 310mW
• Vce 饱和压降（在不同 Ib/Ic 条件下）: 最大700mV（在Ic=50mA和500mA时）
• 集电极截止电流（最大值）: 100nA
• 直流电流增益（hFE 最小值）: 100（在Ic=100mA，Vce=1V条件下）
• 频率响应: 高达100MHz
• 工作温度范围: -65°C 至 150°C
• 封装/外壳类型: SOT-23，TO-236-3，SC-59
• 安装类型: 表面贴装型

三、应用场景

BC817-40Q-7-F由于其高频切换能力和合理的集电极电流处理能力，适合应用于以下场景：

1. 信号放大器：由于其高hFE值，适合低信号的放大应用，无论在音频信号还是低频调制信号中均可发挥良好性能。
2. 开关电路：作为电子开关，BC817可用于控制小功率负载，使其在家电控制、LED驱动、继电器驱动等领域应用频繁。
3. 功率管理：由于其良好的集电极电流（Ic）性能，BC817适用于对电源管理的各种需求，包括电源稳压电路和电源开关。
4. 数字电路应用：在数字电路中，常常利用BC817作为信号的转换元件，提供快速的开关响应时间。

四、设计优势

• 小巧的封装：SOT-23封装使得该器件体积小巧，便于集成到紧凑尺寸的电路板中，适合现代电子产品对空间的要求。
• 宽广的操作温度范围：其工作温度范围从-65°C至150°C，使得BC817能在恶劣环境下稳定工作，适用于航空航天、汽车、工业控制和其他高温环境的应用。
• 良好的电性能：BC817具备良好的高电流增益及低饱和压降，能够有效提升电路的整体效率，并降低能量损耗。

五、常见替代器件

在选择BC817-40Q-7-F时，工程师可以考虑的替代器件包括2N3904、2N2222等，它们在电流、电压和性能方面具有相似的参数。但BC817的高频性能和更低的功耗特性，使其在某些特定应用中更具优势。

六、结论

BC817-40Q-7-F NPN晶体管因其高集电极电流能力、优越的电压特性和小巧的SOT-23封装，成为了现代电子电路中一个不可或缺的组件。无论是用于信号放大、开关控制还是在复杂的电源管理系统中，BC817均能提供稳健可靠的性能。其出色的工作温度范围和高频响应能力，更是赋予了其在不同领域的广泛适应性，为电子产品设计提供了更大的灵活性与可能性。
