LQH32CN100K53L 产品概述

1. 产品简介

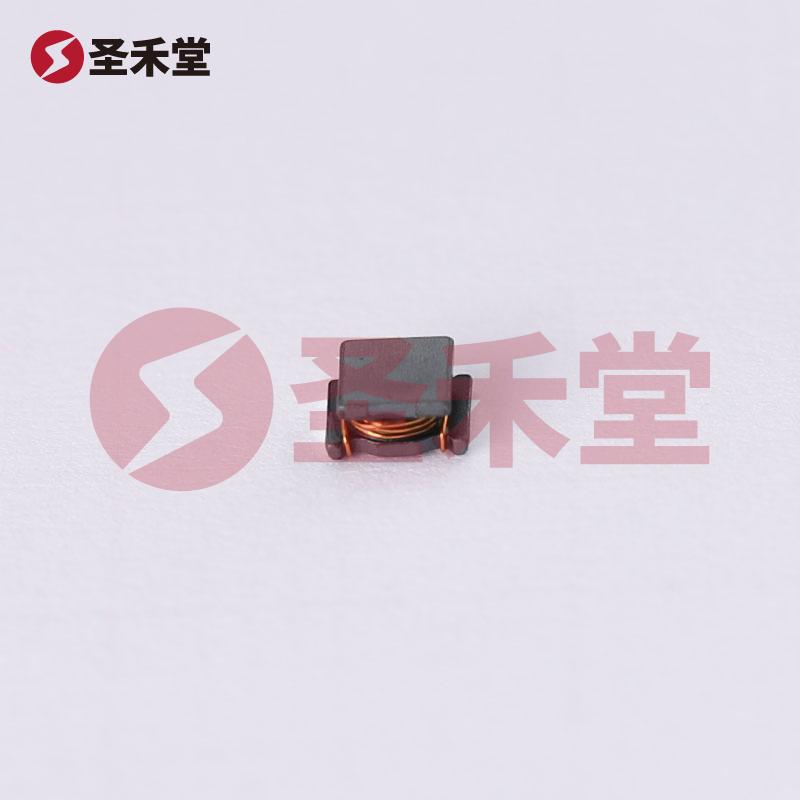

LQH32CN100K53L 是一款由村田（muRata）公司生产的高性能绕线功率电感，其设计特别适用于各种电子应用领域，如 DC-DC 转换器、滤波器和高频电路等。该电感器具备 10µH 的电感值和 ±10% 的容差，确保了在高效电源管理和信号处理中的稳定性与可靠性。

2. 关键基本参数

• 电感值：10µH
• 容差：±10%
• 额定电流：450mA
• DC 电阻 (DCR)：最大 390 毫欧
• 自谐振频率：26 MHz
• 工作温度范围：-40°C ~ 85°C
• 测试频率：1MHz
• 类型：绕线，材料类型为铁氧体
• 安装类型：表面贴装型，标准封装为 1210（3225 公制）

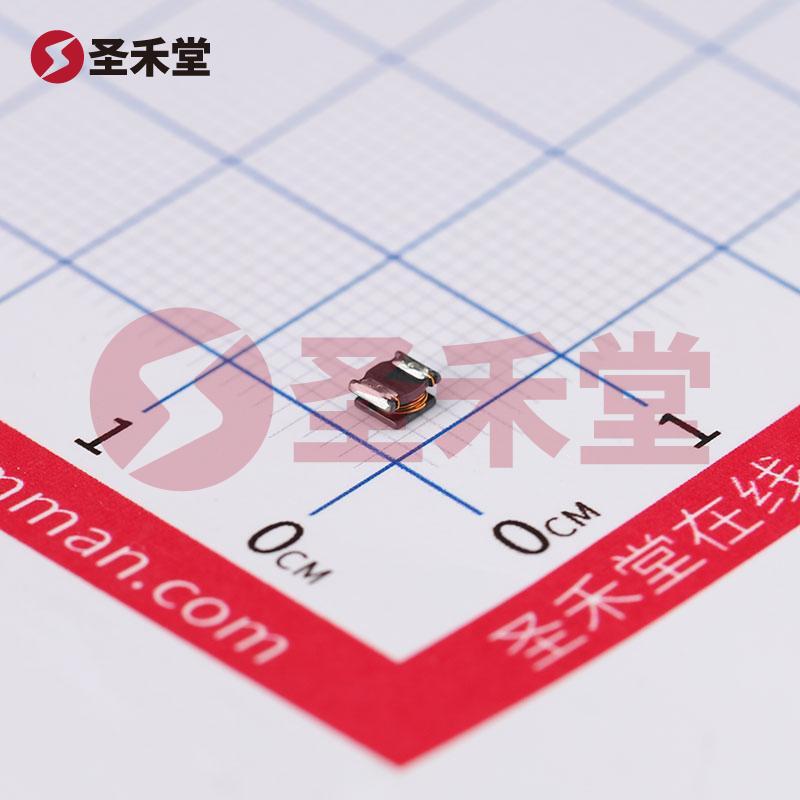

• 尺寸：0.126" x 0.098"（3.20mm x 2.50mm），最大高度为 0.067"（1.70mm）

3. 应用场景

LQH32CN100K53L 电感器因其优越的电性能，广泛应用于多个电子领域，包括但不限于：

• DC-DC 转换器：在电源中转换电压，保证设备提供稳定的电源。
• 滤波器：在信号处理环节中，帮助去除不必要的噪声和谐波成分，提升信号质量。
• RF 和高频应用：由于其自谐振频率达到 26 MHz，使其在高频应用中表现出色，适合于在射频的信号滤波和调制过程中使用。

4. 性能优势

• 高额定电流：450mA 的额定电流为电感在高负载下的稳定运行提供了保障，对于要求高电流的应用尤为适合。
• 低直流电阻：最大 390mΩ 的直流电阻确保了电感在工作过程中散热低、性能高效，减少了能量损耗。
• 广泛的工作温度范围：-40°C 到 85°C 的工作温度确保其在极端环境条件下仍能稳定运行，使其适用于工业、汽车及消费电子等多种应用场景。

5. 设计与封装

LQH32CN100K53L 的表面贴装设计使其在现代电子设备中易于集成，1210 封装（3225 公制）在众多 PCB 布局中都有广泛应用，帮助设计师减少占板面积，提升整体性能。其非标准的封装提供了灵活的布局选择，适应现代紧凑型电子设备的需求。

6. 结论

总体来看，LQH32CN100K53L 是一款适合各种高频、高负载应用的高性能绕线功率电感，凭借其低直流电阻、高额定电流和广泛的工作温度范围，成为了现代电子设计中不可或缺的一部分。选择这款电感器，将会有效提升设备的运行效率和稳定性，支持高效电子产品的功能实现。无论是在工业设备、消费电子还是汽车电子中，LQH32CN100K53L 都能展现出其卓越的性能。
