UCC27511DBVR

UCC27511DBVR 产品概述

一、产品背景

UCC27511DBVR是一款由德州仪器（Texas Instruments, TI）生产的高性能栅极驱动器，专为推动IGBT（绝缘栅双极晶体管）和N沟道MOSFET而设计。该驱动器在功率电子应用中至关重要，能够高效且可靠地开关高功率负载。UCC27511DBVR特别适合于工业自动化、电源管理和电机驱动等广泛领域。

二、主要特点

1. 驱动配置：

   • UCC27511DBVR采用低端驱动配置，这使其能够在简单的功率管理系统中工作。它的单路通道配置满足了大多数驱动需求，为设计者提供了灵活性。

2. 电源电压范围：

   • 该驱动器支持4.5V至18V的供电电压范围，适应性强，能够在不同的电源环境中稳定工作。这一特性使其适用于多种应用场景。

3. 输入逻辑电平：

   • UCC27511DBVR的逻辑输入电压阈值为VIL=1V和VIH=2.4V，可以直接与多种数字逻辑芯片兼容，确保便捷的集成。

4. 高输出电流：

   • 驱动器的峰值输出当前为4A（灌入）和8A（拉出），可实现快速开关，满足高频开关应用的需求。其较大的输出电流能力可以有效减少开关损耗，提高整体系统效率。

5. 快速上升/下降时间： -典型上升时间为8ns，下降时间为7ns。快速的切换速度使得UCC27511DBVR适用于对开关频率要求较高的应用场景，从而提升了调制技术的性能。

6. 宽工作温度范围：

   • UCC27511DBVR的工作温度范围为-40°C至140°C，该特性使得它能够在极端环境条件下可靠运行，适用于汽车、工业设备及高温环境下的应用。

7. 紧凑的封装设计：

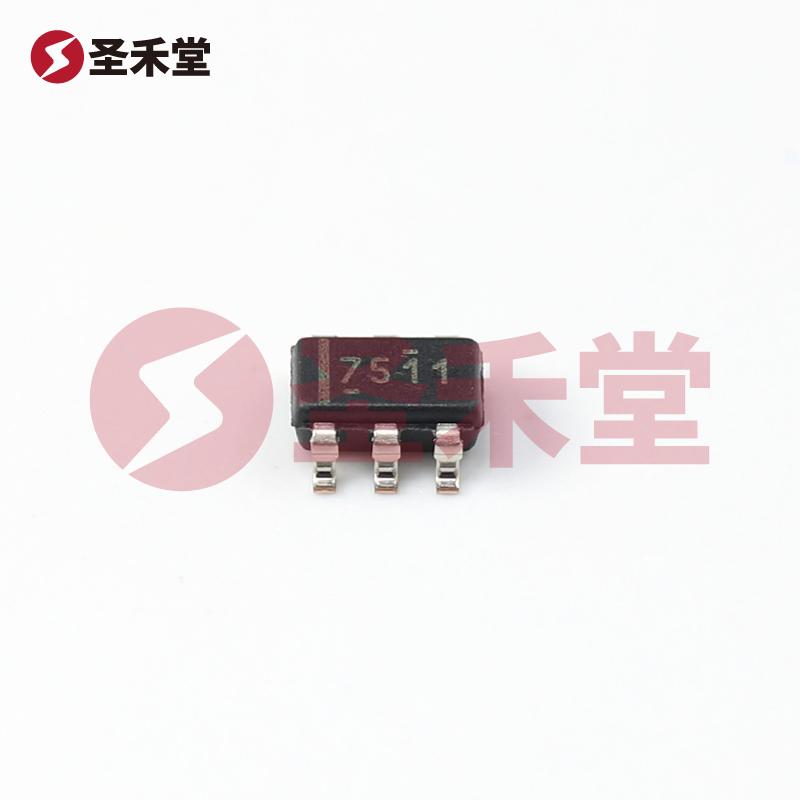

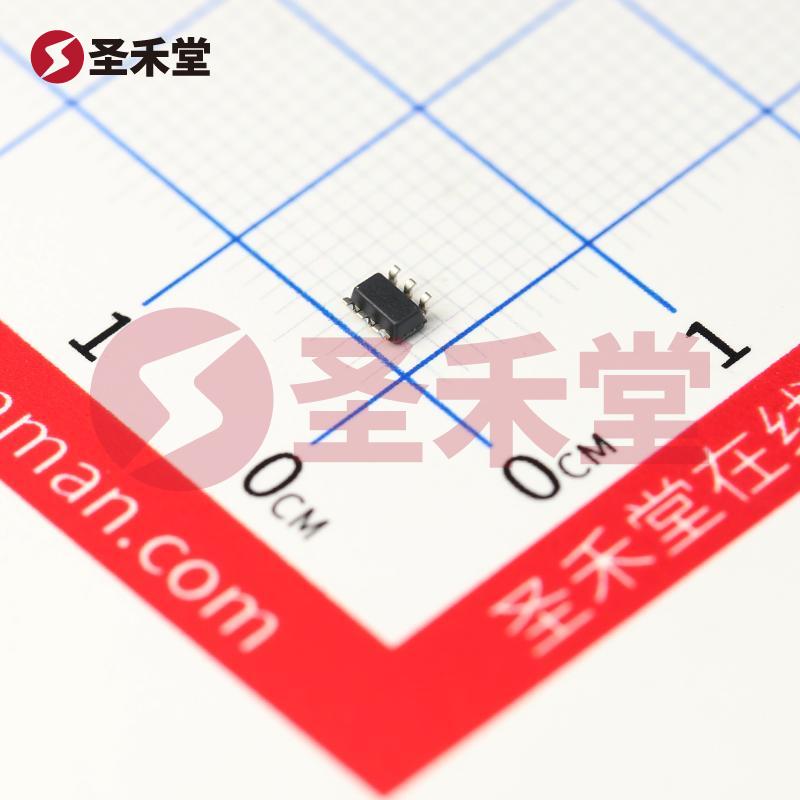

   • 该驱动器采用SOT-23-6紧凑型表面贴装封装，占用空间小，适合密集的电路板设计。同时，方便在自动化生产线中进行贴装。

三、应用领域

UCC27511DBVR受到以下领域广泛应用：

• 电力电子： 在电源转换器、电机驱动和逆变器中作为高效的驱动阶段，推动IGBT与MOSFET的快速开关。

• 工业自动化： 适用于各类工业设备，如伺服驱动系统、机器人、及HVAC（供暖、通风及空调设备）的驱动控制。

• 汽车电子： 可应用于电动汽车驱动系统和智能驾驶辅助系统等高性能汽车应用中，实现高效的电源管理。

• 消费电子： 在消费电子产品的电源设计中，UCC27511DBVR也表现出了良好的应用特色，帮助开发出更小、更高效的电源解决方案。

四、总结

UCC27511DBVR凭借其高性能的电气特性、宽广的供电范围、快速的响应时间和优良的工作温度范围，使其成为现代电子设计中不可或缺的关键组件。其在功率驱动方面的卓越表现，以及在严苛环境下的可靠性，使得工程师能够在设计中放心使用。无论是工业设备、汽车电子还是消费电子，其应用范围广泛，为产品的功能性和可靠性提供了有力的支持。使用UCC27511DBVR，设计人员获得了一个强大而灵活的解决方案，能够满足当今高性能电子设计的各种需求。
