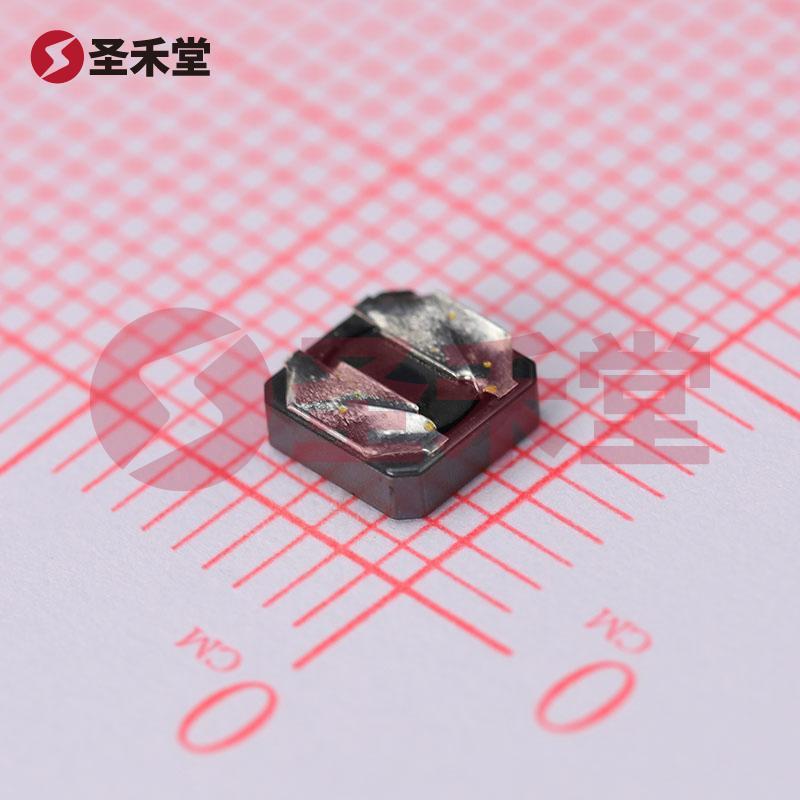

VLCF5020T-4R7N1R7-1

VLCF5020T-4R7N1R7-1 产品概述

一、产品简介

VLCF5020T-4R7N1R7-1 是一款高性能的表面贴装功率电感，具有出色的电气性能和可靠性。采用铁氧体材料作为磁芯，该电感能够在广泛的工作条件下稳定运行。其主要电气参数包括电感值为4.7µH、额定电流为1.7A，且具有较高的耐温能力，工作温度范围为-40°C ~ 105°C。

二、技术参数

1. 电感特性

   • 电感值: 4.7µH
   • 容差: ±30%
   • 测试频率: 100kHz

2. 电流特性

   • 额定电流: 1.7A
   • 电流饱和值: 1.7A
   • 直流电阻 (DCR): 最大122毫欧

3. 温度范围

   • 工作温度: -40°C ~ 105°C

4. 封装和尺寸

   • 安装类型: 表面贴装型 (SMD)
   • 尺寸: 5.00mm x 5.00mm (0.197" x 0.197")
   • 高度: 最大2.00mm (0.079")
   • 封装: 非标准

5. 其他特性

   • 屏蔽: 屏蔽设计，减少电磁干扰。

三、应用场景

VLCF5020T-4R7N1R7-1 电感因其独特的特性，非常适用于电子设备中对电感值和电流处理有严格要求的场景，包括：

1. DC-DC 转换器：该电感可以广泛应用于开关电源及DC-DC转换器中，提供稳压和滤波。

2. 电源管理：在电池供电的便携设备中，VLCF5020T-4R7N1R7-1可用于电源管理，以确保功率的高效转化和管理。

3. 汽车电子：在汽车电子系统中，该电感的宽工作温度范围使其适用于恶劣的工作环境，例如汽车的电源控制单元（ECU）和电池管理系统（BMS）。

4. 通信设备：该电感可用于手机、平板电脑及其他通信设备中的RF模块和功率放大器，确保信号的稳定和清晰传输。

5. 工业应用：在工业控制和自动化设备中，VLCF5020T-4R7N1R7-1能够在多变的环境中保持高度稳定性，适用于变频器、伺服驱动器等领域。

四、产品优势

• 高电流承载能力：1.7A的额定电流和饱和电流使得该电感在高负载情况下依然表现出色。
• 宽温度范围：-40°C 到 105°C 的工作温度适应性使其在各种极端环境下均可稳定使用。
• 低直流电阻：最大122毫欧的DCR在降低能量损耗、提高系统效率方面起着重要作用。
• 屏蔽设计：提供电磁干扰保护，增强设备的整体性能和可靠性。

五、总结

TDK的VLCF5020T-4R7N1R7-1不仅是一款高电感值、低直流电阻的功率电感，还因其优越的屏蔽特性和工作温度范围而广泛适用于现代电子产品。凭借其高性能和可靠性，VLCF5020T-4R7N1R7-1电感在电源管理、汽车电子、通信设备及工业应用等领域展现了卓越的应用价值，必将为相关行业提供强有力的技术支持。
