ZXMN10A08E6TA

ZXMN10A08E6TA 产品概述

ZXMN10A08E6TA是一款高性能的N沟道MOSFET，具备优异的电气特性和可靠性，广泛应用于各种电子电路中。它的设计理念是以高效能和灵活性为核心，使其能够满足现代电子设备的多种需求。

基础参数

ZXMN10A08E6TA的主要规格包括：

• 漏源电压（Vdss）: 100V
• 连续漏极电流（Id）: 1.5A（在25°C环境下）
• 栅源极阈值电压（Vgs(th)）: 4V @ 250µA
• 漏源导通电阻（Rds(on)）: 最大250mΩ @ 3.2A, 10V
• 最大功率耗散: 1.1W（在25°C环境下）

这些参数表明，ZXMN10A08E6TA在高电压和大电流的条件下仍能保持低导通电阻，有效降低功耗，提高电路的能效。

工作温度范围

该MOSFET具备广泛的工作温度范围，能够在-55°C至150°C的环境条件下正常工作。这种特性使其非常适合在极端环境中使用，如汽车电子设备、工业控制系统和其他要求高可靠性的应用。

封装与安装方式

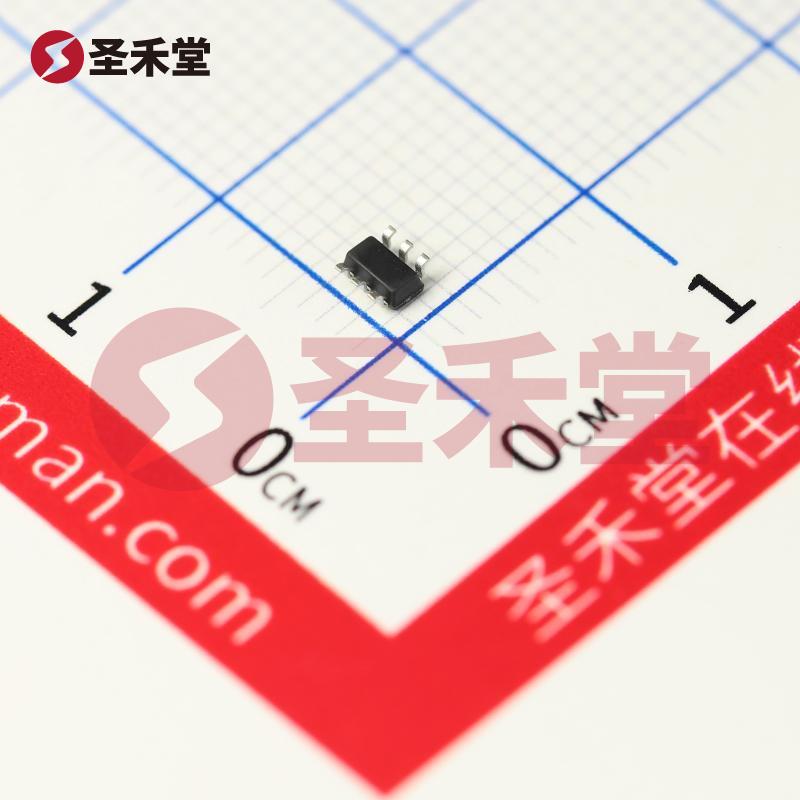

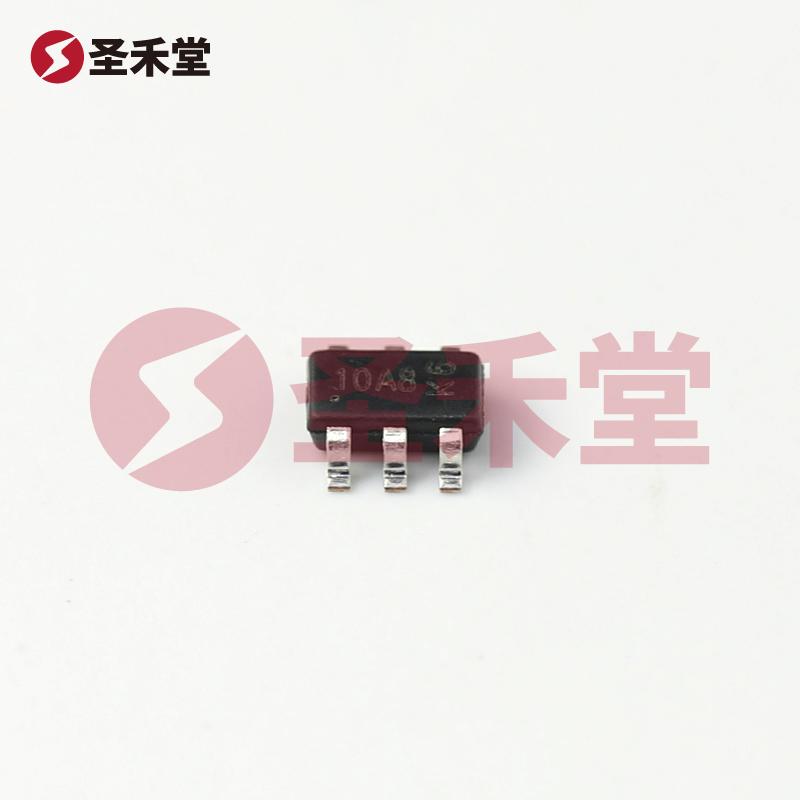

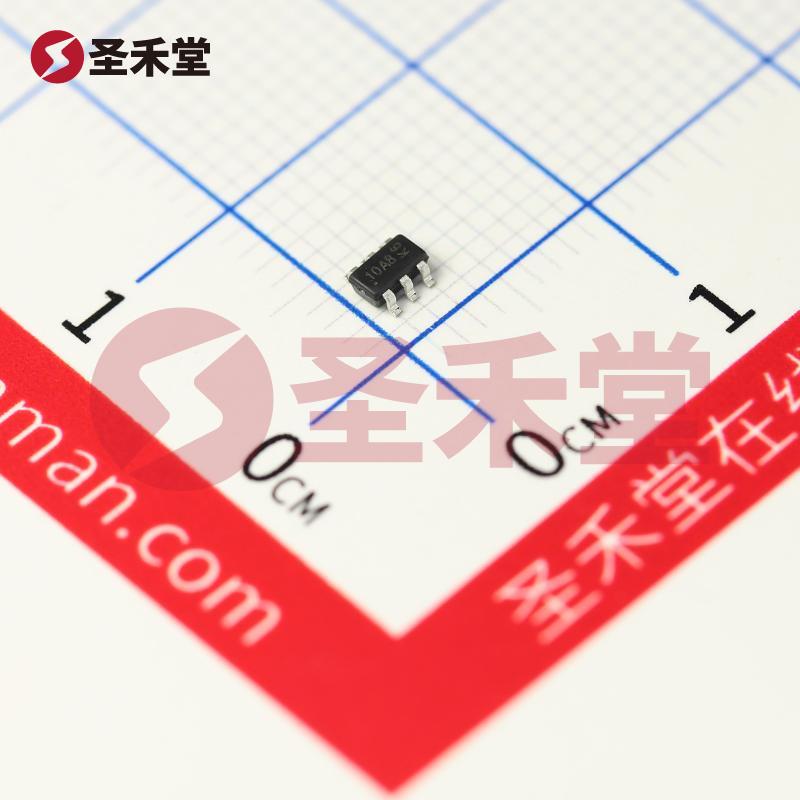

ZXMN10A08E6TA采用SOT-26封装，属于表面贴装类型。这种封装形式不仅有助于减小电路板的占用空间，还方便自动化生产和装配。SOT-26的设计使得该元件在高频应用中具备较低的引线电感，从而提高了整体电路的性能。

驱动电压与栅极电荷

为了降低驱动损耗，ZXMN10A08E6TA在栅极驱动电压方面表现出色，其最大驱动电压为±20V。其在10V情况下的栅极电荷（Qg）为7.7nC，表明在快速开关时几乎不需要大量的额外驱动能力，能够有效减小驱动电路设计的复杂性，提升设计的灵活性。

应用场景

ZXMN10A08E6TA适用于多种电子设备，包括但不限于：

• 开关电源
• 电机驱动
• 高频开关电路
• 电源管理模块
• 汽车电子设备
• 低电压高电流应用

凭借其低导通电阻和高耐压性能，这款MOSFET可以在多个领域提升能源效率，延长设备的使用寿命。

设计考虑

在设计使用ZXMN10A08E6TA的电路时，设计工程师需要考虑该元件的最大功率耗散、导通电阻、栅源极阈值电压等参数。合理的散热设计是确保该MOSFET长时间在高负载下工作的关键。同时，在电路设计时，也需充分考虑工作温度范围，确保元件在极端环境下也能提供稳定的性能。

结论

ZXMN10A08E6TA作为一款高效能的N沟道MOSFET，凭借其优异的电气特性、广泛的工作温度范围和良好的封装形式，成为了众多电子应用的理想选择。它不仅在电源管理、开关电源及电机驱动等领域具有重要作用，同时也为设计师提供了灵活的选项满足市场的需求。随着电子技术的不断发展，ZXMN10A08E6TA将继续在各类高科技设备中扮演重要角色。
