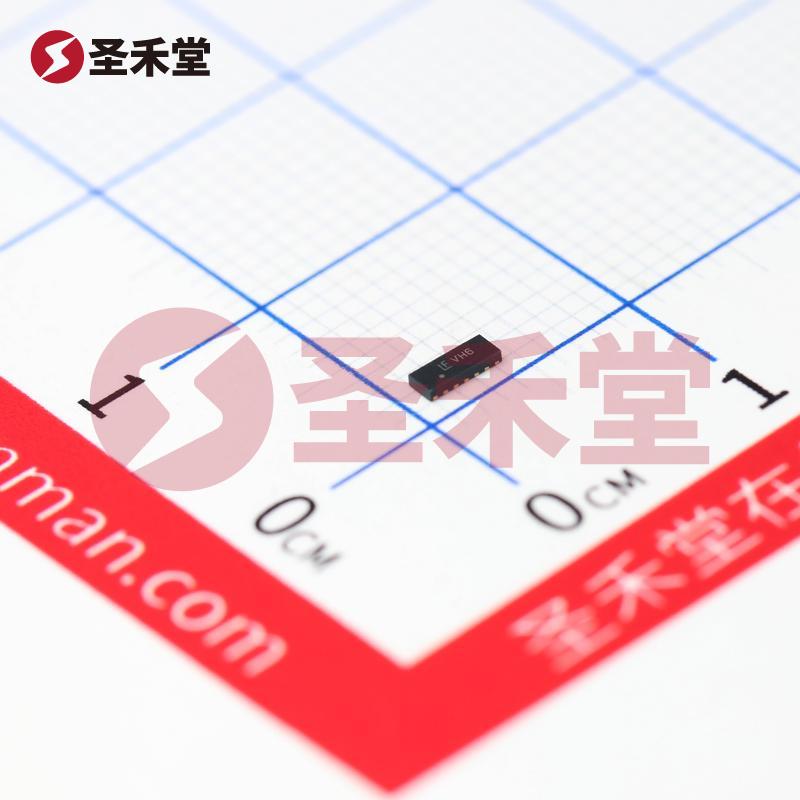

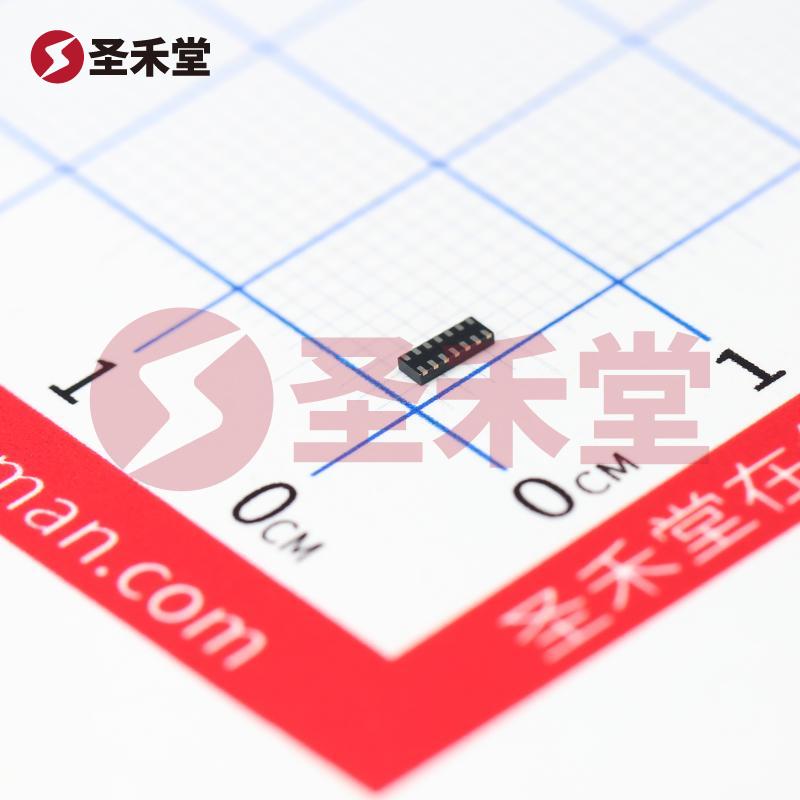

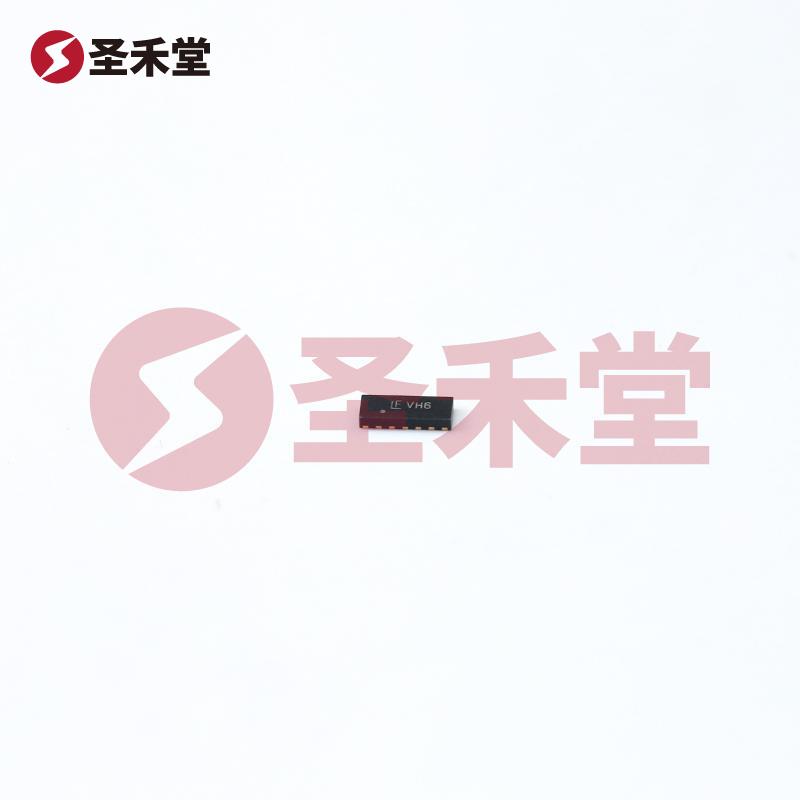

SP3012-06UTG
SP3012-06UTG参数
| 极性 | Unidirectional | 峰值脉冲电流（10/1000us） | 2A (8/20us) |
| 箝位电压 | 7V (Typ) | 反向关断电压（典型值） | 5V (Max) |
| 类型 | 转向装置（轨至轨） | 单向通道 | 6 |
| 电压 - 反向断态（典型值） | 5V（最大） | 不同 Ipp 时电压 - 箝位（最大值） | 7V（标准） |
| 电流 - 峰值脉冲 (10/1000µs) | 4A（8/20µs） | 电源线路保护 | 是 |
| 应用 | 汽车级 | 不同频率时电容 | 0.5pF @ 1MHz |
| 工作温度 | -40°C ~ 125°C （TJ） | 安装类型 | 表面贴装型 |
| 封装/外壳 | 14-UFDFN | 供应商器件封装 | 14-UDFN（3.5x1.35） |
SP3012-06UTG手册
SP3012-06UTG概述
产品概述：SP3012-06UTG
一、简介
SP3012-06UTG是由美国力特（Littelfuse）公司推出的一款二极管保护器件，专门设计用于保护敏感电子元器件免受瞬态电压的冲击。该器件采用表面贴装型（SMD）封装，具有出色的性能和稳定性，适用于各种汽车电子设备的防护需求。其独特的设计使其能够有效地限制电压并抑制过电压现象，为现代电子设备提供可靠的保护。
二、关键参数
极性：单向（Unidirectional），适用于单向与地之间的过电压保护。
峰值脉冲电流：该器件的（10/1000µs）峰值脉冲电流为2A，相比于（8/20µs）下的4A，SP3012-06UTG在大多数情况都能保持优越的承载能力，确保设备能够安全运行并避免因瞬态过电压造成的损坏。
箝位电压: 在峰值脉冲条件下，该器件的箝位电压为7V（典型值），在电路遭遇瞬态电压时，能够有效限制影响区域的电压水平。
反向关断电压：器件的最大反向关断电压为5V（典型值），确保在正常工作状态下不对电路产生影响。
单向通道数量：SP3012-06UTG提供6个单向通道，为复杂电路中的多路保护提供了便利。
电源线路保护：该器件特别设计用于电源线路保护，确保关键电源线路在瞬态过载的情况下不会受到损坏。
工作温度范围：该器件能够在-40°C至125°C的宽温度范围内可靠运行，符合汽车应用市场的要求。
高频电容：在1MHz下，其电容为0.5pF，确保其在高速信号传输过程中不会引入显著的时延。
封装：SP3012-06UTG封装为14-UDFN（3.5mm x 1.35mm），便于在空间有限的应用中进行紧凑的安装。
三、应用场景
SP3012-06UTG主要适用于汽车电子市场，包括但不限于以下几个方面：
车载通信系统：在车载通信设备中，瞬态电压的保护至关重要，而该器件正是为了满足这一需求而设计。
电源管理模块：在电源管理中，它可以作为保护措施，有效防止电源干扰和电压浪涌。
传感器及执行器：在连接传感器和执行器的电路中使用，能够有效防止由于电流瞬变对模块的损坏。
工业控制系统：适用于工业环境下的各种控制系统，有效应对突发的电压突发现象。
四、总结
SP3012-06UTG是一个高性能的瞬态电压抑制（TVS）二极管，适合现代电子设备在瞬态过电压条件下的保护需求，其制造工艺和严谨的设计使其在汽车电子、工业控制、供电系统等多个领域中均有广泛的适用性。在选择保护器件时，SP3012-06UTG凭借其出色的参数和性能表现，成为电子设计工程师和技术开发人员的理想之选。
