UDZ5V1BF-7

UDZ5V1BF-7 产品概述

概述

UDZ5V1BF-7 是一款由美台（DIODES）生产的稳压二极管，具备了电压稳定的优秀特性。这款二极管的标称齐纳电压为5.1V，封装类型为SOD-323F，专门设计用于提供稳压解决方案，以确保敏感电子设备在不同工作条件下的一致性和可靠性。

主要参数

UDZ5V1BF-7 的基础参数包括：

• 齐纳电压 (Vz): 5.1V
• 电压容差: ±2%
• 最大功率: 500mW
• 最大阻抗 (Zzt): 80 Ohms
• 反向泄漏电流: 2µA @ 1.5V
• 正向电压 (Vf): 950mV @ 10mA
• 工作温度范围: -65°C ~ 150°C
• 安装类型: 表面贴装型
• 供应商封装: SOD-323F

应用场景

UDZ5V1BF-7 适用于多种电子产品中的稳压应用。这些应用包括：

1. 电源管理: 用于保护电路免受电压波动影响，以确保传感器、控制器等器件的安全。
2. 信号调理: 在信号路径中提供稳定的基准电压，有助于提高信息的传输质量。
3. 保护电路: 为敏感组件提供过压保护，避免因高电压而导致的设备损坏。
4. 消费电子: 办公设备、家电、智能手机、平板电脑等消费类产品中都可见其身影，以满足屏幕、电池和其他组件的电压要求。

性能特点

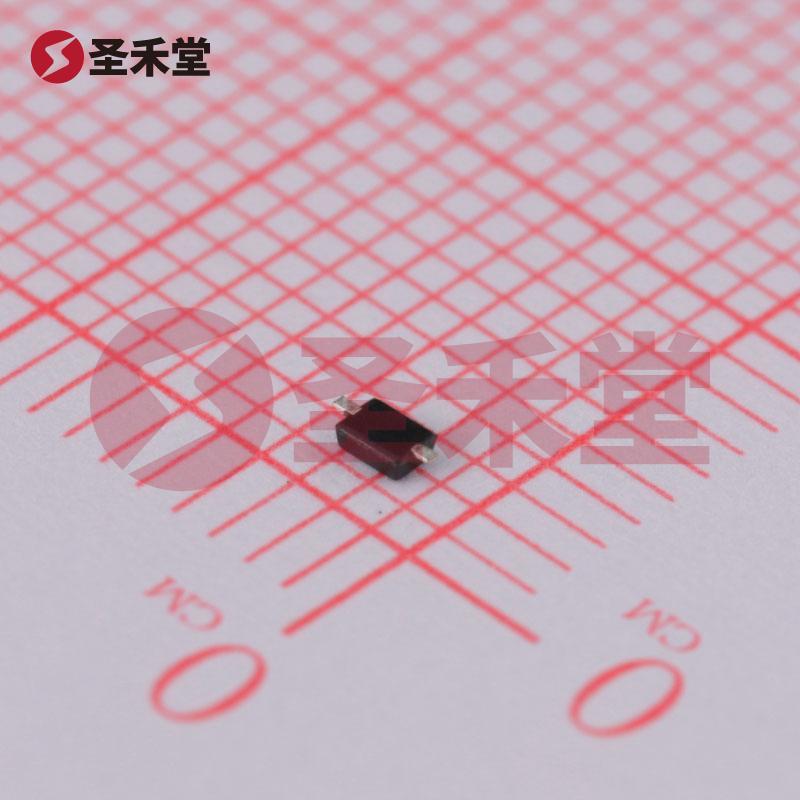

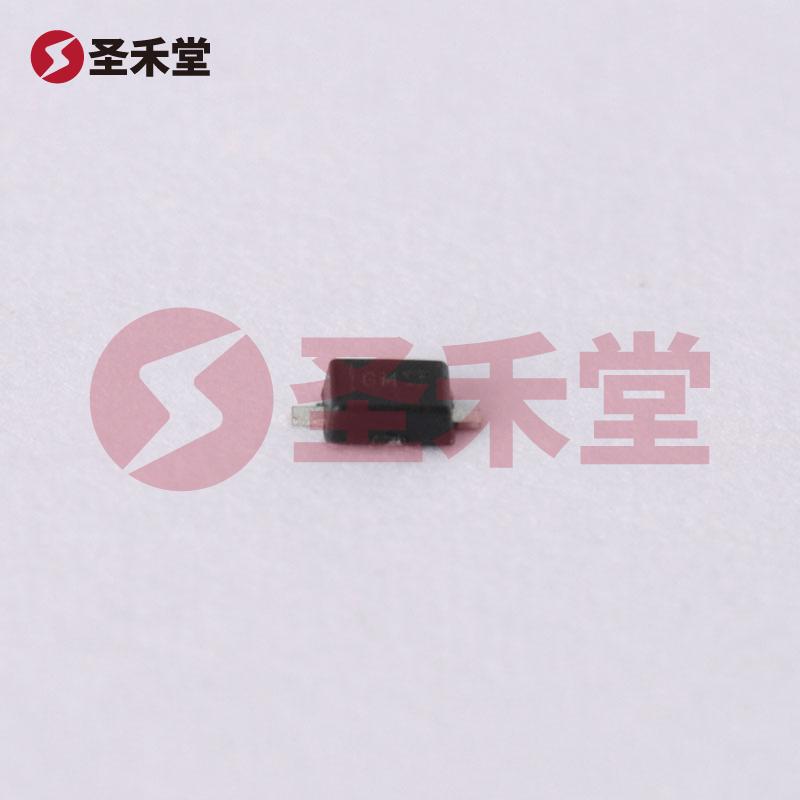

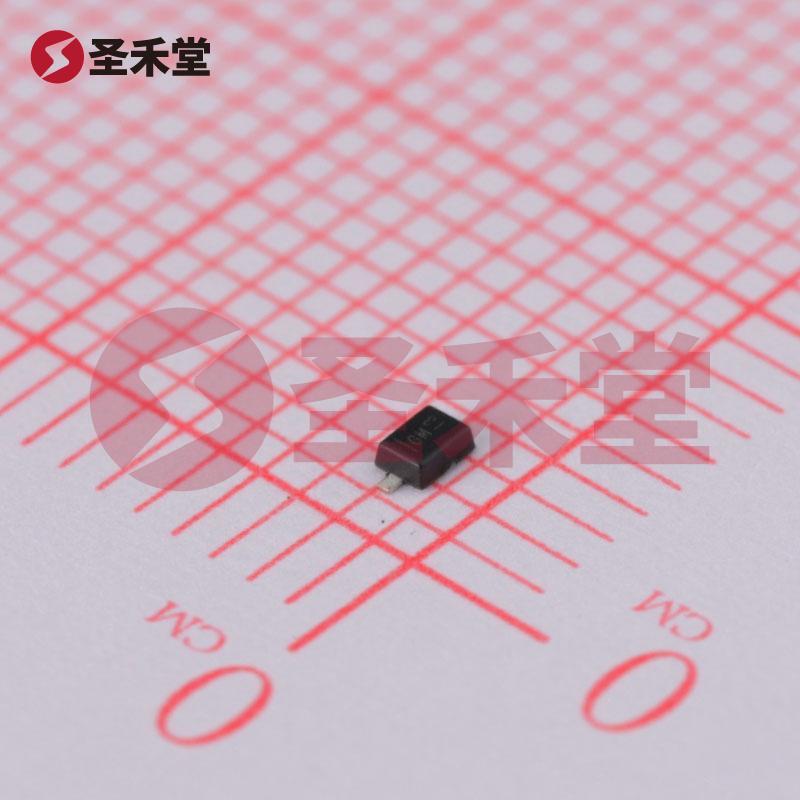

UDZ5V1BF-7 采用 SOD-323F 封装，体积小巧，使其非常适合现代电子设备中对空间的严格要求。其极低的反向漏电流（2µA @ 1.5V）表明它在待机时有良好的能效表现，这在电池供电的设备中显得尤为重要。

最大功率为500mW，使得该器件在一个广泛的工作条件下仍可保持良好的性能。这种高功率额定值使其能够处理多种复杂电路情况下的电压稳压需求，而不易过载。同时，其高达150°C 的工作温度范围，使其能够在严苛的环境中稳定工作，适用于工业及汽车等应用。

设计考虑

在实际设计中，使用 UDZ5V1BF-7 时需特别注意几个方面：

1. 散热管理: 尽管其最大功率为500mW，但在高功率情况下，良好的散热设计仍然是必要的，以防止温度过高影响性能。
2. 电路布局: 由于是表面贴装元件，合理的电路布局和焊接工艺将直接影响到该二极管的工作效果。
3. 电源设计: 需确保设计的电源电压在其允许范围内，以避免损坏或性能下降。

总结

UDZ5V1BF-7 是一款优秀的稳压二极管，其特性和性能使其在电源管理、信号调理和过压保护等领域中成为理想选择。凭借其小巧的 SOD-323F 封装、宽温度范围和低泄漏电流特性，UDZ5V1BF-7 可以灵活应用于各种消费电子及工业设备中。无论在设计还是应用阶段，了解其基本参数和特点，必将为使用者带来更高的设计效率和可靠性。
