产品概述：74HC04S14-13

1. 产品简介

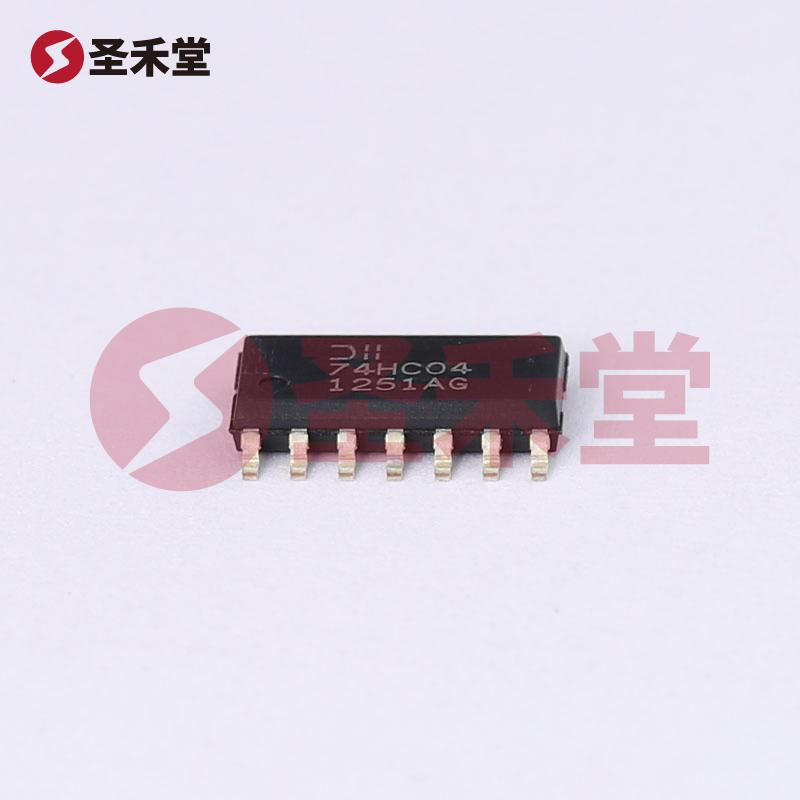

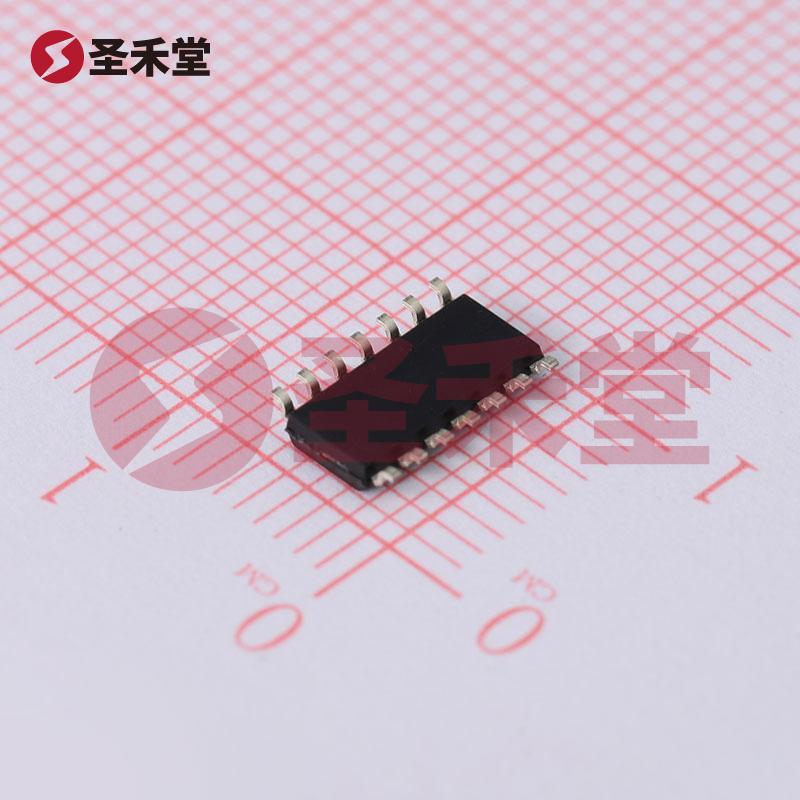

74HC04S14-13是由DIODES（美台）公司制造的一款高性能、低功耗的6通道反相器集成电路。该产品采用SO-14封装，适合表面贴装（SMD）安装，广泛应用于现代电子产品中，尤其是在对空间和电源管理有严格要求的场合。它的工作温度范围为-40°C至125°C，使其能够在极端条件下可靠工作。

2. 基本参数

• 逻辑类型：反相器
• 输入数：6个通道
• 输出电流：高、低输出电流均为5.2mA
• 逻辑电平：
  • 高电平：1.5V ~ 4.2V
  • 低电平：0.5V ~ 1.8V
• 工作电压：2V ~ 6V
• 静态电流：最大值为20µA
• 不同V下最大传播延迟：在6V、50pF的条件下最大传播延迟为15ns
• 工作温度范围：-40°C ~ 125°C
• 封装类型：SO-14

3. 应用领域

74HC04S14-13的设计使其能够用于多种应用场景，包括但不限于：

• 数字电路：作为逻辑反相器实现信号的反转，以及生成高与低逻辑电平。
• 信号处理：在数据转化或信号放大电路中，久负盛名的74HC系列反相器广泛用于信号调整和处理。
• 集成电路中的逻辑设计：与其他逻辑门和元件组合，满足复杂逻辑运算的需求。
• 电源管理及调节：帮助实现电源信号的翻转和逻辑控制，为电路提供有效的信号调节功能。

由于74HC04S14的低功耗特性和多功能性，它在汽车电子、工业控制、家电、通信设备等领域的应用日益普遍。

4. 性能优势

• 低功耗设计：最大静态电流仅为20µA，在保障性能的情况下，显著降低了能耗，延长了设备的使用寿命。
• 高传播速度：最大传播延迟仅为15ns（在6V、50pF条件下），提供更快的响应速度，适用于高速数字电路。
• 宽广的工作电压范围：2V-6V的供电电压范围提供了更大的灵活性，适应不同的设计需求。
• 可靠的工作温度：-40°C至125°C的工作温度范围保证了在各种环境中的可靠性。

5. 结论

74HC04S14-13是一个高效、灵活的反相器IC，能够满足现代数字电路设计中对性能和可靠性的严格要求。其应用广泛，适用于输出信号的转换、逻辑运算和信号的缓冲处理等多种场合。无论是在工业控制、汽车电子，还是消费电子产品中，74HC04S14-13都能提供良好的支持。对于设计工程师而言，选用此款反相器IC是提升电路性能与可靠性的理想选择。
