产品概述：ESD5V0D5B-TP

一、基本信息

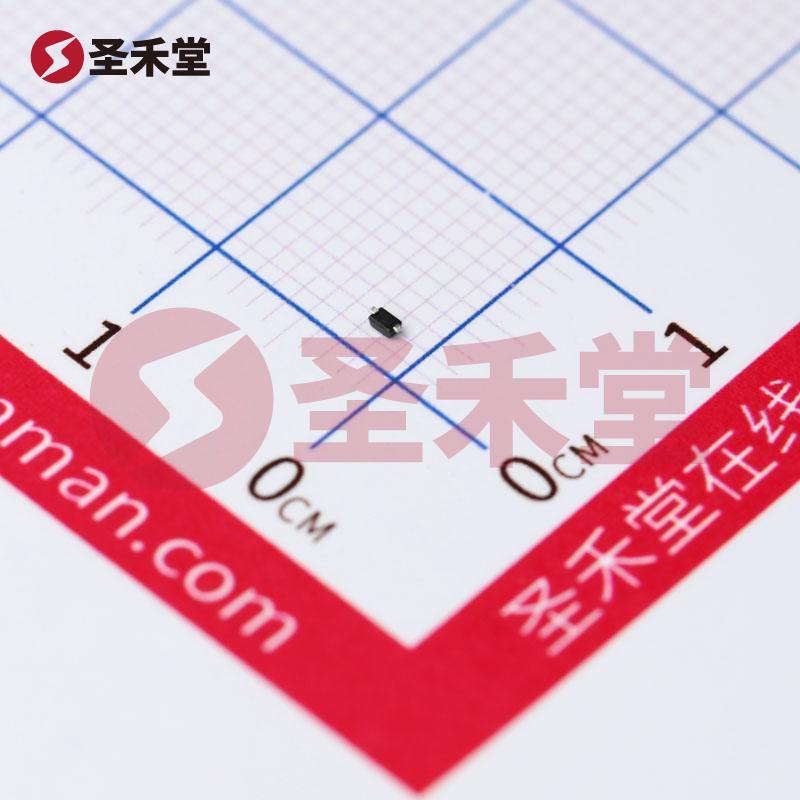

ESD5V0D5B-TP是由美微科（MCC）生产的一款电压钳位二极管，专用于电气过电压保护。该器件的主要功能是抑制静电放电（ESD）对敏感电子元件的损害，确保电子设备的稳定性和可靠性。它采用表面贴装型（SMD）封装，规格为SOD-523，便于在现代电子设备的小型化设计中灵活布局。

二、产品特性

1. 类型：齐纳二极管（双向）
2. 反向断态电压：典型值为5V，最大值不超过5V。这使得ESD5V0D5B-TP适用于需要在低电压下工作的电子电路，能够有效防止电压超出设定范围。
3. 击穿电压：最小值为5.8V，确保在工作范围内迅速响应并钳制超出范围的电压，保护下游元件。
4. 最大箝位电压：在不同的峰值脉冲电流（Ipp）条件下，该器件的最大箝位电压为13V，能够承受高达12A的峰值脉冲电流（10/1000µs），适合于各种场景中的瞬态电压抑制。
5. 功率处理能力：该二极管的峰值脉冲功率达到150W，提供了强大的瞬态过电压保护能力。其能够吸收的能量使其非常适合高脉冲强度的应用场合。
6. 容量：在1MHz频率下，该器件的电容为27pF，适合高频应用，确保对国际电场（ESD）及其他瞬态干扰的良好响应。
7. 工作温度：广泛的工作温度范围为-55°C ~ 150°C（TJ），适用各种极端环境中使用，增强了设备的可靠性。

三、应用场景

ESD5V0D5B-TP的设计使其在各类应用场景中均能发挥重要作用，尤其是在对ESD敏感的电子设备中。例如：

• 通信设备：保护手机、平板电脑和计算机等设备的接口，防止静电对电路造成的损害。
• 汽车电子：电动车控制器、车载娱乐系统以及导航系统中，确保其在高电压瞬态情况下仍能正常工作。
• 消费电子：包括家用电器和智能设备，确保产品能够承受日常使用中可能遇到的电气干扰。
• 工业控制系统：在工控设备中，防止因ESD引发的控制系统故障。

四、总结

ESD5V0D5B-TP是一款优秀的静电放电保护二极管，以其稳定的性能、广泛的应用范围和出色的抗压能力，在现代电子结构中占据了重要的位置，其小巧的SOD-523封装为设计师提供了灵活性。无论是在高频应用，还是在面对极端环境的挑战，ESD5V0D5B-TP都能提供有效保护，是保护电气系统的理想选择。选择ESD5V0D5B-TP意味着选择了安全与性能并重的高品质解决方案。
