RC0805FR-0715RL

产品概述：RC0805FR-0715RL

概述

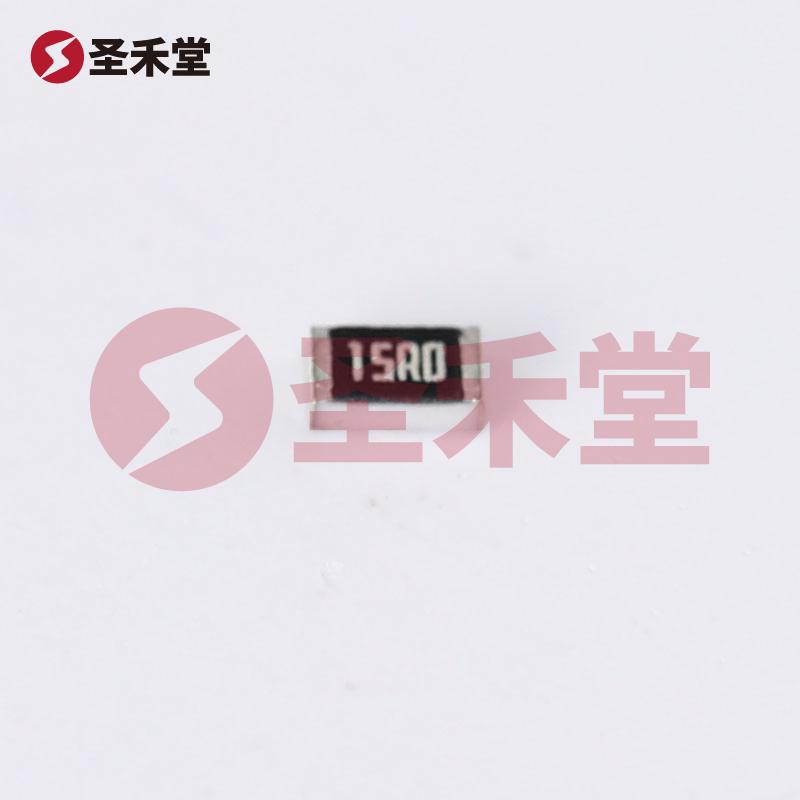

RC0805FR-0715RL 是一款由国巨（YAGEO）公司生产的高品质贴片电阻，属于厚膜电阻系列，广泛应用于电子设备中。这款贴片电阻的封装形式为0805，具有极为紧凑的尺寸，适用于空间受限的电子电路设计。其标称电阻值为15Ω，功率额定为0.125W（即1/8W），并具有±1%的电阻容差，保证了在多种应用环境下的可靠性和稳定性。

关键参数

• 电阻值：15 Ohms
• 功率额定：0.125 W（1/8 W）
• 容差：±1%
• 温度系数：±100ppm/°C
• 工作温度范围：-55°C至155°C

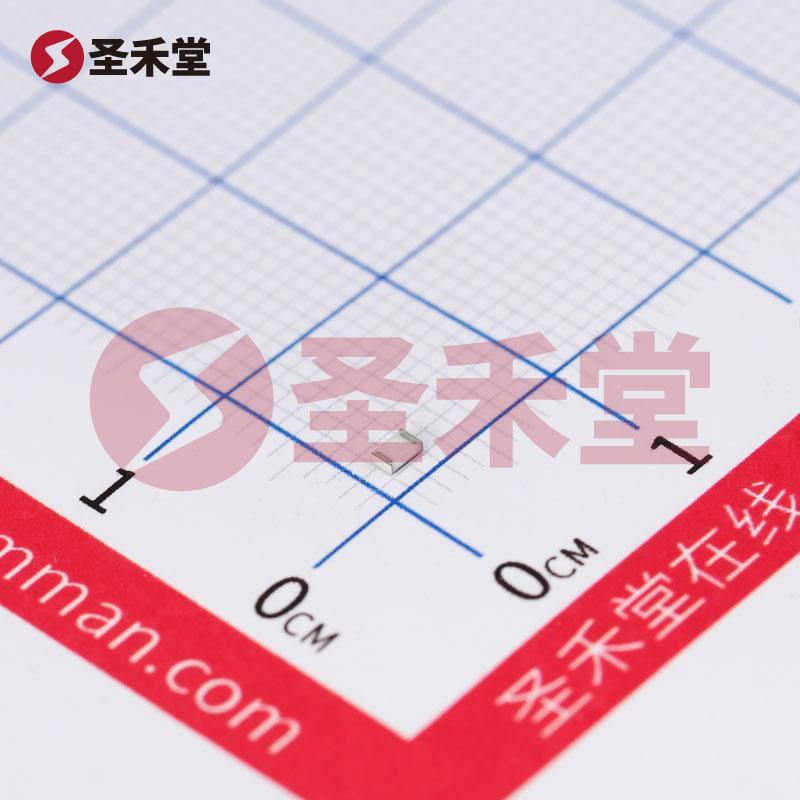

• 尺寸：长0.079" x 宽0.049"（2.00mm x 1.25mm）
• 高度：最大值0.024"（0.60mm）
• 端子数：2
• 成分：厚膜
• 封装类型：805

应用场景

RC0805FR-0715RL 电阻器的应用十分广泛，涵盖了一系列电子产品，包括消费电子、通信设备、工业控制系统及汽车电子等。这款电阻特别适合于电源管理、电压分配、信号处理等电路中，能够有效降低电流或控制信号的强度。

由于其较低的阻值和适中的功率额定，RC0805FR-0715RL 可以在大多数电子应用中发挥重要作用，如：

1. 电流限制：在LED驱动电路中使用，将电流限制在合理范围，延长LED的使用寿命。
2. 电压分配：在分压电路中，通过合理的配置来确定输出电压，满足后续电路的工作需求。
3. 信号处理：在高频信号调节中，控制信号的幅度与相位，确保信号传输的稳定性和准确性。

技术优势

1. 高稳定性：RC0805FR-0715RL 采用先进的厚膜工艺制作，具有优良的热稳定性和电化学特性，适应各种恶劣环境。
2. 小型化设计：0805封装使得该电阻器在体积上更具优势，有助于设计人员在高密度PCB布局时节省空间。
3. 宽工作温度范围：-55°C至155°C的工作温度范围可以确保设备在各种环境条件下安全运行，适应极端的温度变化。
4. 精确度高：±1%的容差和±100ppm/°C的温度系数保证了在工业应用中对于电阻值变化的低敏感性，提升了整个系统的可靠性。

总结

RC0805FR-0715RL 是一款性能优异的贴片电阻，凭借其高品质、合理的价格以及稳定的电气性能，成为电子设计工程师的首选元器件之一。无论是在简单的电路应用中还是在复杂的工业系统里，RC0805FR-0715RL 都能够提供精准的电阻效果，帮助工程师设计出更为可靠、高效的电子产品。
