LQW15AN12NG00D

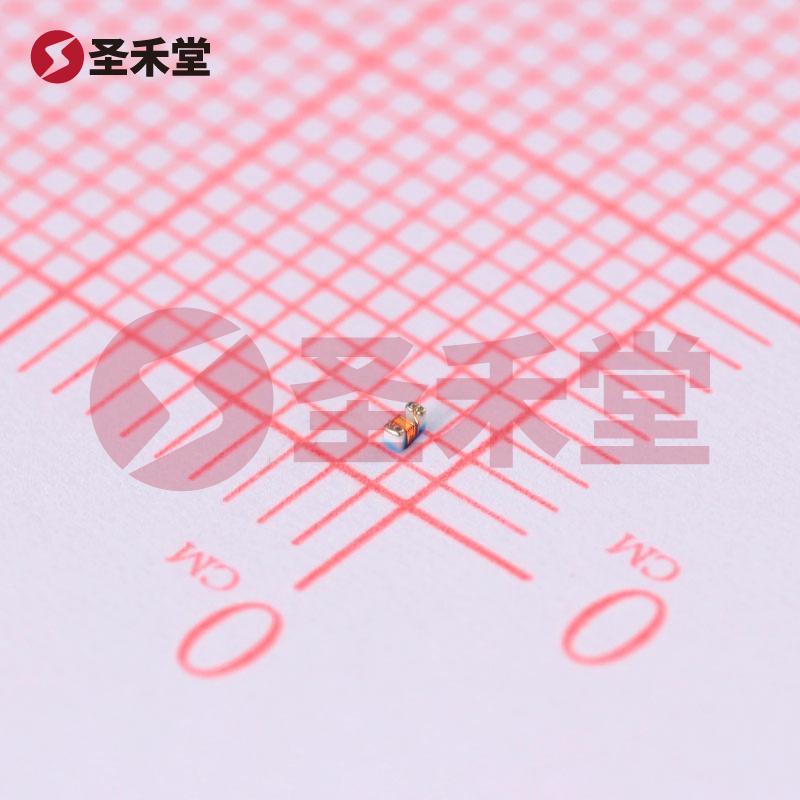

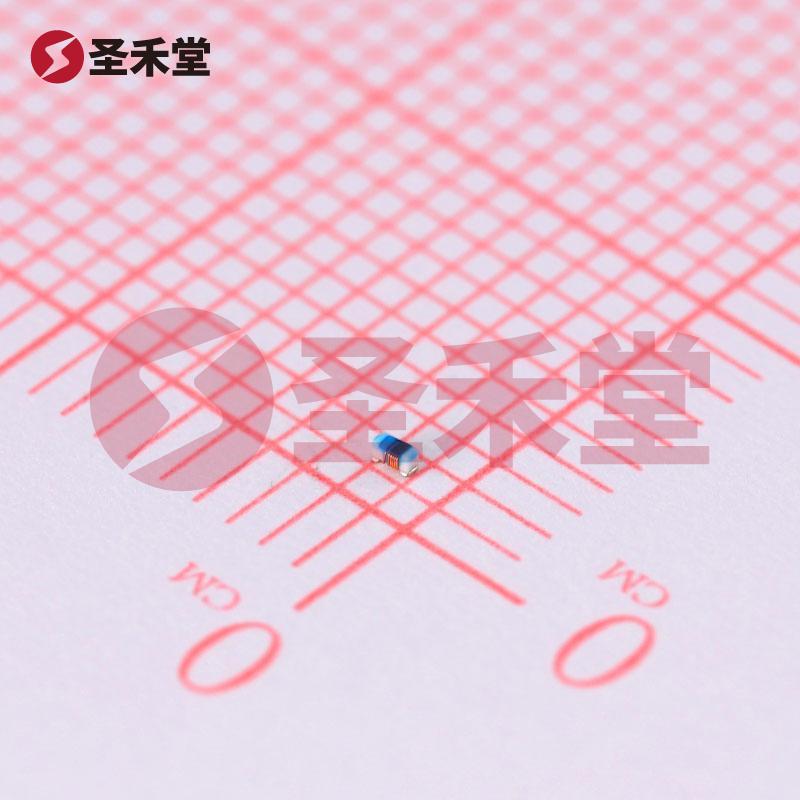

产品概述：LQW15AN12NG00D

LQW15AN12NG00D是muRata（村田）公司的一款高性能表面贴装电感，具有出色的电气性能和广泛的应用潜力。此款电感的主要特性包括12nH的电感值、±2%的容差，以及额定电流可达500mA，使之在多种电子设备中显示出良好的兼容性和可靠性。以下为产品的详细概述。

主要规格与特性

1. 类型与材料：LQW15AN12NG00D属于绕线类型电感，采用无磁性材料制成。此特点使电感在高频应用中具有良好的信号完整性，并减少了核心损耗，从而提升了性能。

2. 电感与频率特性：该电感的电感值为12nH，非常适合用于高频电路设计。使用高频信号时，其自谐振频率高达5.5GHz，表现出色，适合用于高速信号传输和小信号处理的场合。此外，在250MHz频率下，Q值可达到30，显示了该电感在高频状态下的低损耗特性。

3. 额定电流和直流电阻：LQW15AN12NG00D的额定电流为500mA，支持高负载应用。在电流流过时，其直流电阻（DCR）最大为140毫欧，确保了良好的电流传导特性，从而减少了发热量，提高了能量效率。

4. 工作温度范围：该产品工作温度范围为-55°C至125°C，使其适用于各种极端环境和温度条件。这种宽广的工作温度范围使其特别适用于汽车电子、工业设备等需求严格的应用场景。

5. 封装与尺寸：LQW15AN12NG00D采用0402（1005公制）封装，尺寸为1.00mm x 0.60mm，厚度不超过0.60mm，便于在空间有限的电路板上进行集成。这种小型化设计很适合便携式设备和高密度电路板的布局。

6. 屏蔽特性：该电感为无屏蔽设计，适合非极端应用场合，然而，其低直流电阻和高自谐振频率使其在电磁兼容（EMC）设计中依然表现良好。

应用场景

LQW15AN12NG00D适用于多种应用场景，包括但不限于：

• 移动通信设备：如智能手机、平板电脑等，要求高频性能与小体积兼顾。
• 计算机和网络设备：在高速数据传输与处理环节中，可以有效增进信号完整性。
• 汽车电子：适应严苛环境条件的同时，为终端设备提供稳定的电源滤波和信号处理。
• 消费电子产品：在助力新一代智能设备，诸如可穿戴设备中获得更多应用空间。

结论

综上所述，LQW15AN12NG00D是一款特性出众、适应性强的电感元件。凭借其优良的电感值、宽广的工作温度范围、极低的直流电阻和紧凑的封装设计，使其成为现代电子设计中有效的解决方案。产品的高Q值和自主谐振能力为复杂电路中的信号处理提供了可靠保障，确保了高频应用的持久性能。因此，LQW15AN12NG00D无疑是设计师们在选择电感时的重要考量之一。
