LM393DR

LM393DR 产品概述

一、产品简介

LM393DR 是一款由德州仪器（Texas Instruments, TI）生产的双路比较器，广泛应用于各种电子电路中，用于电压比较、信号处理以及其他需要高精度电压比较的场合。LM393DR 属于 CMOS、MOS 以及 TTL 输出类型，具有高输入阻抗和低输出电流的特点，适合多种应用场景。

二、基本参数与特性

1. 电源电压范围：LM393DR 的供电电压范围为 2V ~ 36V（单电源）和 ±1V ~ 18V（双电源），使其适应性广泛。此设计使得 LM393DR 能够在多种电源条件下工作，为电子设计提供了灵活性。

2. 输入补偿：该器件具有 5mV 的输入补偿特性，这意味着在最大工作电压 30V 时，输入电压的微小变化也能够得到有效的比较。这对于需要高精度电压判别的应用尤为重要，使得 LM393DR 能够在变化的工作条件下保持稳定的性能。

3. 输入偏置电流：LM393DR 的输入偏置电流为最大 0.25µA @ 5V，这一特性表明其在工作时对外围电路的影响较小，进一步增强了其在高阻抗环境下的适应性，尤其适合于传感器及其他微弱信号处理电路。

4. 输出电流：该器件的输出电流典型值为 20mA，提供足够的驱动能力以连接后续的电路或负载。此特性使得 LM393DR 在需要驱动负载（如LED指示灯、声音报警器等）的应用中表现优异。

5. 静态电流：LM393DR 的最大静态电流为 2.5mA，意味着在无输入信号的状态下，器件的功耗较低，对于便携式设备及低功耗系统尤为重要。

6. 工作温度范围：该器件的工作温度范围为 0°C ~ 70°C，适用于大多数常规商业和工业应用环境。

三、封装与安装

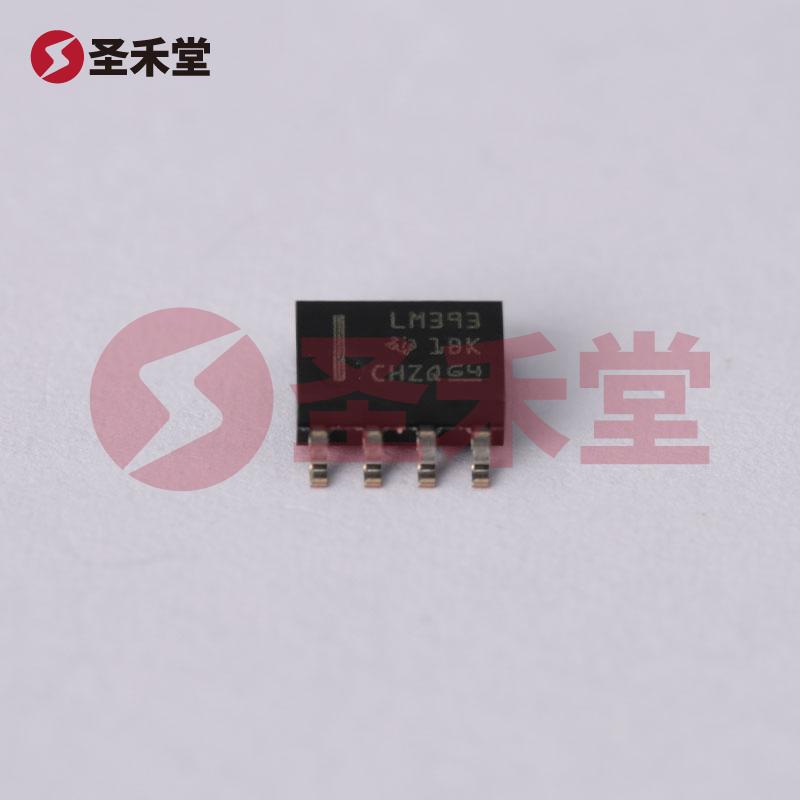

LM393DR 采用 8-SOIC（0.154"，3.90mm 宽）封装，表面贴装类型的设计使得其适合自动化生产和小型化设备的应用。同时，8-SOIC 封装也确保了较高的引脚间隔和较好的散热性能，便于在高密度电路板上布置。

四、应用领域

LM393DR 比较器因其优越的性能在多个领域得到广泛使用，包括但不限于：

• 电源监测：用于监测电池或电源电压，以确保系统在安全的电压范围内运行。
• 传感器应用：可以用来处理来自各类传感器的模拟信号并进行电压比较，进而驱动后续的控制电路。
• 过流保护：在电源盒或电机驱动应用中，LM393DR 可作为过流保护，帮助实现自我保护机制。
• 阈值检测：在多种检测电路中，LM393DR 可用于设置不同的阈值，确保及时响应环境或系统状态的变化。

五、结论

总之，LM393DR 是一款功能强大的双路比较器，凭借其广泛的电压适应范围、低输入偏置电流、高输出能力及低功耗特性，成为各类电子设计中的理想选择。其应用领域的多样性和可靠性，确保了它在现代电子产品中的重要地位。由TI提供的质量与技术支持，也为用户在设计与实施阶段提供了有效保障。
