MOC3021S-TA1 产品实物图片
MOC3021S-TA1 产品实物图片
商品图片1
商品图片2

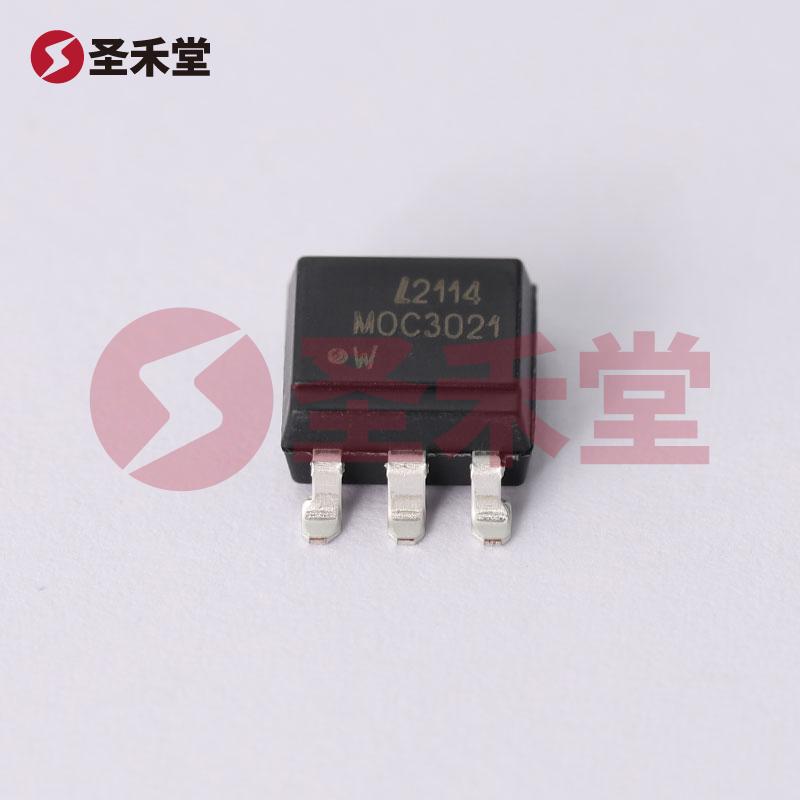

商品图片3
注:图像仅供参考,请参阅产品规格数据手册

MOC3021S-TA1

商品编码: BM0000002806
品牌 :
LITEON(台湾光宝)
封装 :
6-SMD
包装 :
编带
重量 :
0.707g
描述 :
可控硅输出光耦 双向可控硅 5kV 1.15V SMD-6P
库存 :
4110(起订量1,增量1)
批次 :
2年内
数量 :
X
0.492
按整 :
圆盘(1圆盘有1000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.492
--
1000+
¥0.445
--
10000+
产品参数
产品手册
产品概述

MOC3021S-TA1参数

可控硅类型双向可控硅过零电路
正向电压1.15V隔离电压(rms)5kV
正向电流50mA负载电压400V
静态dv/dt1000V/us输出通道数1
工作温度-40℃~+100℃

MOC3021S-TA1手册

MOC3021S-TA1概述

产品概述:MOC3021S-TA1

MOC3021S-TA1 是一款由台湾光宝(LITEON)公司生产的高性能可控硅输出光耦合器,广泛应用于各种电气控制和信号隔离场景。该器件特别设计用于在高电压和高电流环境中进行安全、可靠的电气信号传递,提供双向可控硅输出,非常适合用于整流、调光及电机控制应用。

主要特点

  1. 输出类型:MOC3021S-TA1采用了Triac(可控硅)输出,能够支持双向导通,适合交流电路的控制应用。

  2. 高电压隔离:该光耦的电压隔离强度高达5000 Vrms,这使得器件在高压环境下也能确保安全工作,保障了系统的电气安全。

  3. 高断态电压:该器件的断态电压为400 V,能够承受较高的电压波动和瞬态过电压,适用于各种电源控制和开关应用。

  4. 快速响应:静态dV/dt(最小值)为1 kV/µs,使得器件在快速变化的电压下具备良好的稳定性,避免因过冲产生的误动作。

  5. 高 LED 触发电流:最大触发电流为15 mA,配合其较低的工作电流要求,使得MOC3021S-TA1在设计电路时更加灵活,用户可以选择合适的LED驱动电流以满足不同行业的使用需求。

  6. 工作温度范围广:其工作温度范围为-40°C到100°C,适用于多种严酷环境,大大增强了器件的适用性和通用性。

  7. 表面贴装型设计:采用6-SMD封装,适合自动化贴装工艺,优化了PCB布局空间,有效节省了产品的设计面积。

  8. 多方面认证:该光耦获得了CQC、CSA、TUV、UL和VDE等多项认证,支持其在全球市场的使用,确保了产品的质量及可靠性。

应用场景

MOC3021S-TA1广泛用于以下应用场景:

  • 电气隔离:在主电源和控制电路间提供有效的隔离,防止高压对低压控制电路造成影响,确保系统安全。

  • 调光器控制:由于其优越的可控硅特性,MOC3021S-TA1非常适合用于灯光调光设备中,通过控制照明设备的开启和关闭实现亮度调节。

  • 电机控制:可以作为交流电机控制的开关,通过控制电机的运转状态以实现电力驱动的精细管理。

  • 家电设备:广泛应用于家用电器产品,如空调、热水器等,需要安全、高效地对高压电流进行开关控制的情境中。

结论

MOC3021S-TA1凭借其高电压隔离、高断态电压和广泛的工作温度范围,成为一款可靠的可控硅输出光耦合器。其出色的性能和多种应用场景使其在工业、家电、照明和电机控制等领域大展拳脚。无论是在开发新产品还是改造现有设备中,MOC3021S-TA1都是一个值得信赖的选择,通过使用它可以显著提高系统的安全性和性能。
