AZ1117ID-3.3TRG1

AZ1117ID-3.3TRG1 产品概述

1. 概述

AZ1117ID-3.3TRG1是一款高性能的线性稳压器（LDO），由DIODES公司制造。该稳压器专为提供稳定的输出电压而设计，特别适用于需要3.3V输出的各种电子设备。其固定输出、电流输出能力和宽广的工作温度范围，使其成为多种应用场景中的理想选择。

2. 主要参数

• 输出配置：正电压输出
• 输出类型：固定输出电压
• 稳压器数量：1
• 输入电压（最大值）：15V
• 输出电压（固定值）：3.3V
• 最大电压降：1.4V（在800mA输出时）
• 输出电流能力：1A
• 静态电流（Iq）：6mA
• PSRR（电源抑制比）：70dB（在120Hz频率下）
• 保护功能：具备热关断保护，增加了产品的安全性和可靠性
• 工作温度范围：-40°C至125°C（结温范围）

3. 封装规格

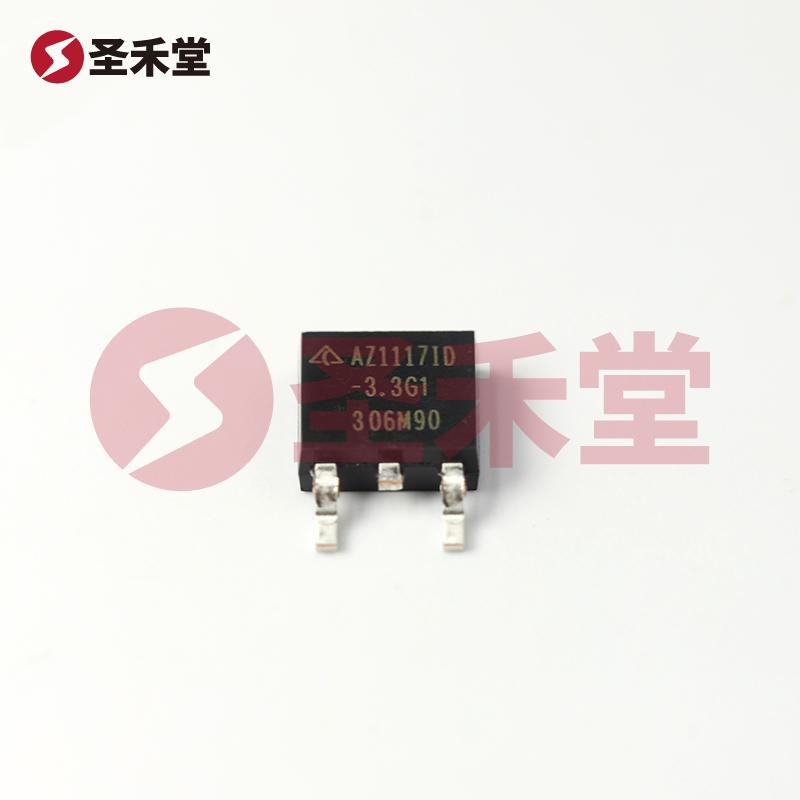

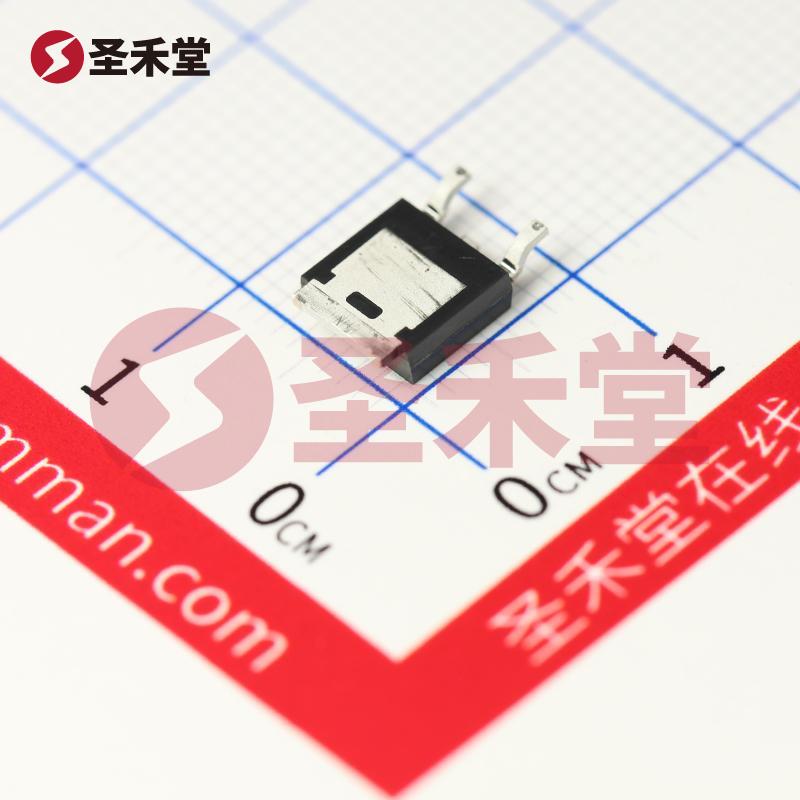

AZ1117ID-3.3TRG1采用TO-252-2封装，外观紧凑，方便在狭小的电路板上安装。该封装类型（TO-252-3，DPak）提供了良好的热管理性能，是表面贴装型设计的理想选择。

4. 应用领域

由于其优越的性能特征，AZ1117ID-3.3TRG1适用于多种应用场景，包括但不限于：

• 便携式电子设备：如智能手机、平板电脑和手持设备，均需稳定的3.3V电源供电。
• 工业自动化控制：在工业控制系统中，为传感器和微控制器提供稳定的电源。
• 计算机外围设备：如打印机、扫描仪等设备，要求稳定的输入电压以确保正常运行。
• 通信设备：在无线通讯、网络设备等领域，AZ1117能够提供稳定电源，增强设备的可靠性。

5. 优点

• 简单配置：AZ1117ID-3.3TRG1提供固定的3.3V输出，使用方便，避免了额外的调节电路设计。
• 高电源抑制比（PSRR）：PSRR达到70dB，能够有效过滤输入电源中的噪声，保证输出的稳定性和清洁度。
• 低静态电流：6mA的静态电流使其非常适合用于低功耗的应用，增强了总体能效。
• 自我保护措施：内置的热关断功能可以避免芯片因过热而损坏，从而提升了整体系统的稳定性。

6. 结论

AZ1117ID-3.3TRG1是一款性能卓越、应用广泛的线性稳压器，凭借其高效、稳定的输出特性及广泛的应用范围，成为电子设计工程师信赖的组件之一。无论是在消费电子、工业控制，还是通信设备等领域，AZ1117都能提供可靠的电源解决方案，满足现代电子产品对电源管理的高要求。随着科技的不断进步，AZ1117ID-3.3TRG1的应用前景将更加广阔，成为推动行业发展的重要动力。
