74AHC1GU04SE-7

产品概述：74AHC1GU04SE-7

1. 概述 74AHC1GU04SE-7 是一款来自 DIODES（美台）的高性能单反相器。这款器件在低电压下工作，适合多种数字电路应用，特别是在低功耗和高速处理方面表现优异。74AHC系列器件以其出色的性能和可靠性，广泛应用于通信、消费电子、工业控制等领域。

2. 逻辑类型和电路特性 74AHC1GU04SE-7 为单通道反相器，具备一个输入和一个输出。其设计能够对输入信号进行反相处理，即当输入为逻辑高电平时，输出为逻辑低电平，反之亦然。这种特性使得该器件非常适合需要信号反转的应用，如逻辑电路中反馈环节或信号级联等。

3. 电气特性 74AHC1GU04SE-7 的工作电压范围为 2V 到 5.5V，适配于多种电源设计。其静态电流最大为 1µA，显示出该器件在休眠和待机状态下的低功耗特性，有助于延长电池供电设备的使用寿命。在驱动能力方面，该器件的输出电流在高电平和低电平状态下均能提供高达 6mA 的电流，能够满足大多数数字电路的负载需求。

该器件的逻辑电平范围非常具有灵活性。在低电平时，其阈值范围为 0.3V 到 1.1V，而高电平的范围为 1.7V 到 4.4V，确保在不同电源电压下均能可靠工作。此外，当工作电压为 5V，并在负载电容 50pF 的条件下，最大传播延迟仅为 7ns，显示出其在高速信号处理中的优越性能。

4. 温度与封装 74AHC1GU04SE-7 的工作温度范围为 -40°C 到 85°C，适应于各种环境条件下的应用。这使得该器件特别适用于汽车电子、工业自动化等恶劣环境下的应用。

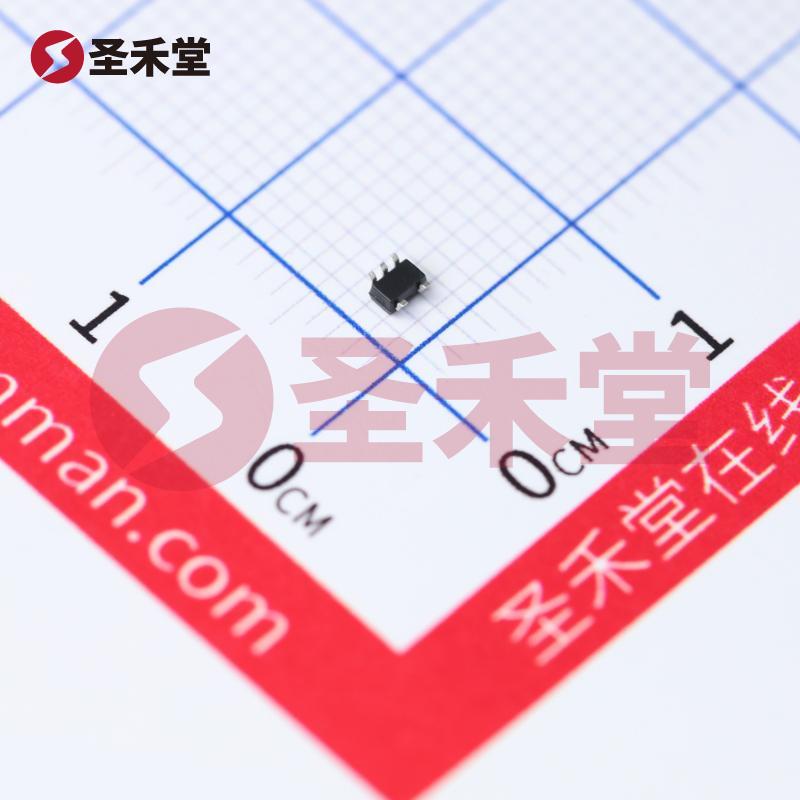

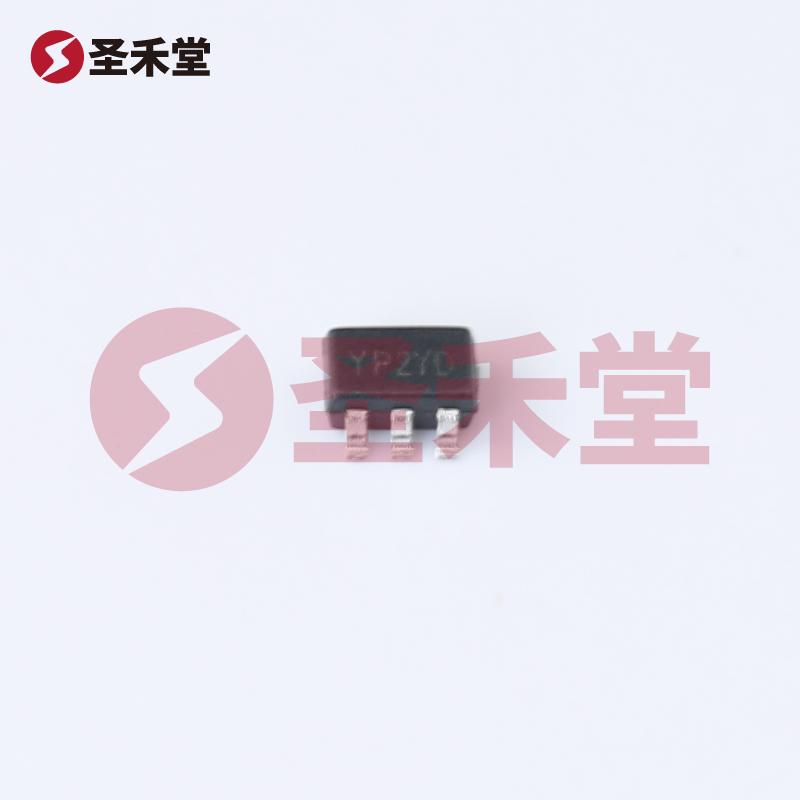

在封装方面，74AHC1GU04SE-7 采用 SOT-353（也称为 SC-70-5 或 5-TSSOP）表面贴装封装。这种小型化设计不仅节省板上空间，还便于在高密度的印刷电路板（PCB）上布局。针对高效率生产，这一封装也优化了焊接和装配工艺。

5. 应用场景 74AHC1GU04SE-7 适合多种应用场景，包括但不限于：

• 数字逻辑电路中的信号逆转
• 消费电子设备中的信号处理
• 工业控制系统中的信号传感和调节
• 网络设备中的数据路径管理
• 自动化设备的状态指示及控制

6. 结论 综上所述，74AHC1GU04SE-7 是一款出色的单反相器，凭借其广泛的电压范围、低功耗和小巧的封装特点，使其成为现代数字电路设计中不可或缺的重要元件。可广泛适用于各种商业和工业应用，为系统的性能提升提供了有力支持。作为 DIODES（美台）品牌的成员，74AHC1GU04SE-7 兼具高性能和高可靠性，深受设计师们的推荐和喜爱。
