B5B-XH-A(LF)(SN)

产品概述：B5B-XH-A(LF)(SN)

一、产品简介

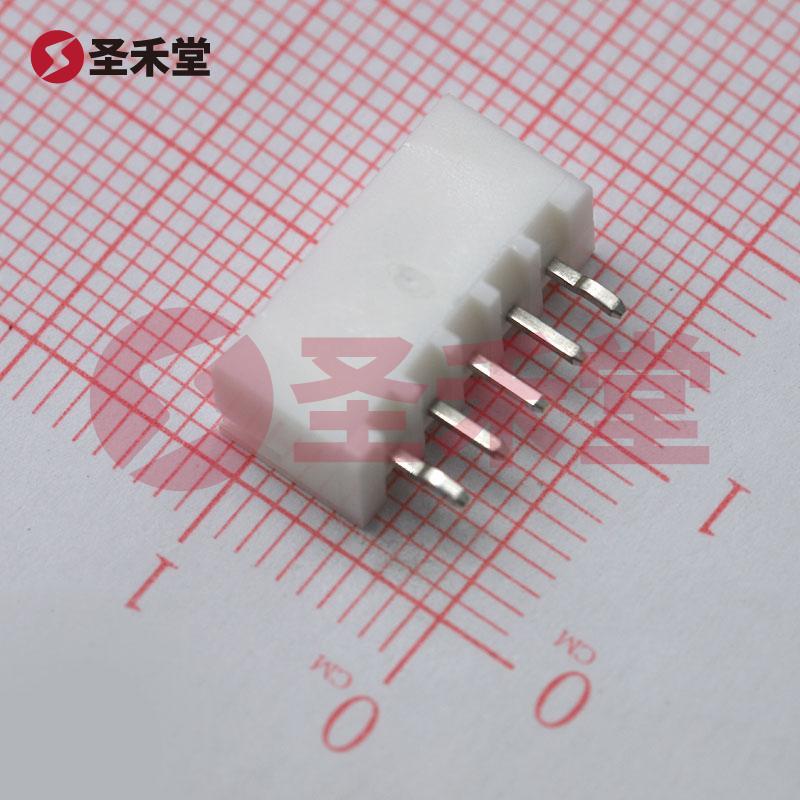

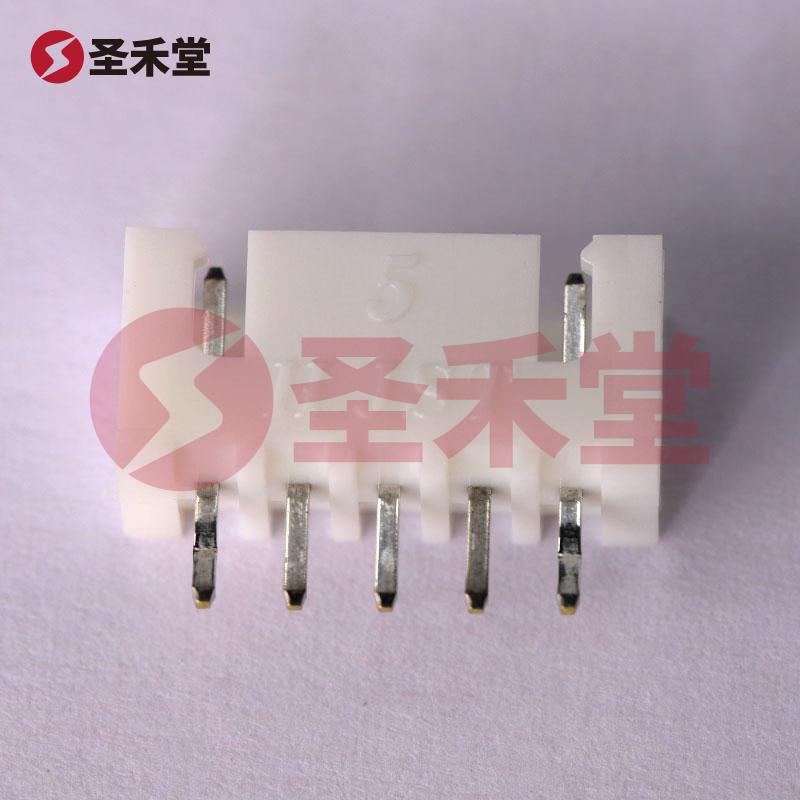

B5B-XH-A(LF)(SN) 是一款由 JST（Japan Sockets & Terminals）公司制造的高品质连接器，属于其 XH 系列。该产品特别设计用于线对板的连接，广泛应用于电子设备、家电、汽车和工业自动化等领域。凭借其优越的性能和可靠性，B5B-XH-A(LF)(SN) 成为了市场上备受青睐的连接解决方案。

二、产品规格

• 连接器类型：接头
• 触头类型：公形引脚
• 间距：2.50mm（0.098"）
• 针位数：5
• 排数：1
• 加载的针位数：所有
• 样式：板至电缆/导线
• 安装类型：通孔
• 端接方式：压接，焊接
• 紧固类型：销锁
• 接触长度 - 柱：3.40mm（0.134"）
• 绝缘高度：7.00mm（0.276"）
• 触头形状：方形
• 触头表面处理（配接，柱）：锡
• 触头材料：黄铜
• 绝缘材料：聚酰胺（PA66），尼龙 6/6
• 工作温度范围：-25°C ~ 85°C
• 材料可燃性等级：UL94 V-0
• 绝缘颜色：天然
• 额定电流：3A
• 额定电压：250V
• 封装：Through Hole, P=2.5mm

三、产品特点

1. 高可靠性： B5B-XH-A(LF)(SN) 的材料和结构设计解决了电子连接中常见的接触不良问题。其公形引脚采用黄铜制作，表面镀锡，增强了导电性能并提高了抗腐蚀能力，确保长期稳定的信号传输。

2. 坚固的机械结构： 此连接器具备优秀的机械设计，紧固类型采用销锁方式，确保连接的牢固性，在重载条件下也能保持良好的接触性能，适应各种安装环境。

3. 广泛的应用场景： B5B-XH-A(LF)(SN) 适用于多种电子产品，包括但不限于计算机硬件、家电控制板、LED 照明系统和汽车电子设备等。这使得其在设计工程师中获得了极高的认可度。

4. 友好的安装方式： 该连接器采用通孔安装方式，兼容多种 PCB 板。其小巧的设计使得在空间有限的设备中尤为适用。

5. 优异的温度适应能力： 具有-25°C 至 85°C 的宽广工作温度范围，使其能够适应各种苛刻的工作环境，确保在不同的使用条件下均能有效运作。

6. 环保与安全认证： B5B-XH-A(LF)(SN) 的材料符合 UL94 V-0 标准，具备良好的耐火性能，增强了使用过程中的安全性。此外，其选用的塑料和金属材料均符合环境保护的相关标准，确保产品在使用结束后的环境影响最小。

四、总结

综上所述，B5B-XH-A(LF)(SN) 连接器凭借其出色的电气性能、机械强度以及适应各种操作环境的能力，成为了众多设计应用中的理想选择。随着科技的不断发展，对高性能连接产品的需求逐渐增加，B5B-XH-A(LF)(SN) 的市场前景将持续向好。若您在寻找高品质的线对板连接解决方案，B5B-XH-A(LF)(SN) 无疑是值得信赖的选择。
