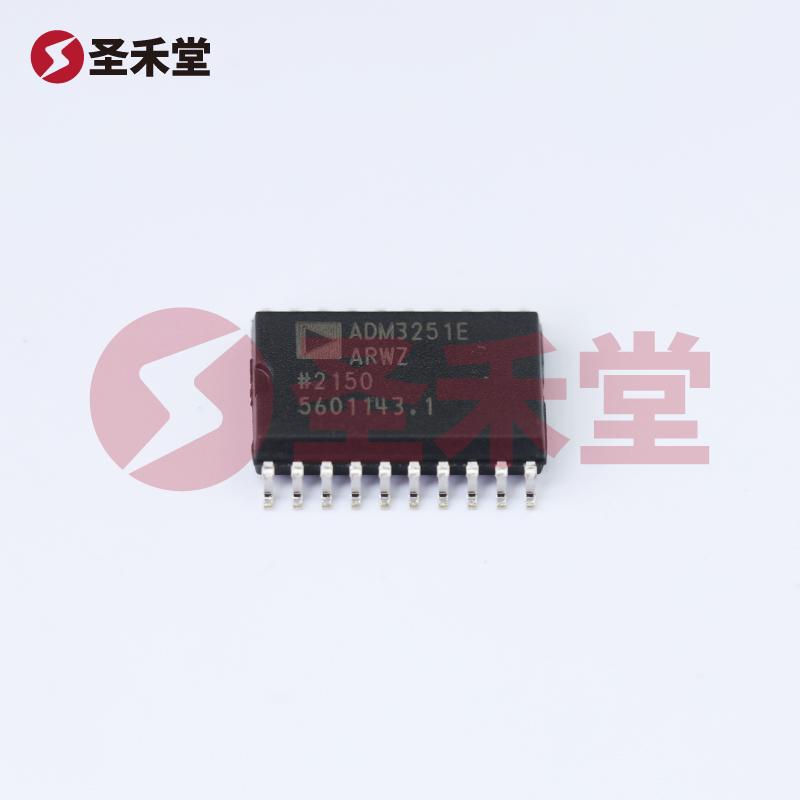

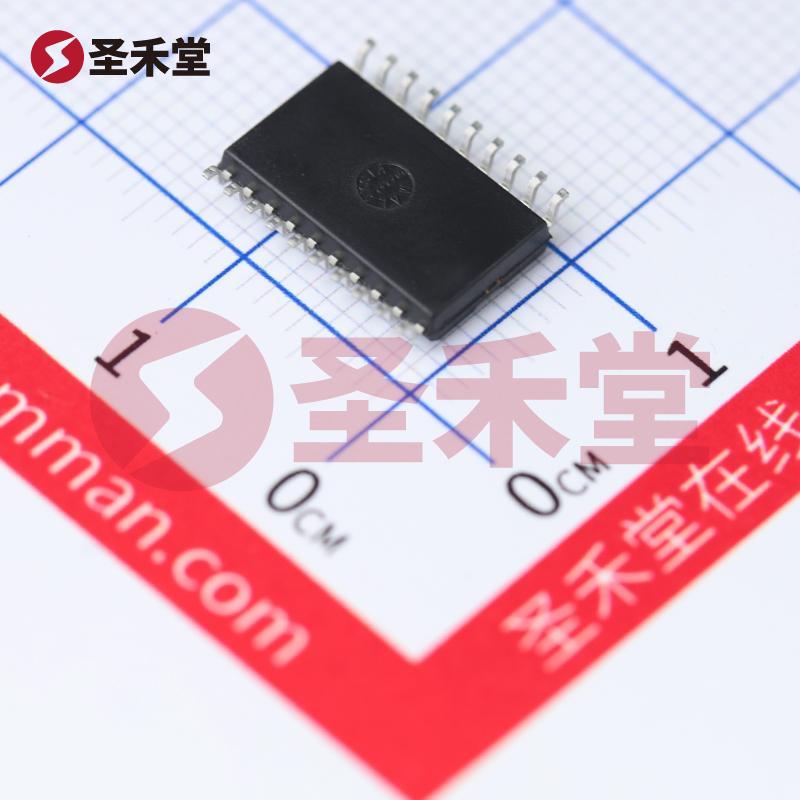

注：图像仅供参考，请参阅产品规格
ADM3251EARWZ-REEL
- 商品编码： BM69415304复制
- 品牌： ADI(亚德诺)/LINEAR复制
- 封装： SOIC-20-300mil复制
- 包装： 编带复制
- 重量： 1.168g复制
- 描述： RS232-数字隔离器-2500Vrms-2-通道-460Kbps-25kV-µs-CMTI-20-SOIC（0.295"-7.50mm-宽）复制
ADM3251EARWZ-REEL参数
属性 | 参数值 |
|---|---|
| 隔离电压(Vrms) | 2500 |
| CMTI(kV/us) | 25kV/us |
| 集成电源输出电压 | 5V |
| 工作温度 | -40℃~+85℃ |
| 驱动器数 | 1 |
属性 | 参数值 |
|---|---|
| 接收器数 | 1 |
| 静电保护 | ±8kV |
| 有无电荷泵 | 有 |
| 功能特性 | ESD保护；单电源隔离 |
ADM3251EARWZ-REEL手册
ADM3251EARWZ-REEL概述
产品概述：ADM3251EARWZ-REEL
ADM3251EARWZ-REEL是由ADI（亚德诺）与LINEAR品牌推出的一款高性能RS232数字隔离器件，旨在提供可靠的信号隔离与传输，广泛应用于要求高电压隔离的通讯系统中。作为一种优质的隔离解决方案，ADM3251EARWZ-REEL具有多种卓越的技术参数，是设计工程师在选择RS232通讯接口时的重要选择。
关键特性
高电压隔离： ADM3251EARWZ-REEL的电压隔离等级达到2500Vrms，确保在工业或医疗设备的应用场景中，对敏感元件提供有效保护，避免因电压突升而造成的损坏。
通道配置： 该器件提供2个单向通道，支持一对一的双向数据传输，适合多种应用需要，便于实现RS232通讯的标准化接口连接。
高速数据传输： 具备数据速率460Kbps，满足高速数据传输的应用需求，特别适合实时数据传输及控制系统。
快速传播延迟： ADM3251EARWZ-REEL的最大传播延迟tpLH和tpHL分别为135ns和190ns，加上典型的上升和下降时间为2.3ns，允许信号快速响应并且减少延迟，有效提升系统的响应速度。
宽工作温度范围： 器件的工作温度范围为-40°C到85°C，适应各种严格环境条件，不论是在极端高温或低温下都能保持稳定的性能，使其适合于严苛的工业环境。
共模瞬变抗扰度（CMTI）： ADM3251EARWZ-REEL的共模瞬变抗扰度高达25kV/µs，确保在强电磁干扰环境下提供可靠的信号传输，避免数据丢失或错误，提高系统的整体抗干扰能力。
隔离电源： 内置隔离式电源设计，简化了系统设计，进一步减少了电源相关的复杂性与成本，同时保证了良好的电源隔离。
封装与安装： 该产品采用20-SOIC封装（0.295"，7.50mm宽），适合表面贴装（SMD），便于在现代PCB设计中实现高密度布局。
应用领域
由于其卓越的性能参数，ADM3251EARWZ-REEL在多种应用领域展现出了极大的价值，典型应用包括：
- 工业自动化：适用于PLC与传感器连接，保证可靠数据传输与监控。
- 医疗设备：在患者监控设备中提供信号隔离，保护设备与患者的安全。
- 电力监控：适用于电力系统监控及数据采集，实现高效的通讯与数据反馈。
- 络设备：可广泛用于RS232串行通讯接口设备，如计算机与外设间的通讯。
总结
ADM3251EARWZ-REEL是领先的RS232数字隔离器，兼具高效性与耐用性，在解决信号传输隔离及电磁干扰方面显示出优越性能。它的设计不仅考虑了现代通讯需求的快速响应与稳定性，还兼顾了行业标准与电气安全，促使设计工程师能够在多种高要求的应用中放心使用。对于需要隔离连接解决方案的项目，ADM3251EARWZ-REEL无疑是一个强有力的选择。
