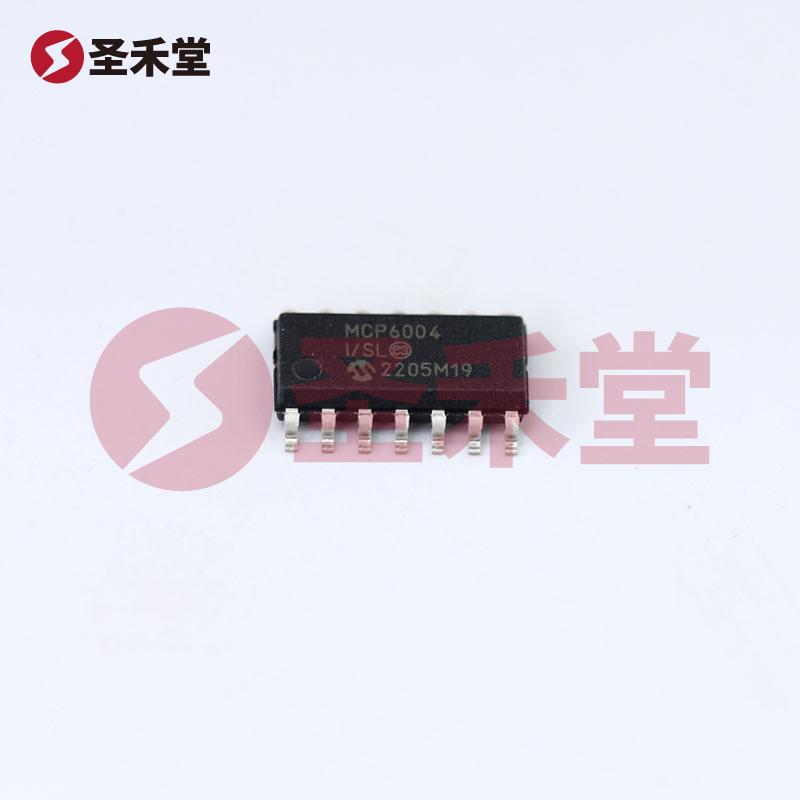

MCP6004T-I/SL

MCP6004T-I/SL 产品概述

MCP6004T-I/SL 是一款由美国微芯科技（Microchip Technology Inc.）生产的四路运算放大器，属于通用放大器系列。它集成了四个独立的运算放大器，适合各种模拟信号处理应用。凭借其广泛的供电电压范围、小型化封装以及出色的性能，MCP6004T-I/SL 在消费电子、工业控制、传感器接口等领域均表现出色。

主要特性

1. 放大器类型与电路数： MCP6004T-I/SL 是一款通用型运算放大器，配备四个电路，便于实现多通道信号处理，满足复杂电路设计需求。

2. 输出类型： 本产品支持满摆幅输出，能够在接近电源电压的范围内输出信号，这对于要求高精度信号处理的应用尤为重要。

3. 压摆率与增益带宽积： MCP6004T-I/SL 的压摆率为 0.6V/µs，增益带宽积达到 1MHz。这使得产品能够适应各种频率范围的信号处理需求，能够在低频信号处理和一些中频应用中表现良好。

4. 输入特性： 该器件具有极低的输入偏置电流（1pA）和低输入补偿电压（4.5mV），这使得其在进行高阻抗信号采集时，能有效减少信号失真，确保高灵敏度的检测性能。

5. 供电与输出特性： 支持单极性或双极性电压供电，范围从 1.8V 到 6V。具有输出电流能力为每通道 23mA，适用于驱动低阻抗负载的应用。

6. 工作温度范围： MCP6004T-I/SL 的工作温度范围为 -40°C 至 85°C，适合在极端环境下的应用，确保了其在工业和汽车电子应用中的可靠性。

7. 封装与安装类型： 采用 14-SOIC（0.154"，3.90mm 宽）表面贴装型封装，方便集成于各种 PCB 设计中，适合高密度布线的场合。

应用领域

MCP6004T-I/SL 的设计使其非常适合以下几种应用：

• 信号放大：在传感器接口中，能够放大微弱的模拟信号，实现高品质的数据采集与处理。
• 滤波电路：可用于构建有源滤波器，提高信号的质量，过滤掉不需要的频率成分。
• 比较器：由于其快速响应特性，该器件可用于应用比较器功能，如窗比较器或斜坡检测器。
• 模拟计算电路：在实现加法、减法、积累等计算功能时，能提供稳定的增益与输出。

总结

MCP6004T-I/SL 是一款高性能的四路运算放大器，结合了出色的电气特性、宽广的供电范围与高可靠性，为设计人员提供了灵活且高效的解决方案。无论是在消费电子、工业控制、汽车电子，还是在科研项目中，MCP6004T-I/SL 都显示出其广泛的适用性与竞争力。如果您正在寻找一款理想的多通道信号处理器件，MCP6004T-I/SL 将是您不容错过的选择。
