2N7002K

2N7002K 产品概述

一、产品基本信息

产品名称： N沟道场效应管 (MOSFET)
型号： 2N7002K
品牌： CJ (江苏长电/长晶)

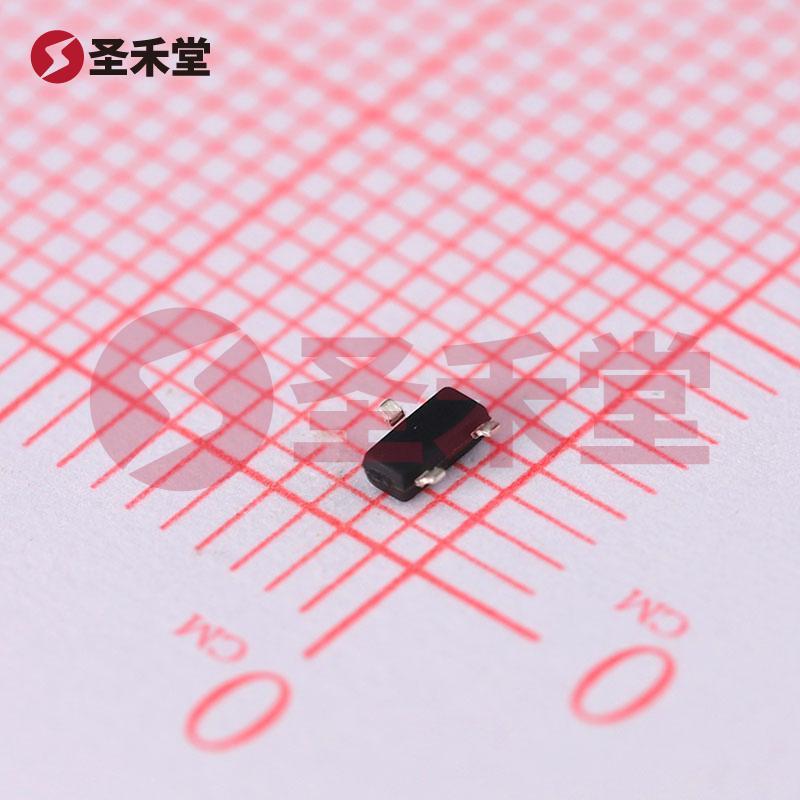

封装类型： SOT-23 (SOT-23-3)
额定功率： 350mW
最大漏极源极电压 (V_DS)： 60V
最大漏电流 (I_D)： 340mA

二、场效应管简介

场效应管（Field Effect Transistor，FET）是一种重要的电流控制器，其工作原理基于电场对半导体导电性的影响。MOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor）是一种特殊类型的场效应管，其通过电压控制源极和漏极之间的电流。2N7002K 是一种 N沟道 MOSFET，广泛应用于开关、放大和其他电子控制电路中。

三、工作原理

2N7002K MOSFET 的工作原理基于其结构特点和电压输入。其漏极（D）与源极（S）之间的电流（I_D）由栅极（G）电压（V_GS）所控制。当栅极电压高于阈值电压（V_GS(th)）时，N沟道中的载流子（电子）会形成导电通道，使得漏极和源极之间的电流能够有效流动。相反，当栅极电压低于阈值电压时，载流子的数量减少，从而切断漏极与源极之间的电流。这使得2N7002K 能够实现高效、快速的电流开关控制。

四、技术参数

• 封装类型： SOT-23 形式的封装使得该 MOSFET 紧凑，并适合于空间有限的应用。其小尺寸和轻量化特征使得其可以在各种便携电子设备中广泛使用。
• 额定功率： 最大功率为350mW，使得该组件适合进行小功率应用的开关控制。
• 工作电压： 其最大漏源电压为60V，可以承受较高的电压，适用于各类不同的电源电压下工作。
• 最大漏电流： 340mA 的漏电流使得其能够驱动较小的负载，同时保持高效性。

五、应用场景

2N7002K 由于其优越的电气特性，广泛应用于多个领域：

1. 开关电路：适合用作开关元件，控制电流的通断，特别是在逻辑电路中。
2. 放大器：帮助信号放大，适用于低频和中频的信号处理。
3. 功率管理：可以用于开关电源、逆变器等功率管理电路，提高能效。
4. 电机驱动：在低功耗电机驱动应用中，由于其较高的电压和电流承受能力，2N7002K 是理想的选择。
5. LED驱动：在LED照明系统中，作为驱动控制开关，可以实现高效的亮度调节。

六、优势和注意事项

优势：

• 高效能： 相较于其他类型的开关元件，MOSFET的导通电阻较低，工作时的能量损耗较小。
• 高开关速度： 由于电压控制的特性，其开关速度非常迅速，非常适合高频应用。
• 温度稳定性： 由于长期以来的技术进步，2N7002K具备良好的温度特性，能够在不同环境下稳定工作。

注意事项：

• 最大额定参数： 在应用中，须严格遵守最大额定电压和电流，以免损坏元件。
• 静电敏感： MOSFET 对静电较为敏感，在操作时需采取适当的防静电措施。

七、总结

2N7002K 是一款性能优越的 N沟道 MOSFET，凭借其高电压、高电流能力及快速的开关特性，广泛适用于开关、信号放大和电源管理等各种应用。通过合适的设计与维护，2N7002K 能够极大地提高电路的性能和效率，是现代电子设计中不可或缺的基础元件之一。
