SMBJ5.0A-TP

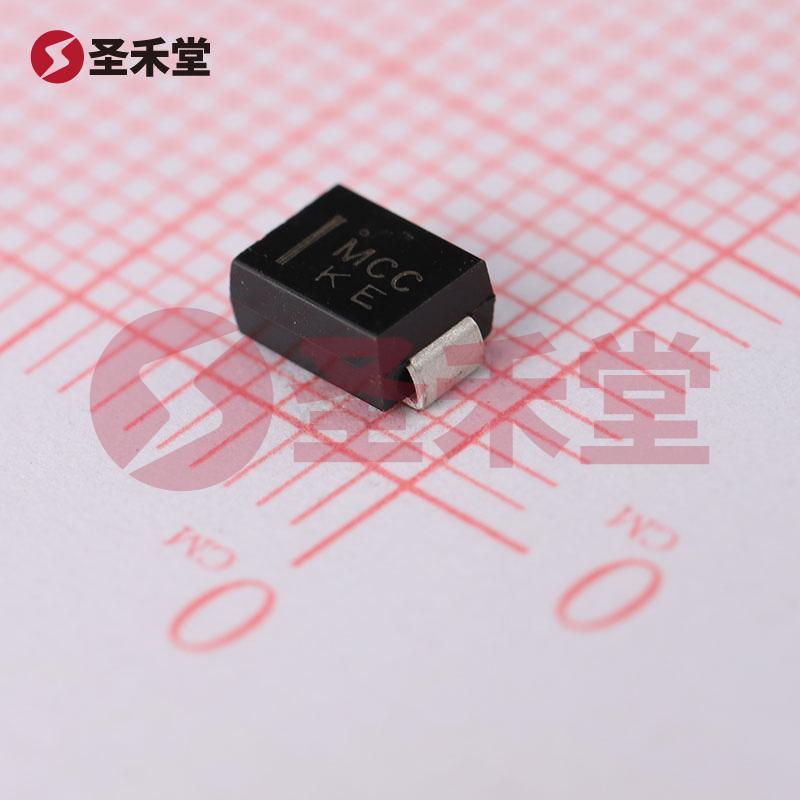

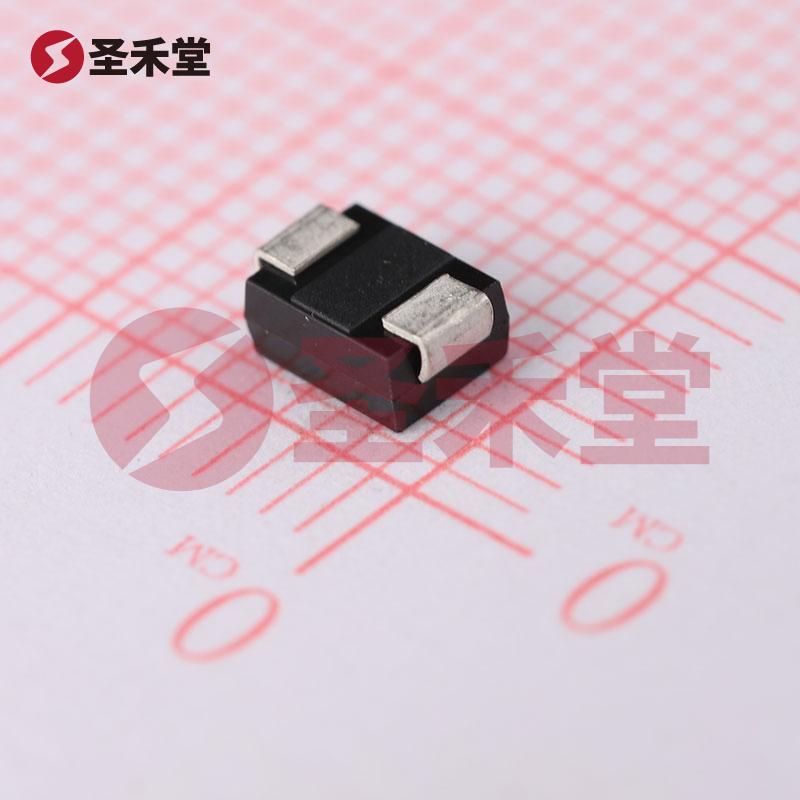

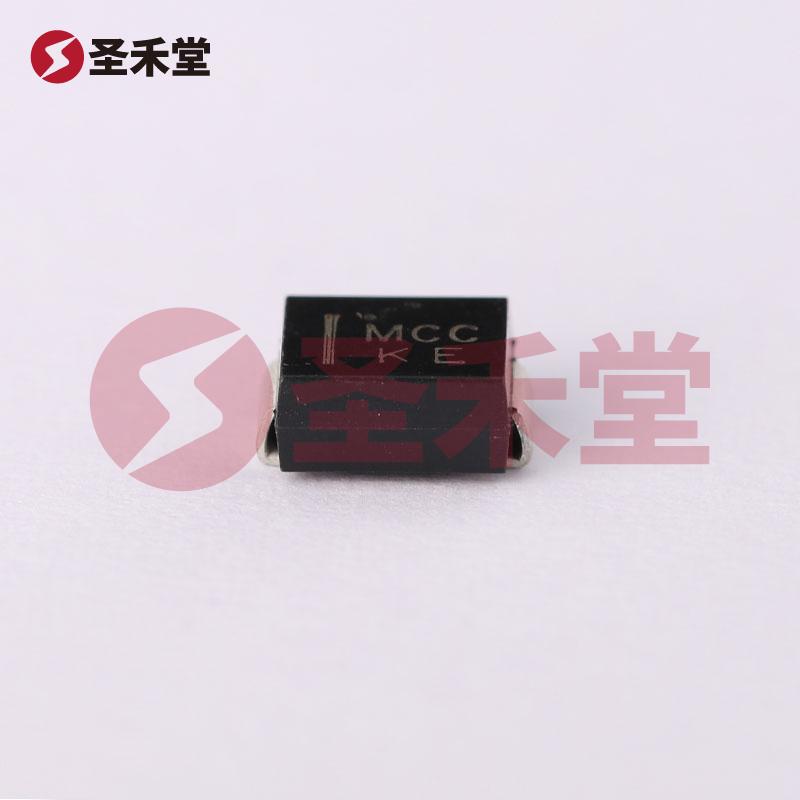

产品概述：SMBJ5.0A-TP 齐纳二极管

SMBJ5.0A-TP 是由美微科（MCC）生产的一款高性能表面贴装型齐纳二极管，适用于电压保护和瞬态电压抑制场景。该型号的设计优化了反向击穿电压与尖峰脉冲功率处理能力的平衡，是电源和信号线路中不可或缺的保护元件。

主要技术规格

• 电压特性:

  • 反向断态电压（Vr）：典型值为5V，这使得SMBJ5.0A-TP非常适合于低电压电源应用。
  • 击穿电压（Vbr）：最小值为6.4V，确保在电压超出设计范围时能够及时响应。
  • 钳位电压（Vclamp）：在峰值脉冲电流Ipp作用下的最大钳位电压为9.2V，这有助于保护后端电路免受损坏。

• 功率特性:

  • 功率 - 峰值脉冲：能够处理高达600W的脉冲功率，使其能够应对瞬态电压尖峰，若干应用中如电源线路保护的效果显著。
  • 电流 - 峰值脉冲 (10/1000µs)：能够承受65.2A的电流，确保在面对瞬态超载时能稳定工作且不损坏。

• 工作温度:

  • 该器件具有宽广的工作温度范围，-55°C至175°C，适合在极端环境条件下可靠操作，尤其适合航空航天和汽车等严酷应用环境。

• 安装与封装:

  • 安装类型：表面贴装型，方便自动化焊接和微型化设计。
  • 封装形式：封装为DO-214AA（SMB），其小巧的尺寸使其在紧凑型电子产品中广泛应用。

应用场景

SMBJ5.0A-TP广泛应用于多种电子产品中，特别是在以下领域：

1. 电源供应: 广泛用于电源模块中，作为保护元件，防止过压情况，力保设备正常运行。

2. 通信设备: 在各种通信设备，包括基站、路由器及其它网络设备中，提供电压浪涌保护，以维护信号的可靠性。

3. 汽车电子: 在电动车辆以及传统汽车的电子控制单元中负责保护关键电路，提升电子系统的稳定性和耐久性。

4. 工业设备: 用于自动化和控制系统中，保护敏感设备不受高压瞬态干扰。

5. 消费电子产品: 在家电、智能手机和其他消费类电子产品中，提供有效的电压保护，提升产品质量和用户体验。

结论

SMBJ5.0A-TP 齐纳二极管凭借其杰出的性能和多样的应用场景，成为各类电子设备中避免电压尖峰损坏的理想选择。其独特的击穿和钳位电压特性，使它们在面对恶劣的电气环境时表现出色，确保了电路的稳定和安全。在每个需要经历瞬态电压冲击的应用中，SMBJ5.0A-TP均能有效保护电路，提升电子设备的寿命和可靠性。
