ULN2003A

ULN2003A 产品概述

一、概述

ULN2003A是一款高性能的达林顿晶体管阵列，广泛应用于驱动电机、继电器、灯光和其他负载的电路。该元器件由UMW（友台半导体）生产，能够在-40℃到+85℃的宽温度范围内稳定工作，且最大工作电压可达50V，最大负载电流达到30V。这使得ULN2003A非常适合于工业自动化、汽车电子、家电控制等多种应用场景。

二、达林顿晶体管阵列的特点

1. 达林顿配置：ULN2003A使用了达林顿晶体管配置，这种配置能提供高增益。相较于单个晶体管，达林顿对电流的放大能力显著提高，可以用较小的输入信号控制较大的负载。

2. 多通道设计：该晶体管阵列提供七路独立的开关控制，每个通道可以独立驱动不同的负载，增加了电路设计的灵活性和扩展性。其多路输出设计特别适合需要多个独立控制的场合，比如多通道电机驱动等。

3. 宽电压工作范围：ULN2003A能够在50V的高电压下稳定工作，适合于多种高压应用。无论是工业控制还是家电应用，均能提供可靠的性能。

4. 高耐热性：ULN2003A的工作温度范围从-40℃到+85℃，在高温和低温环境下均可保持良好的性能，适合多变的工作环境，确保电子设备的稳定性和可靠性。

5. 简化的电路设计：其内部集成的二极管可防止反向电流对电路造成破坏，这让设计者不再需要额外加装保护二极管，极大简化了电路设计。

三、技术参数

• 封装：SOP-16
• 工作温度范围：-40℃ ~ +85℃
• 最大工作电压：50V
• 最大负载电流：30V

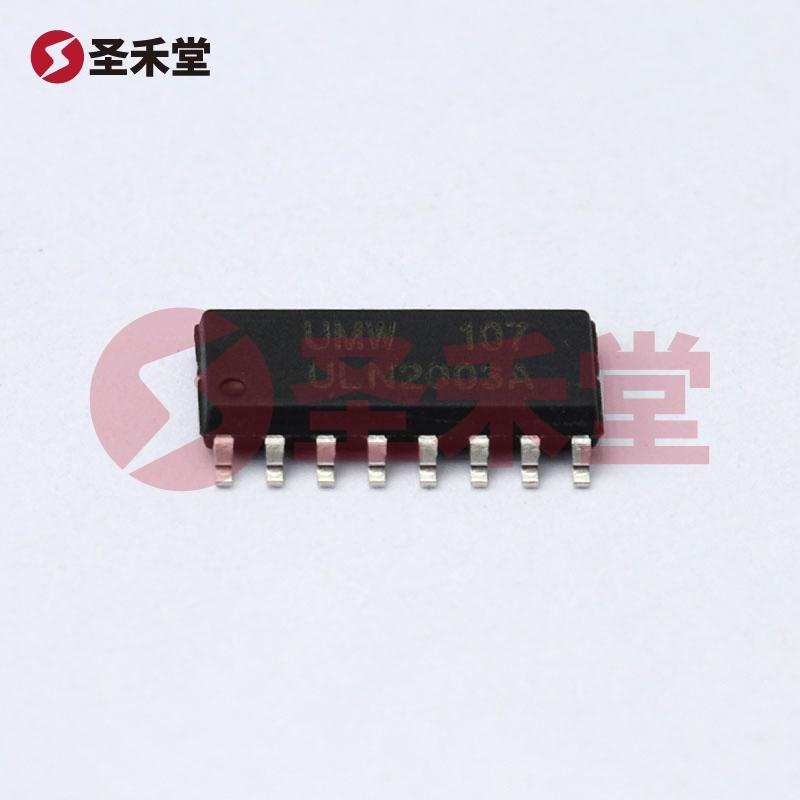

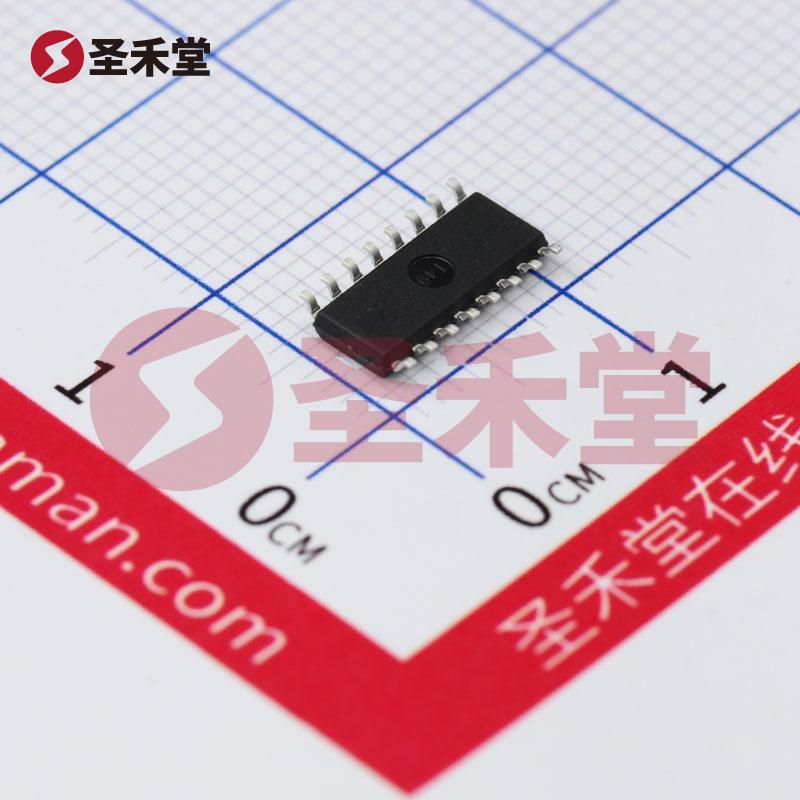

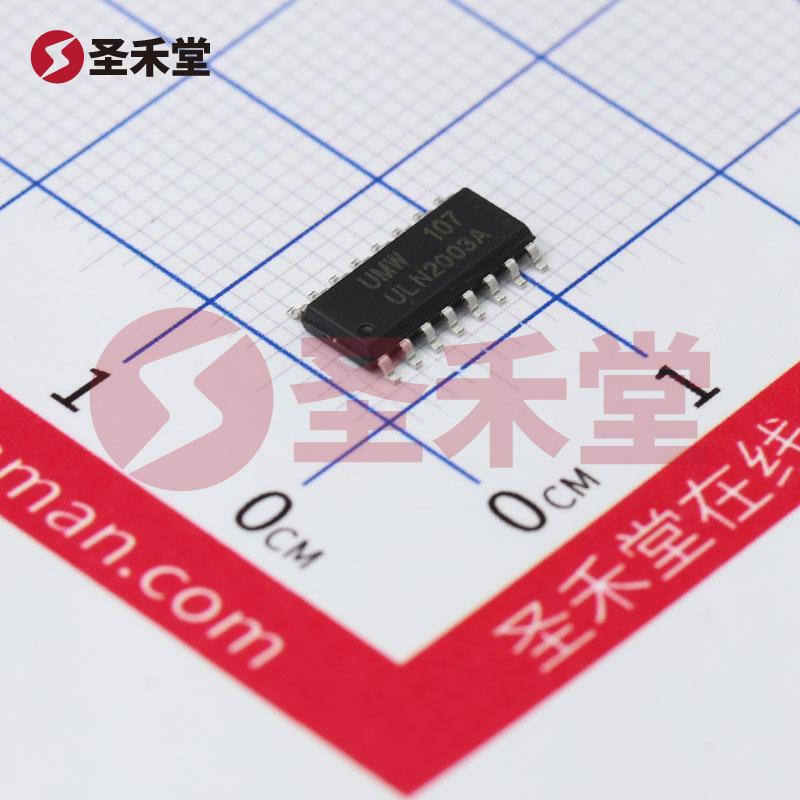

ULN2003A的封装形式采用SOP-16，这种小型化设计不仅节省了 PCB 空间，也方便大量集中布置，适合高密度电路设计。

四、应用领域

ULN2003A广泛应用于以下几个领域：

1. 电机驱动：可用于步进电机、直流电机等的驱动，通过其多通道输出，控制多相电机的运动。

2. 继电器控制：提供高电流控制能力，非常适合驱动继电器和接触器，广泛应用于家电、家居及工业自动化控制中。

3. LED驱动：能够高效驱动多个高功率LED，通过其高电流能力，解决大功率LED需要的电流控制问题。

4. 信号放大：在需要将微弱信号放大的场合，也可以利用其高增益特性进行应用。

5. 自动化设备：在各种自动化设备中，ULN2003A可以作为开关和信号放大器，尤其是在机器人控制和生产线自动化等高要求的应用中，发挥其极佳的性能。

五、总结

总体而言，ULN2003A达林顿晶体管阵列是一个性能优越、功能强大的电子元器件，其多路控制能力、高耐热性以及宽广的电压工作范围，使其成为各种电子应用中理想的选择。无论是在工业自动化还是消费类电子产品中，ULN2003A都能提供稳定、可靠的解决方案，满足不断增长的市场需求。对于设计人员而言，它的使用简化了电路设计，提高了系统的整体性能，值得广泛应用与推广。
