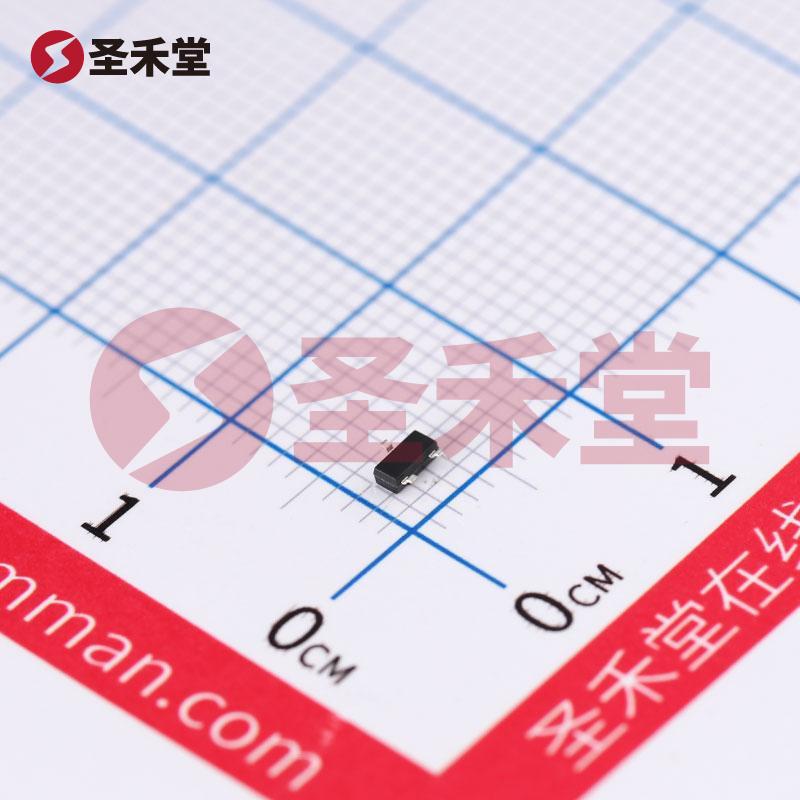

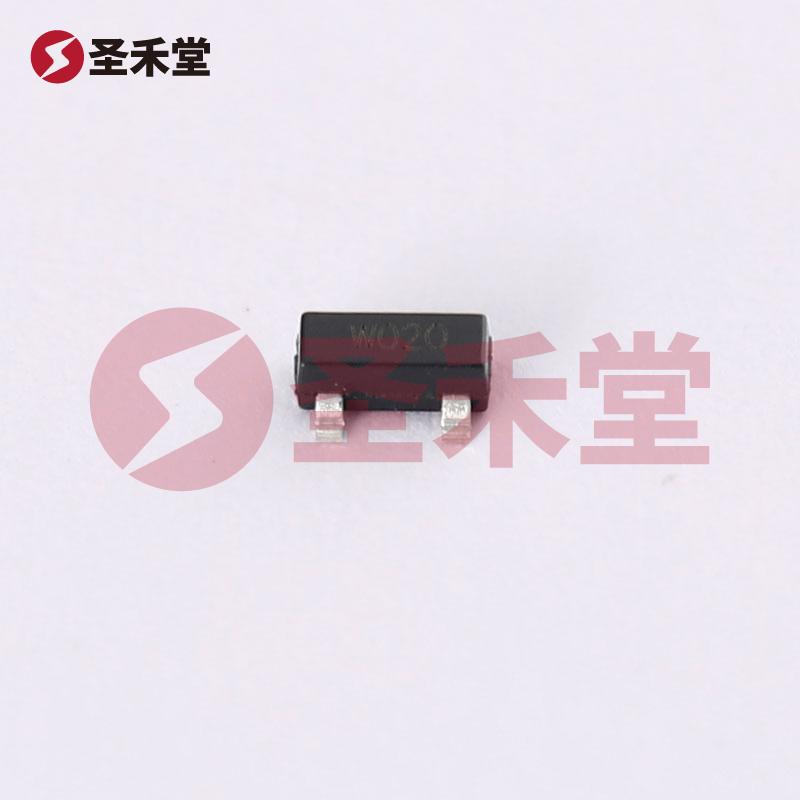

注：图像仅供参考，请参阅产品规格
属性 | 参数值 |
|---|---|
| 极性 | 单向 |
| 反向截止电压(Vrwm) | 5V |
| 钳位电压 | 20V；15V |
| 峰值脉冲电流(Ipp) | 4A@8/20us |
| 峰值脉冲功率(Ppp) | 60W@8/20us |
| 击穿电压 | 8V |
属性 | 参数值 |
|---|---|
| 反向电流(Ir) | 1nA |
| 通道数 | 双路 |
| 工作温度 | -40℃~+85℃ |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 |
| 类型 | TVS |
| Cj-结电容 | 0.4pF |
ESD5302F-3/TR 产品概述
一、产品简介
ESD5302F-3/TR 是由著名半导体制造商 WILLSEMI（韦尔）推出的一款高性能 ESD（静电放电）保护二极管。该产品采用 SOT-23 封装，具有出色的电气特性和可靠性，特别适用于各种消费电子、通信设备和工业设备的静电放电保护需求。
二、主要特性
ESD 保护等级：ESD5302F-3/TR 能够有效地防护静电放电引起的损害，符合 IEC 61000-4-2 标准，能承受 ±8kV 空气放电和 ±4kV 接触放电，确保在极端环境下设备的长时间稳定运行。
低钳位电压：该器件具有低的钳位电压特性，当发生静电放电时，提供低阻抗通路以快速引导过电压，降低对敏感电路的伤害，确保有效性。
快速反应时间：ESD5302F-3/TR 的反应时间极短，能在纳秒级别内响应静电事件，迅速恢复到正常工作状态，保护设备不受过载冲击影响。
宽工作温度范围：该产品的工作温度范围广泛，能够在 -55°C 到 +125°C 的条件下稳定工作，适用于多种工业与消费应用。
小型化设计：SOT-23 封装使得 ESD5302F-3/TR 在面板空间和板上布局中占用的面积非常小，特别适合空间受限的应用。
三、应用领域
ESD5302F-3/TR 的设计和特性使其广泛适用于各种应用场景：
消费电子：在手机、平板、笔记本电脑及可穿戴设备等产品中，用于保护数据线接口、音频接口和充电接口等敏感区域。
通信设备：在路由器、交换机和其他网络设备中应用，保护网络接口和信号传输线，避免环境中静电引发的设备损坏。
工业控制：在工控设备和自动化仪器中，确保仪表和控制系统不会因静电打击而失效或产生错误反馈。
汽车电子：在车辆电子模块和传感器中提供抗静电保护，确保在高频振动及恶劣环境中设备的正常工作。
四、安装与操作
焊接注意事项：由于 ESD5302F-3/TR 采用 SOT-23 小型封装，焊接时需注意温度控制，避免热损伤，建议使用回流焊或手动焊接时使用适当的温控手段。
PCB 布局：在布线设计时，应将 ESD5302F-3/TR 放置在靠近保护对象的区域，以减少传输线的电感，提高静电防护的有效性。
五、总结
总体来说，ESD5302F-3/TR 是一款卓越的 ESD 保护二极管。其优秀的静电保护性能、快速的响应时间和宽广的应用范围，使其成为现代电子设计中不可或缺的元件。对于追求设备可靠性和稳定性的工程师和设计师而言，选择 ESD5302F-3/TR 可以在设计中有效预防静电对敏感电路的破坏，确保产品的长期稳定性和安全性。无论是在消费电子、通信设备，还是在工业和汽车领域，均能发挥其应有的保护作用。
