AOD468

AOD468 产品概述

AOD468 是一款高性能 N 通道金属氧化物半导体场效应管（MOSFET），具有卓越的导电性能和宽广的工作温度范围，使其在各种电子应用中广受欢迎。这款 MOSFET 主要用于开关电源、直流-直流转换器和其他高频、高效的电子电路中。

主要技术参数

1. 额定电流与电压：

   • AOD468 具有最大漏极电流（Id）为 11.5A，在 25°C 的控制环境下，显示出良好的电流承载能力。其漏源电压（Vdss）达到 300V，使其能够在高压环境中稳定工作。

2. 导通电阻与功率耗散：

   • 在 6A 和 10V 的条件下，该 MOSFET 的导通电阻（Rds(on)）最大值为 420 毫欧，确保低功耗和高效率。尽管其功率耗散能力高达 150W（在管壳温度 Tc 下），但通过适当的散热管理，可以有效提升其性能。

3. 栅极驱动：

   • AOD468 的驱动电压达到最大 10V，确保 MOSFET 能够快速开启和关闭，从而提高电路的转换效率和响应速度。同时，该产品在 10V 条件下的栅极电荷（Qg）最大值为 16nC，使其在高速开关操作中展现卓越的性能。

4. 输入电容：

   • 在 25V 的工作条件下，输入电容（Ciss）最大值为 790pF，这一点非常适合高频应用，有助于保持信号的稳定性并降低开关损耗。

5. 阈值电压：

   • 不同 Id 情况下的栅源阈值电压（Vgs(th)）最大值为 4.5V @ 250µA，提供了良好的控制特性，使设计工程师能够轻松将其集成入不同的电路设计中。

6. 工作温度范围：

   • AOD468 的工作温度范围达到 -50°C 到 175°C（TJ），使其适用于极端环境或高温操作条件的应用，确保可靠性和稳定性。

封装与安装

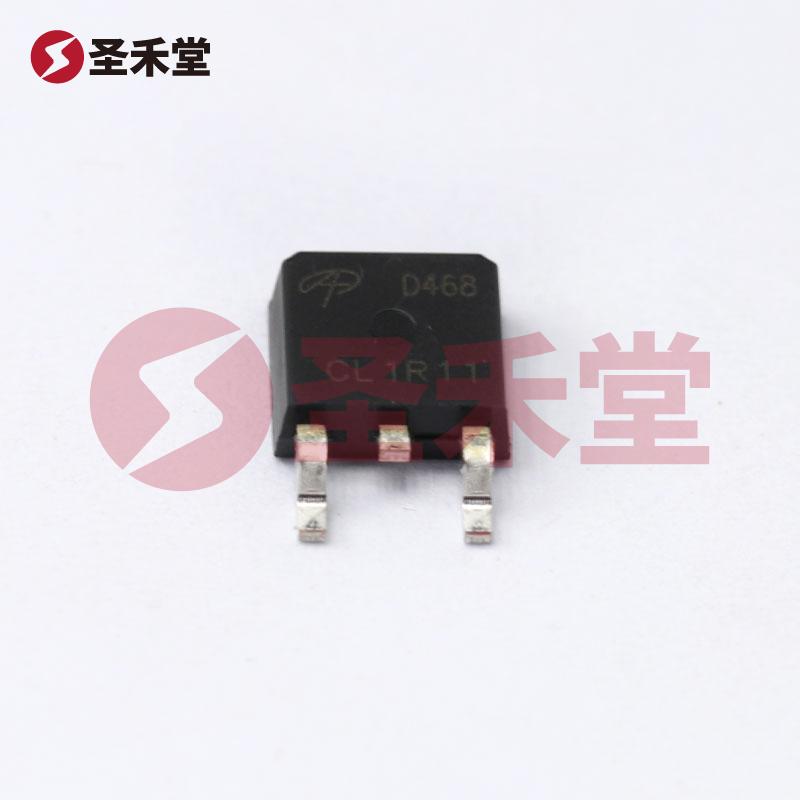

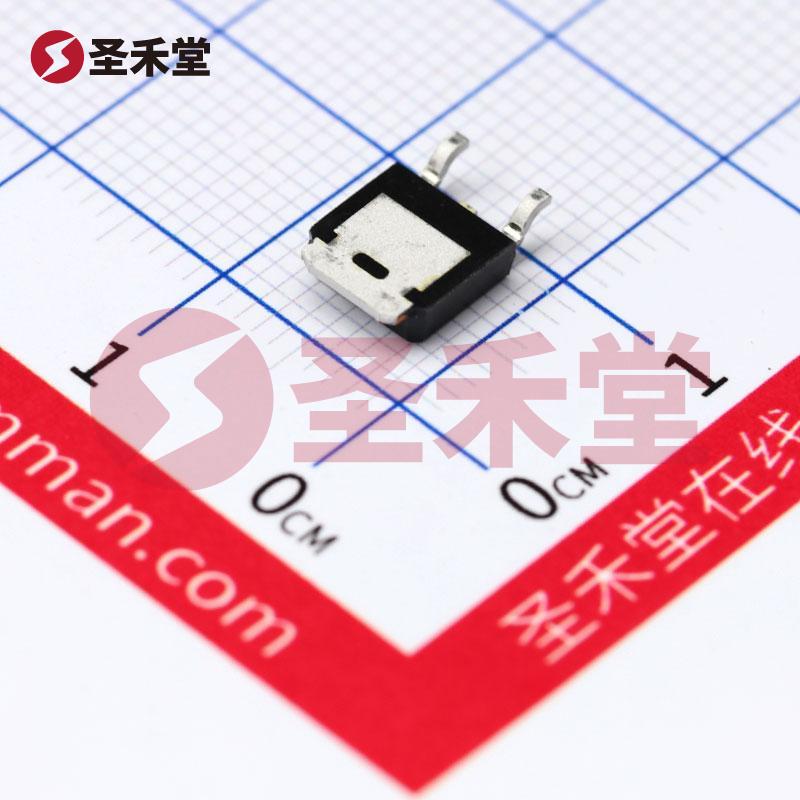

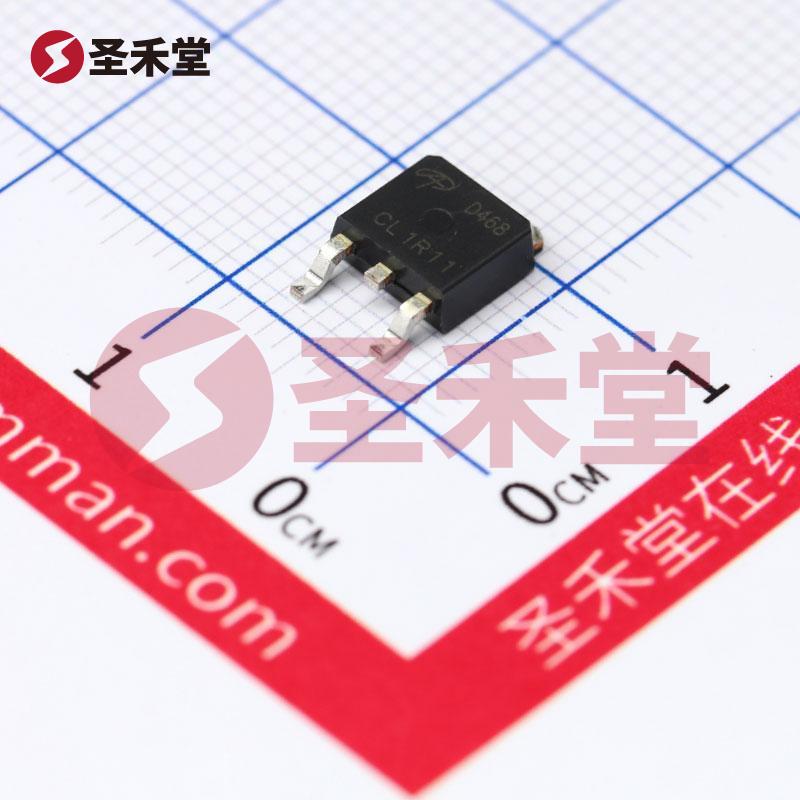

AOD468 的封装采用 TO-252，专为表面贴装设计，方便在现代电子产品的制造中进行高度集成。TO-252 封装的设计不仅减小了占用空间，还能够有效提高散热性能，满足高功率应用的需求。

应用场景

得益于其出色的电气特性和强大的稳定性，AOD468 广泛应用于：

• 开关电源：高效率的电力转换，使其在电源管理中极具竞争力。
• 直流-直流转换器：适用于高功率和高频率的应用场景。
• 电机驱动：良好的动态特性使其在电机控制中表现突出。
• 能源存储：在电池管理系统和储能设备中应用，有助于提高能量转换效率。
• 汽车电子：在电动汽车和混合动力汽车的各种控制单元中，保证其稳定性与安全性。

结论

AOD468 集高性能、高电流承载能力和宽工作温度范围于一身，是现代电子设备设计中不可或缺的元件之一。工程师在设计高效能电路时，推荐选用 AOD468，以确保电路的高效性和可靠性。这款 MOSFET 的多种优越特性和广泛的应用潜力，使其成为市场上的优选产品。
