NCE2303 产品概述

1. 概述

NCE2303 是新洁能（NCE）推出的一款小型 P 型场效应管 (MOSFET)，其主要特点为能够承受高达 30V 的电压和 2A 的漏电流，具有额定功率 1W 的特点。这款 MOSFET 封装采用 SOT-23 封装形式，为电路设计提供了良好的空间效率，也是各种应用中的通用选择。

2. 主要规格

• 类型: P 型场效应管 (MOSFET)
• 最大漏源电压 (V_DS): 30V
• 最大漏极电流 (I_D): 2A
• 功耗 (P_D): 1W

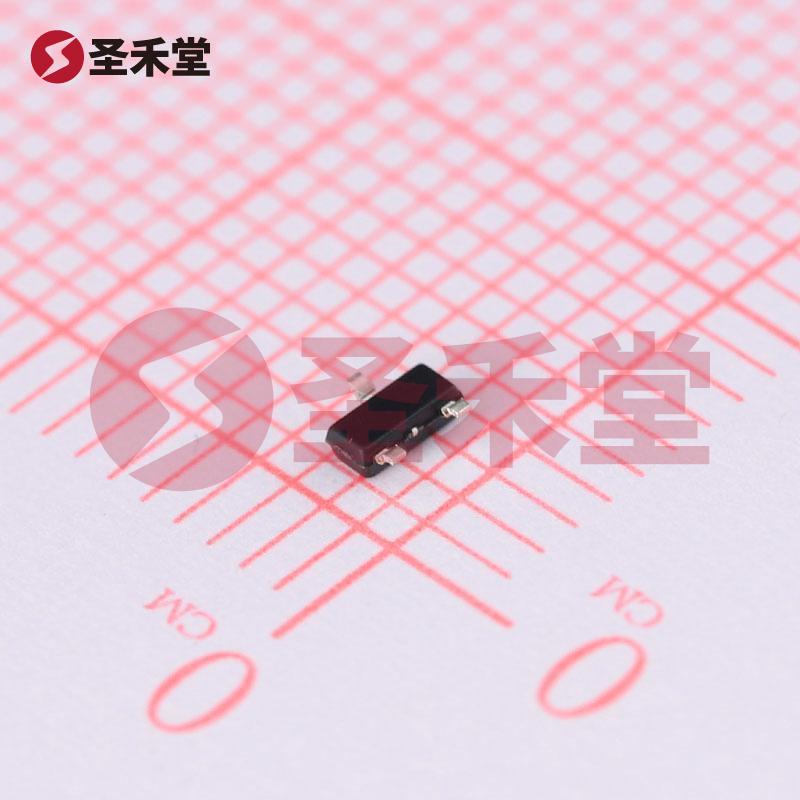

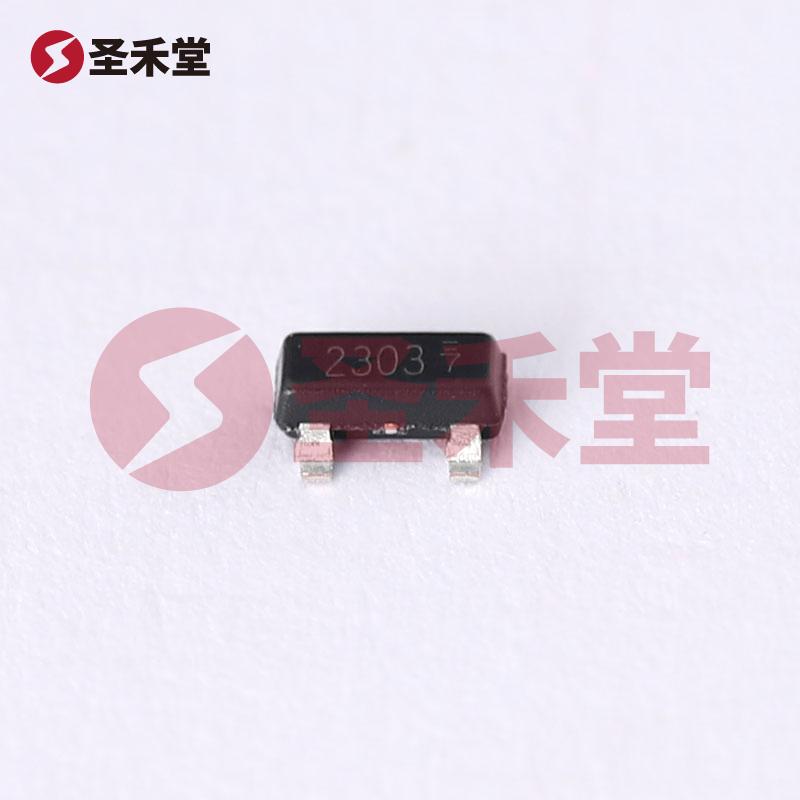

• 封装: SOT-23
• 工作温度范围: -55°C 到 150°C
• R_DS(on): 具体数值根据型号和条件略有不同，通常为几百毫欧级别。

3. 应用领域

NCE2303 特别适用于以下应用场景：

• 开关电源: 其可靠的开关特性使其适合在电源管理领域中担任开关元件，能够有效地提高电源转换效率。
• 电机驱动: 由于其高电流能力，该 MOSFET 在电机驱动电路中可以有效地处理大电流，是汽车和工业电机控制的理想选择。
• 负载开关: 适合用于低压负载的控制，如灯光、风扇及其他家庭和工业设备。
• 信号放大器: 在某些需要低信号放大应用中，由于 MOSFET 的高增益特性，有助于提高信号强度。
• 便携式设备: SOT-23 封装体积小，适合在空间受限的便携式设备中应用。

4. 性能优势

• 低导通电阻: NCE2303 具有较低的导通电阻（R_DS(on)），这意味着在高负载条件下，功耗低且热量生成少，能够提升整机的可靠性。
• 快速开关特性: 该 MOSFET 的开关速度快，适合高频应用，能够在更短的时间内实现开关操作，提高电路的工作效率。
• 高温性能优良: NCE2303 设计时考虑了较宽的工作温度范围，使其在不同环境条件下均能稳定工作。

5. 技术参数

额定参数的准确选取在电路设计中至关重要。NCE2303 的特点如下：

• 最大漏极结温度: 150°C，确保其在高温环境下使用时的可靠性。
• 门极阈值电压 (V_GS(th)): 该参数在设计电路时十分重要，通常在 1-3V 的范围内，设计时要确保门极电压能够有效驱动 MOSFET 达到所需状态。

6. 封装与布局

SOT-23 封装使得 NCE2303 十分适合电路板的密集型设计。小巧的体积、低的输入输出电容特性，使其在高频场景中表现突出。采用合适的布局设计与散热措施，可以最大程度发挥其性能。

7. 使用注意事项

在使用 NCE2303 时，需注意以下事项：

• 避免超载: 虽然该器件能够承受最高额定电流（2A），但在高负载情况下，必须充分考虑散热设计以防止过热。
• 静电放电（ESD）保护: 建议在输入输出端加装保护电路，以避免静电对 MOSFET 的损坏。
• 搭配使用: 配合适当的驱动电路以提供所需的门极电压，可以提升开关效率和降低功耗。

8. 结论

NCE2303 是一款性能优越，适用范围广泛的 P 型 MOSFET，尤其适合需要较高电流和电压的应用。凭借其小尺寸、高功效和优良的热管理能力，是现代电子设备设计中不可或缺的重要元器件。无论是开关电源、 as刷电机控制，还是负载开关应用，NCE2303 都能提供可靠的解决方案，是电子设计师值得信赖的选择。
