BZT52C3V9S-7-F 产品实物图片
BZT52C3V9S-7-F 产品实物图片
商品图片1

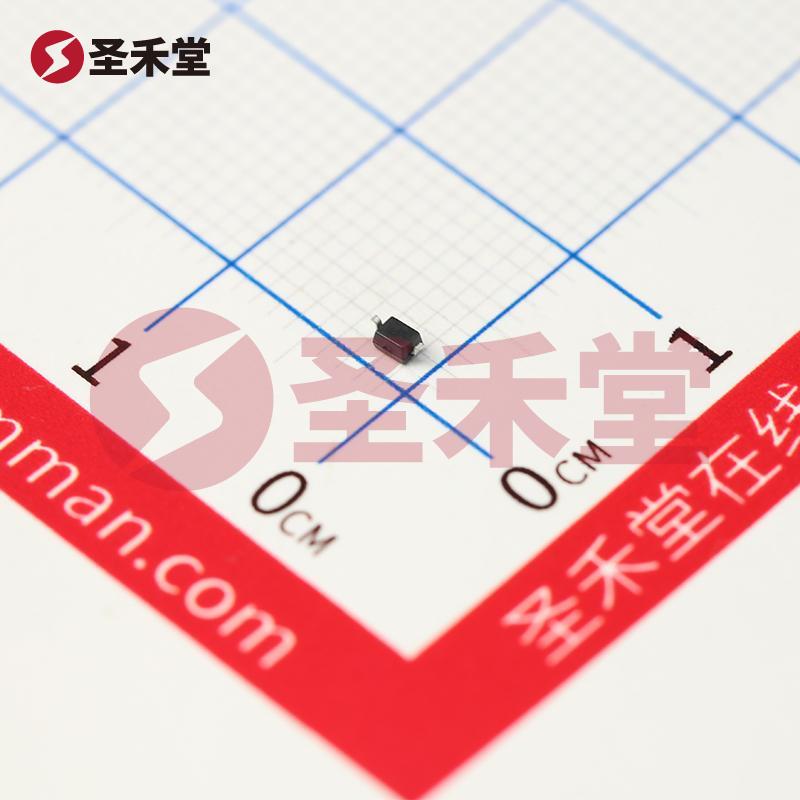

商品图片2

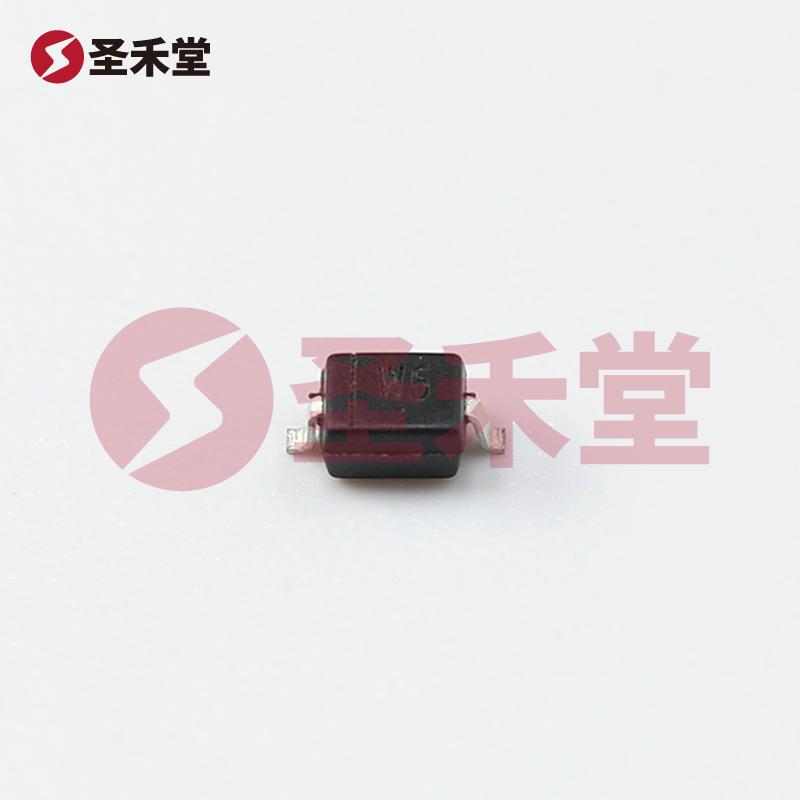

商品图片3
注:图像仅供参考,请参阅产品规格数据手册

BZT52C3V9S-7-F

商品编码: BM69417116
品牌 :
DIODES(美台)
封装 :
SOD323
包装 :
编带
重量 :
0.025g
描述 :
稳压二极管 独立式 3.9V 3.7V~4.1V 3uA@1V SOD-323
库存 :
112(起订量1,增量1)
批次 :
22+
数量 :
X
0.108
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.108
--
3000+
¥0.086
--
30000+
产品参数
产品手册
产品概述

BZT52C3V9S-7-F参数

二极管配置独立式稳压值(标称值)3.9V
反向电流(Ir)3uA@1V稳压值(范围)3.7V~4.1V
功率(Pd)200mW阻抗(Zzt)90Ω

BZT52C3V9S-7-F手册

BZT52C3V9S-7-F概述

产品概述:BZT52C3V9S-7-F 稳压二极管

引言

在现代电子设计中,稳压二极管是一种重要的元器件,它能够在电路中提供稳定的电压参考。BZT52C3V9S-7-F是由DIODES(美台)公司生产的一款高性能稳压二极管,采用SOD-323封装,适合于各种表面贴装应用。

基本参数

BZT52C3V9S-7-F的主要电气特性包括:

  • 标称齐纳电压(Vz): 3.9V,提供稳定的电压输出,适合需要严格电压控制的电路。
  • 电压容差: ±5%,确保在不同工作条件下电压输出的一致性。
  • 最大功率: 200mW,能够承受一定的功率损耗,适应多种应用。
  • 阻抗(Zzt): 90 Ohms,特性指标指示稳压性能,确保在不同脚本条件下依然保持良好的稳压效果。
  • 反向泄漏电流: 3µA @ 1V,这一值表明该器件在反向偏置情况下将保持较低的泄漏电流,提高了效率和信任度。
  • 正向电压(Vf): 900mV @ 10mA,为在特定条件下提供的信息,对于设计者在选择保护电路的前提下活动确保电流流动。
  • 工作温度范围: -65°C ~ 150°C,广泛的温度适用范围使其能够在严苛的环境条件下稳定工作。

物理特性

  • 封装/外壳: SOD-323,表面贴装型设计使它能够适用于高密度布板,优化了空间利用率并减少后期的焊接工序。
  • 安装类型: 表面贴装类型,符合目前电子产品的小型化和便携化趋势,支持高效率的自动化组装。

应用场景

BZT52C3V9S-7-F的特性使其适用于多种应用场景,包括但不限于:

  • 作为电源管理电路中的电压参考源。
  • 在信号调理电路中提供保护,确保电路中关键元件不受过电压影响。
  • 在各种电气设备中充当保护器件,以防止电压瞬变对设备造成损害。
  • 适用于LED驱动电路中,以稳定LED在不同输入电压下的工作状态。

设计优势

  1. 高性能: 该稳压二极管具有良好的电压稳定性和低反向泄漏电流,能够在多种电气环境中稳定工作。
  2. 温度稳定性: 其宽广的工作温度范围使设备在高温和低温环境中均保持良好的工作状态,非常适合工业和汽车电子应用。
  3. 小型化设计: SOD-323封装使BZT52C3V9S-7-F可以在空间有限的应用中表现出色,满足现代电子线路对小型、高效元件的需求。

总结

BZT52C3V9S-7-F从电参数到物理设计,再到广泛的应用场景,皆表现出了优秀的综合性能。作为一款由DIODES(美台)制造的高质量稳压二极管,它在保证电压的稳定性、低泄漏和温度适应性方面,将为电子设计者提供值得信赖的选项。该器件不仅适用于传统的电源管理,也逐渐成为更为新颖应用的核心元件,适合各类现代电子产品的开发与应用。
