AOSS21319C

AOSS21319C 产品概述

一、产品简介

AOSS21319C是由AOS（Alpha & Omega Semiconductor）公司推出的一款高性能P沟道场效应管（MOSFET），其设计旨在满足各种电子电路在开关和放大功能方面的需求。该器件具有1.3W的最大功率处理能力，额定电压为30V，以及2.8A的最大连续电流。这款MOSFET采用SOT-23封装，适合于各种小型化电子设备，为设计师提供了灵活的选择。

二、产品特性

1. 封装与尺寸

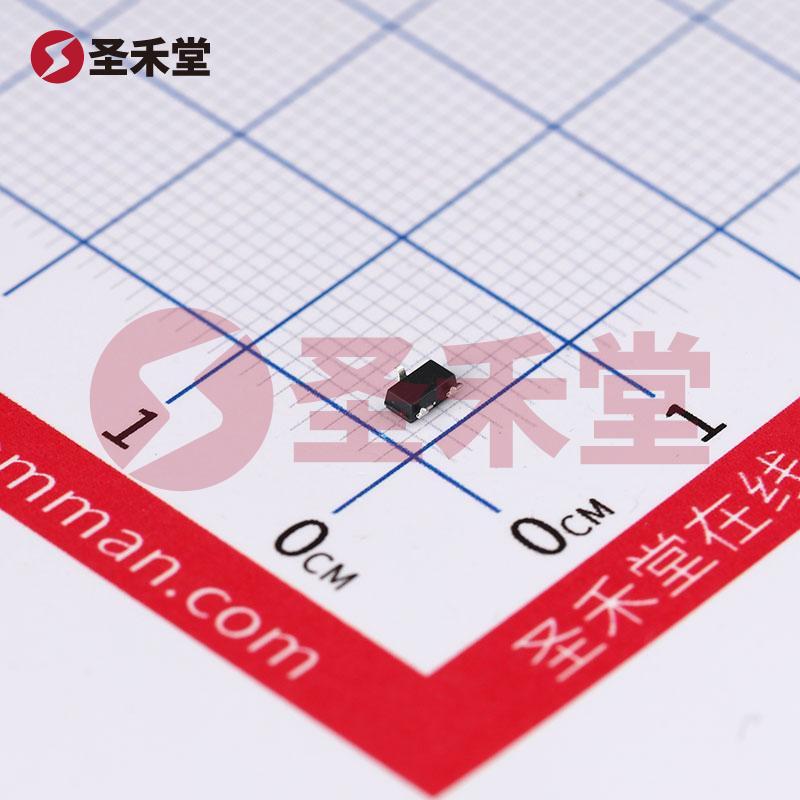

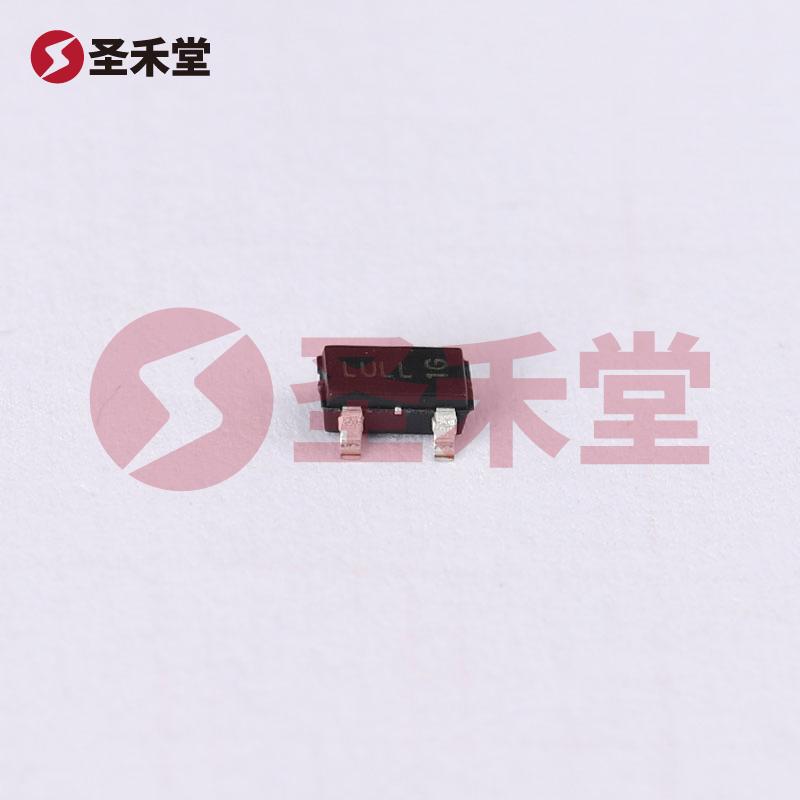

   AOSS21319C采用SOT-23封装，具有紧凑的外形设计，这使其非常适合用于空间有限的电路板上。该封装形式有助于优化PCB设计，并减少元器件间的干扰。

2. 电气性能

   • 额定击穿电压: 30V，确保在大多数应用中具备良好的电压承受能力。
   • 最大连续漏电流: 2.8A，适合于大多数中等负载的驱动应用。
   • 功率耗散: 1.3W，提供稳定的热管理能力，适于高负载和长期运行的应用。

3. 开关特性
   AOSS21319C具备快速开关特性，使其在高频应用中的表现十分优秀。低导通电阻和快速上升/下降时间意味着可以有效降低在开关过程中的能量损耗，提高整体电路效率。

4. 温度特性
   该MOSFET能够在-55°C至+150°C的广泛工作温度范围内稳定工作，满足各种工业和消费类电子产品对工作环境的需求。

5. 良好的抗干扰性
   P沟道MOSFET的特性使其在高电磁干扰环境中表现良好，能够有效抑制外部噪声的影响。

三、应用领域

AOSS21319C可广泛应用于多个电子领域，包括但不限于：

1. 开关电源
   该MOSFET特别适合用于开关电源设计中，凭借其低导通阻抗和快速开关能力，可以提高电源的效率和响应速度。

2. 电池管理系统
   在电池管理应用中，可以用作电池的开关控制元件，帮助实现对充放电过程的精确控制，从而延长电池使用寿命。

3. 汽车电子
   由于其优良的热特性和可靠性，AOSS21319C也可以应用于汽车电子设备中，如电机驱动和车间电源管理系统。

4. 消费类电子产品
   该MOSFET广泛应用于智能手机、平板电脑等消费类电子产品中，以提高电路的能效和性能。

5. 工业控制
   在工业自动化系统中，作为开关器件发挥重要作用，能够控制各种负载以实现自动化操作。

四、总结

AOSS21319C是一款高性能的P沟道MOSFET，具备出色的电气性能和稳定的工作特性，适合于多种电子电路的设计需求。其应用范围涵盖开关电源、电池管理、汽车电子和消费类产品等多个领域。凭借其紧凑的SOT-23封装与良好的热管理能力，AOSS21319C为设计师在小型化高效电路设计中提供了可靠的选择。选择AOSS21319C就是选择性能与可靠性的完美结合，无疑是现代电子设计中不可或缺的重要元件。
