FDV301N

FDV301N 产品概述

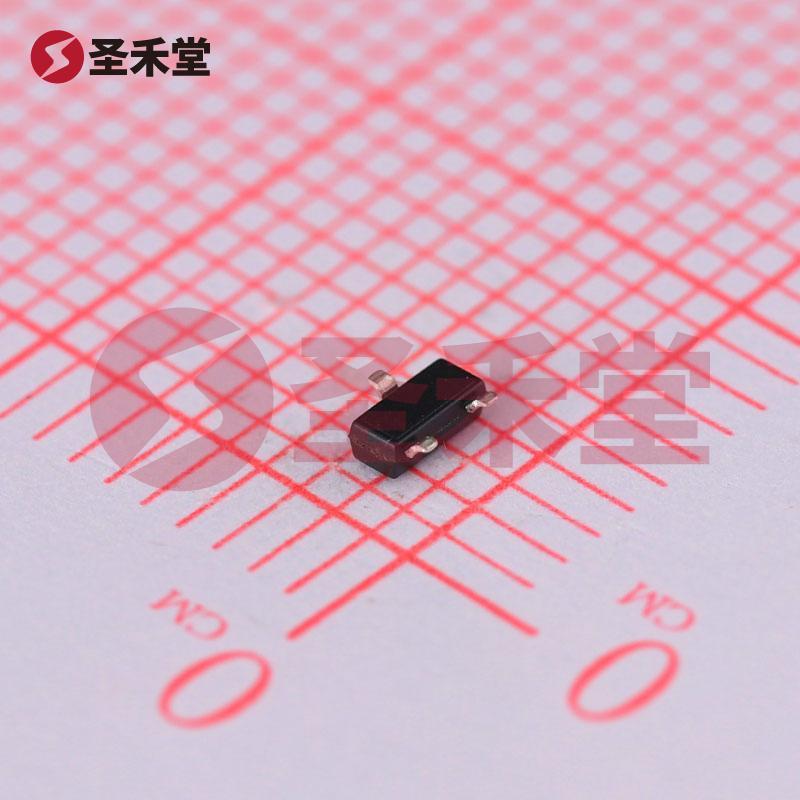

FDV301N 是一款高性能的N通道MOSFET（场效应晶体管），由安森美半导体（ON Semiconductor）制造。它采用SOT-23封装，适用于表面贴装技术（SMT），为现代电子系统提供了优秀的电源管理和开关功能。由于其优良的电气特性和小巧的封装，FDV301N 在消费电子、工业控制以及汽车电子等多个领域得到了广泛应用。

主要参数

1. FET 类型：N 通道
2. 技术：MOSFET（金属氧化物半导体场效应晶体管）
3. 漏源电压（Vdss）：25V
4. 连续漏极电流 (Id)：在25°C时具有220mA的电流承载能力，确保在各种工作条件下的稳定性与可靠性。
5. 驱动电压：最小Rds(on)为2.7V，最大Rds(on)为4.5V，表明在较低驱动电压下也能够有效导通，有助于降低驱动功耗。
6. 导通电阻 (Rds(on))：在最大电流400mA和Vgs为4.5V时，导通电阻最大值为4Ω。
7. 阈值电压 (Vgs(th))：在不同Id时，其最大值为1.06V @ 250µA，表示开关的敏感性高，能够在较低的栅极电压下开始导通。
8. 栅极电荷 (Qg)：在4.5V下，最大栅极电荷为0.7nC，说明在快速切换的应用中，其驱动功耗较低。
9. 输入电容 (Ciss)：在10V下，最大输入电容为9.5pF，低输入电容有助于提高开关速度，降低切换损耗。
10. 功率耗散：该MOSFET在25°C下的功率耗散最大为350mW，为系统提供了较高的效率。
11. 工作温度范围：FDV301N 能够在-55°C 至 150°C 的宽广温度范围内工作，适合各种恶劣环境的应用。
12. 安装类型：表面贴装型，使其适合现代小型化电路的设计需求。
13. 封装类型：SOT-23，尺寸小巧且适合高密度组装。

应用场景

FDV301N由于其优异的电气特性，非常适合在多种应用场景中使用，包括但不限于：

1. 电源管理：可以作为开关稳压器中的开关元件，优化电源效率，降低能量损耗。
2. LED 驱动：在LED驱动电路中用作开关，能够实现对LED的通断控制，延长LED使用寿命并提高可靠性。
3. 电池供电设备：适用于便携式电子产品，如智能手机、平板电脑等，减少功耗并提高整体效能。
4. 汽车电子：在汽车电源系统中，作为负载开关或电机驱动器，提供高效的电流控制。
5. 工业控制：用于传感器以及执行器驱动，实现高效的自动化控制。

结论

综上所述，FDV301N N通道MOSFET不仅具备出色的电气性能、低功耗和宽工作温度范围，还具有小巧的SOT-23封装，为各种电子设计提供了灵活的解决方案。凭借其高效率，高灵敏度以及广泛的应用前景，FDV301N 是现代电子设计师的理想选择。无论是在消费电子、工业控制，还是汽车电子领域，FDV301N均能帮助开发出更加高效、可靠和节能的产品。
