PIC18F46K22-I/PT

PIC18F46K22-I/PT 产品概述

1. 产品简介

PIC18F46K22-I/PT 是由美国微芯科技（Microchip Technology Inc.）生产的一款高性能 8 位单片微控制器（MCU）。该芯片特别适合于需要较高处理能力和多种接口连接能力的嵌入式系统应用。PIC18F46K22的内置特性使其在家用电器、汽车电子、工业控制、通讯设备等广泛应用领域中表现出色。

2. 主要特性

• 核心处理器: PIC18系列，8位架构
• 工作频率: 最高可达 64MHz，这使得该芯片可以快速执行复杂的算法和控制任务。
• 连接能力: 该微控制器支持多种通信协议，包括I²C、SPI和UART/USART，方便了与其他设备的连接与数据交互。
• 丰富的外设: 包括欠压检测/复位（UVLO）、高低电平检测（HLVD）、上电复位（POR）、脉宽调制（PWM）、看门狗定时器（WDT）等，增加了系统的安全性和可靠性。
• 多达 35 个 I/O 引脚: 灵活应对各种外部设备和传感器的连接需求。
• 程序存储容量: 提供 64KB 闪存（32K x 16），足够用于存储复杂的控制逻辑和应用程序。
• EEPROM 容量: 1K x 8 的 EEPROM，使得用户可以进行数据持久化储存，适用于保存配置信息和状态数据。
• RAM 大小: 3.8K x 8 的 RAM 提供充足的临时数据存储空间，适应复杂的应用场景。
• 工作电压范围: 2.3V ~ 5.5V，广泛适用于多种电源环境，为用户提供了更大的设计灵活性。
• 数据转换器: 集成了 30 个 10 位的模数转换器（ADC），极大地扩展了其对模拟信号处理的能力。
• 内置振荡器: 不需要外部振荡器，简化了电路设计，减少外部元件的使用。
• 工作温度范围: -40°C ~ 85°C，适合在严苛环境下运行。

3. 封装和安装

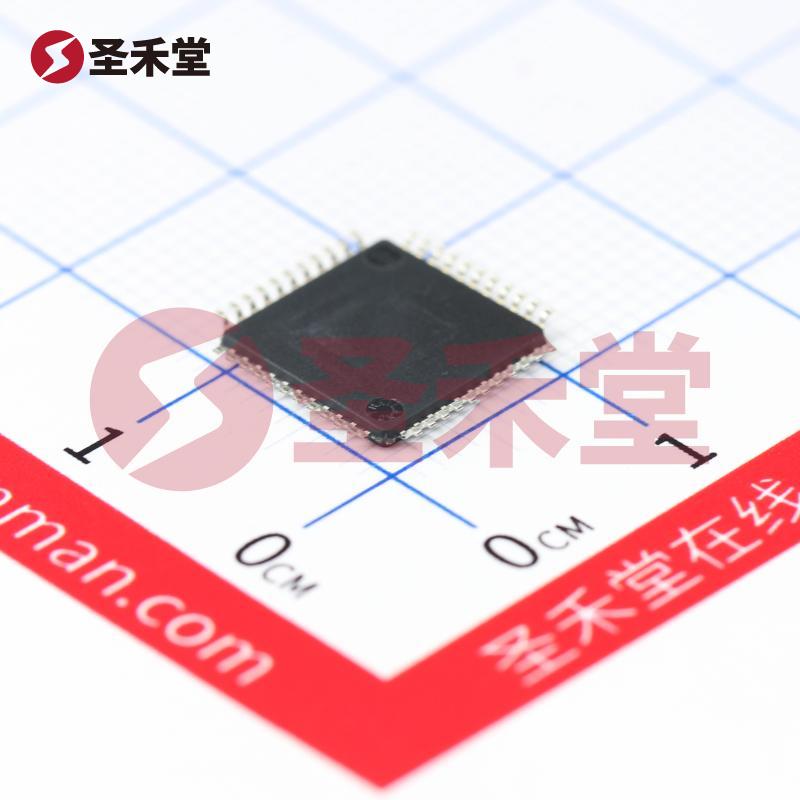

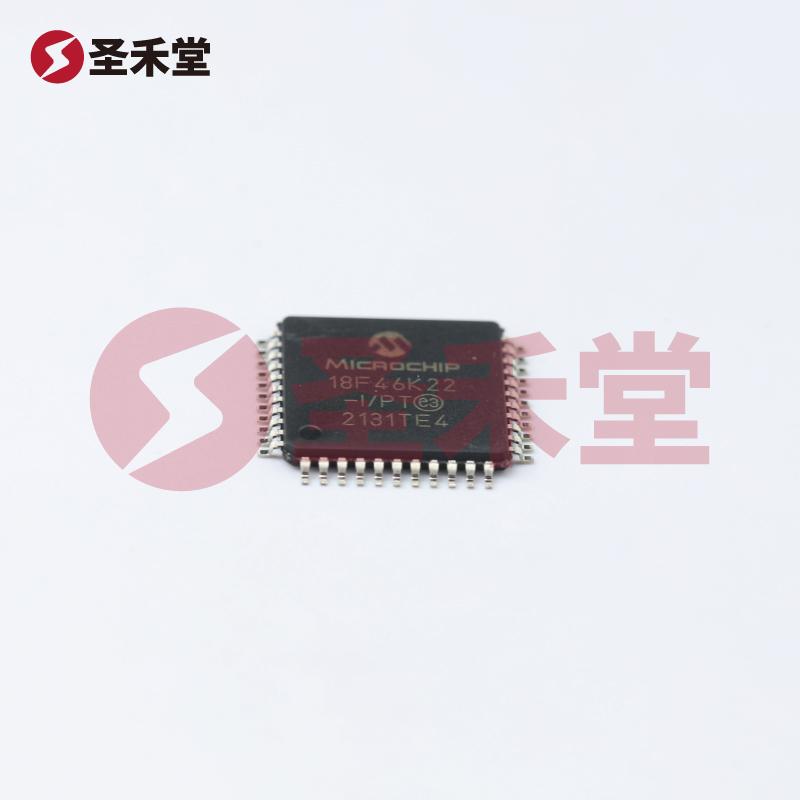

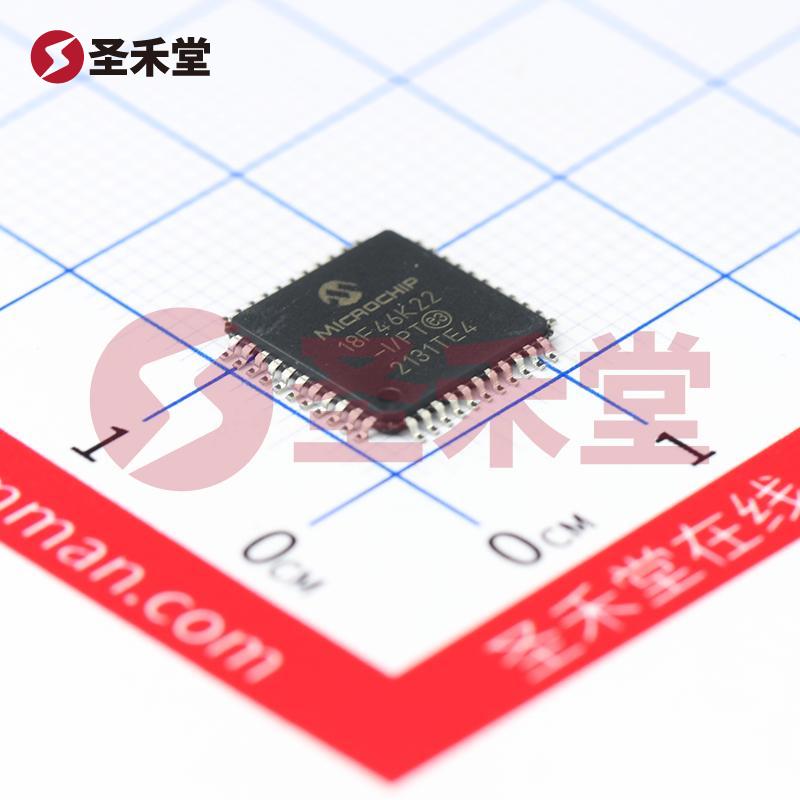

PIC18F46K22-I/PT 采用了 44-TQFP（Thin Quad Flat Package）封装，尺寸为 10mm x 10mm。表面贴装型的设计使得其在现代 PCB 设计中易于安装，适应了紧凑设计的需求。

4. 应用领域

得益于其强大功能和接口，PIC18F46K22 的适用场景包括但不限于：

• 家用电器: 用于智能家电的控制器，如洗衣机、空调等。
• 汽车电子: 在车载系统中应用，如发动机控制单元（ECU）、传感器接口等。
• 工业控制: 适用于自动化设备、制造过程监控及执行。
• 医疗设备: 运行生命体征监测仪和其他医疗仪器的控制单元。
• 通讯设备: 用于数据传输装置和网络设备的控制。

5. 开发支持

微芯科技为 PIC18F46K22 提供了丰富的开发工具和支持，包括 MPLAB X IDE 开发环境、XC 编译器及各种配套的开发板。这些工具简化了用户的开发流程，并加速了产品的上市时间。

6. 结论

总体而言，PIC18F46K22-I/PT 是一款功能全面、灵活配置的 8 位单片机，凭借其高性能处理能力、丰富的外围接口和多样的应用场景，成为设计工程师在现代嵌入式系统中广泛使用的理想选择。无论是家庭自动化、汽车电子还是工业控制系统，PIC18F46K22 都能提供可靠的解决方案，帮助研发团队创造出更加智能和高效的产品。
