输出类型 | 固定 | 输入电压 | 2.7V~18V |
输出电压 | 2.5V | 输出电流 | 10mA |
精度 | ±0.1% | 温度系数 | 8ppm/℃ |
电压基准类型 | 串联 | 静态电流 | 1.2mA |
噪声(0.1Hz-10Hz) | 3uVp-p | 工作温度 | -40℃~+125℃@(Ta) |
概述

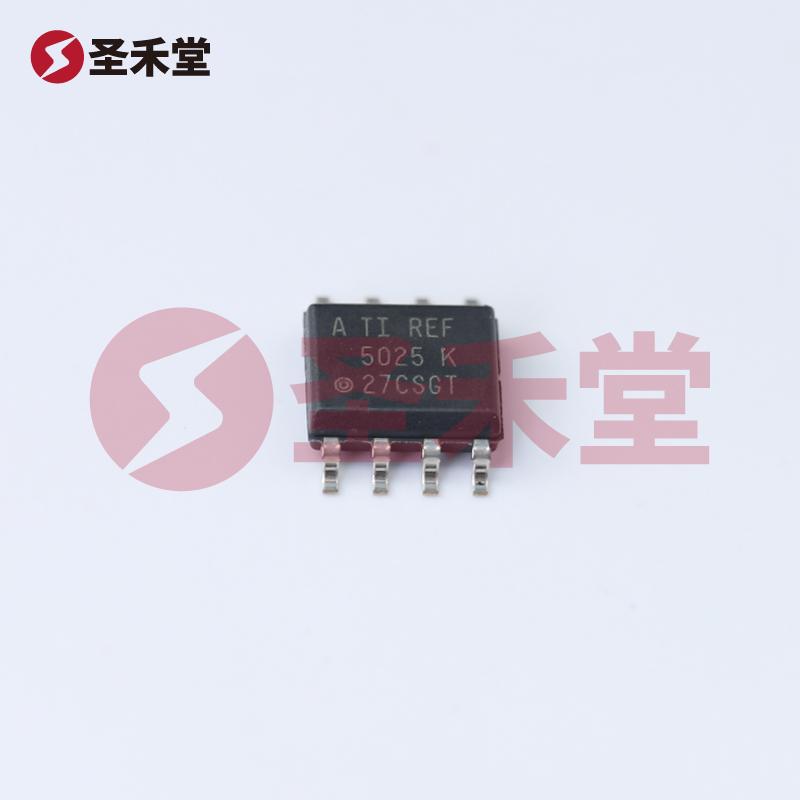

REF5025AIDR是一款由德州仪器(Texas Instruments, TI)生产的高精度电压基准芯片。作为一款固定输出型电压基准,REF5025AIDR以其优良的性能和可靠性,广泛应用于各种电子设备和系统中。这款芯片的输出电压稳定在2.5V,能够有效满足当今高精度模拟电路对稳定电压源的需求。
核心特点
输出特性: REF5025AIDR提供固定的2.5V输出电压,其输出电流能力达到10mA,能为多个负载提供稳定的供电。这一特性使得该基准电压适用于多种应用,包括模数转换器(ADC)、数模转换器(DAC)和其他要求高精度电源的电路。
输入电压范围: 输入电压范围为2.7V至18V,能够在多种不同的工作环境下灵活使用。对于电源系统设计,这种宽输入范围有助于简化设计,降低设计中的电源转换和稳压环节。
精确度和稳定性: REF5025AIDR的电压容差为±0.1%,这保证了其输出电压的高精度与稳定性。此外,该芯片具有8ppm/°C的温度系数,意味着其输出电压会随着环境温度变化而保持极小的变化。这在极端温度变化的应用中尤为重要,极大地提高了设备的可靠性。
低噪声特性: REF5025AIDR在0.1Hz至10Hz频段内的噪声值为3µVp-p,这一低噪声特性使得该芯片非常适合用于高精度信号采集系统,降低了由电源噪声引发的信号干扰。
电流消耗: 芯片的供电电流为1.2mA,低功耗的特性使得REF5025AIDR适用于对功耗敏感的应用场景,如移动设备和便携式仪器等。
宽工作温度范围: REF5025AIDR的工作温度范围为-40°C至125°C,能够满足严苛的环境要求,适用于工业、汽车以及其他要求高温稳定性的场合。

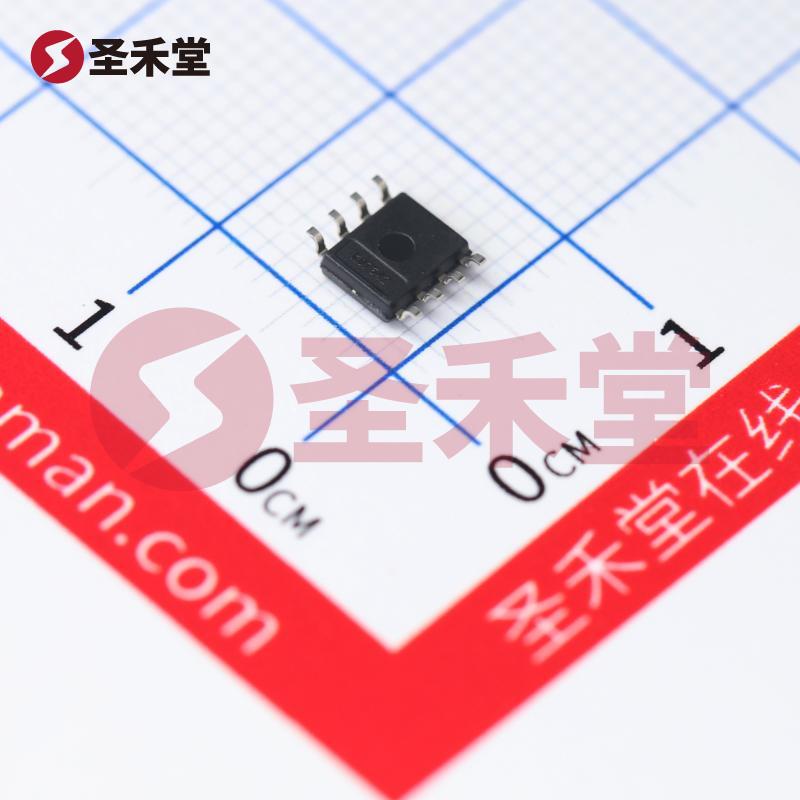

封装与安装类型: 采用表面贴装型SOIC-8封装,方便在现代自动化生产线中进行快速、高效的组装。该封装的紧凑设计使得其可以轻松地集成到各种电路板中。
应用场景
REF5025AIDR尤其适用于高精度测量设备、医疗仪器、工业测量设备、汽车电子、通信及消费电子等领域。它不仅可以作为ADC/DAC的基准电源,还可以用作各种模拟信号处理电路中的电源参考。其优越的温度特性和低噪声特征使得它在高精度和高稳定性要求的应用中表现出色。
总结
总的来说,REF5025AIDR是德州仪器推出的一款高性能电压基准芯片,凭借其高精度、低噪声、宽温度范围等多个优点,成为众多电子设计师的优选方案。无论是在高端消费电子、工业控制,还是在汽车电子领域,REF5025AIDR都以其卓越的性能与可靠性,帮助工程师们满足各种复杂应用的需求。
