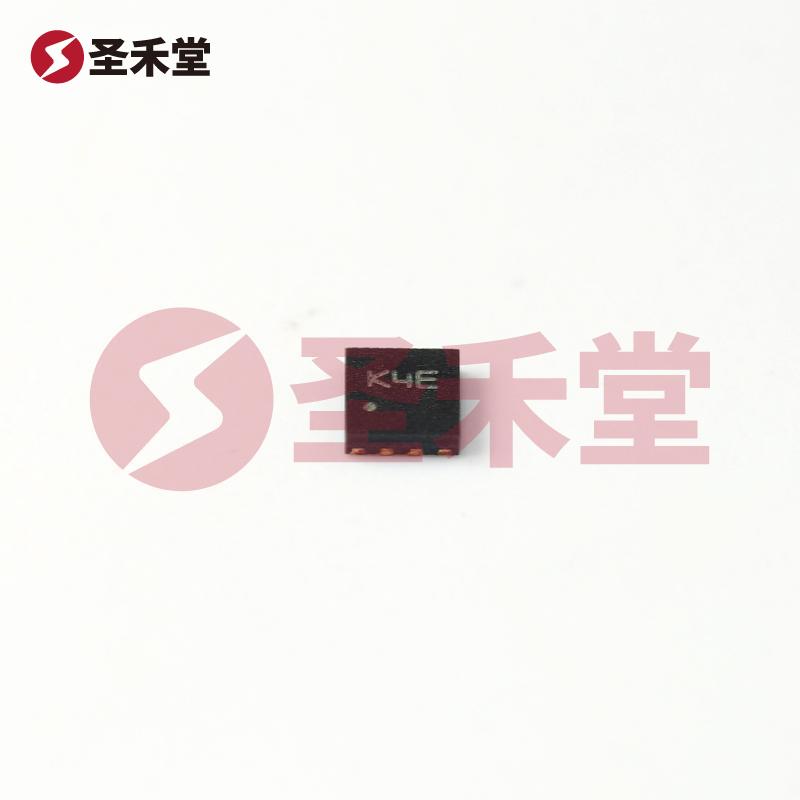

LM358QT 产品实物图片

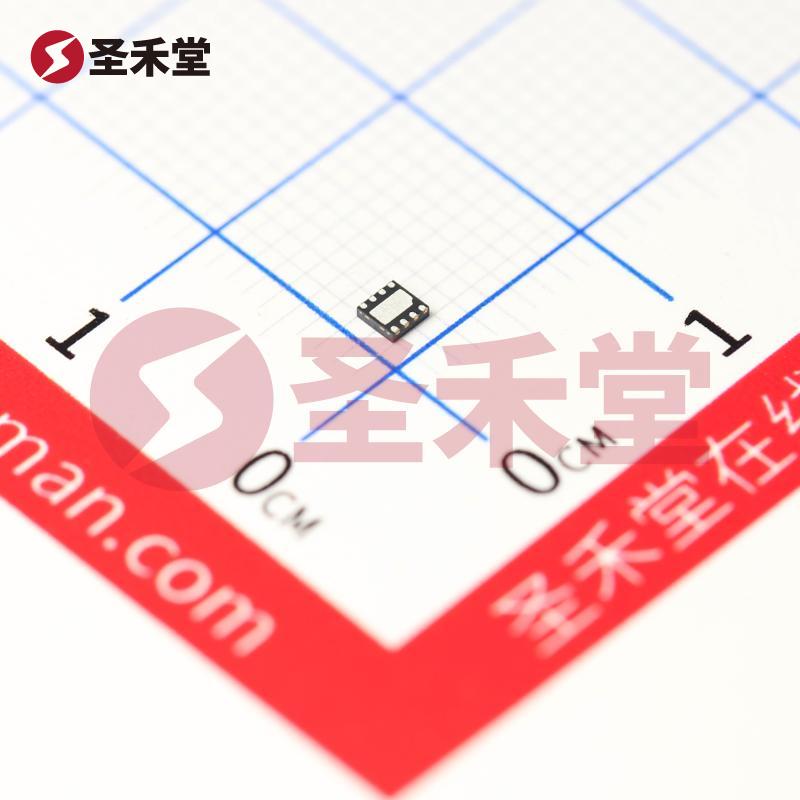

LM358QT 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

LM358QT

商品编码: BM69418078
品牌 :
ST(意法半导体)
封装 :
8-DFN(2x2)
包装 :
编带
重量 :
-
描述 :
运算放大器 0.6V/us 双路 20nA 1.1MHz DFN-8-EP(2x2)
库存 :
17274(起订量1,增量1)
批次 :
2年内
数量 :
X
0.514
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.514
--
3000+
¥0.48
--
45000+
产品参数
产品手册
产品概述

LM358QT参数

放大器数双路最大电源宽度(Vdd-Vss)30V
增益带宽积(GBP)1.1MHz输入失调电压(Vos)7mV
输入失调电压温漂(Vos TC)30uV/℃压摆率(SR)0.6V/us
输入偏置电流(Ib)20nA噪声密度(eN)55nV/√Hz@1kHz
共模抑制比(CMRR)85dB输出电流40mA
工作温度0℃~+70℃

LM358QT手册

LM358QT概述

LM358QT 产品概述

产品简介

LM358QT 是一款由意法半导体(STMicroelectronics)制造的高性能运算放大器,适用于多种模拟信号处理应用。该器件具备双路放大配置,适用于在同一电路中需要多重信号放大的场景。这款运算放大器以其卓越的性能参数和灵活的应用范围而闻名,尤其适合那些对工作电压、噪声水平和输入偏置电流有严格要求的电子设计。

基本参数与性能

LM358QT 的关键性能指标包括:

  • 放大器类型:通用运算放大器
  • 电路数:双路(两路放大器)
  • 压摆率:0.6 V/µs,确保在快速信号变化的情况下,能够保持良好的线性响应
  • 增益带宽积:1.1 MHz,可在小信号增益配置下提供较好的频率响应
  • 输入偏置电流:仅有20 nA,适合低功耗应用
  • 输入补偿电压:2 mV,有助于提高系统的精度
  • 供电电流:700 µA,允许其在低功耗设计中运行
  • 输出电流/通道:可达60 mA,能够驱动较为复杂的负载
  • 供电电压:单/双电源范围为3V ~ 30V(±1.5V ~ 15V),灵活的供电选项使其适合各种电源设计

LM358QT 工作温度范围为0°C到70°C,确保其在大多数商业和工业环境中都能稳定运行。

封装与安装

该产品采用8-UFDFN裸露焊盘封装,尺寸为2x2毫米,符合表面贴装技术(SMD)。这种封装设计不仅能有效节省电路板空间,同时还有助于提高热性能,适合密集型电路设计。封装中裸露焊盘的设计提升了散热性能,使得电路在处理大功率时依然能够保持稳定。

应用场景

LM358QT 能够广泛应用于多个领域,如:

  1. 信号放大:在音频处理、传感器信号放大等场合中应用广泛。
  2. 滤波器设计:作为主动滤波器的核心元件,有助于实现高效的信号处理。
  3. 比较器:可以作为电压比较器使用,方便在多种监测和测量应用中操作。
  4. 数据采集:适合用于模拟信号处理和数据采集系统,提高系统的整体精度。
  5. 电源管理:在转化电源和负载时,可以用来提升控制信号的质量。

总结

LM358QT 运算放大器凭借其出色的技术参数和灵活的应用选择,成为了电子工程师设计中的得力助手。意法半导体提供的这一款元器件不仅适用于各种商业用途,同时也适合快速原型开发和实验室研究,确保设计的可靠性与高效性。无论是用于低功耗应用,还是需要高精度过滤和放大的场合,LM358QT 都是一个值得考虑的优质选择。
