L2N7002KLT1G

产品概述：L2N7002KLT1G N沟道 MOSFET

一、产品简介

L2N7002KLT1G 是一种功能强大且高效的 N 沟道场效应管（MOSFET），它具有其优良的电气特性和紧凑的封装，适合各种低功耗应用。该器件的主要特点包括额定功率为 300 mW，耐压为 60V，以及最大的漏电流为 320mA。这些特性使 L2N7002KLT1G 成为电源管理、开关控制等应用场合的理想选择。

二、器件特性及规格

• 型号: L2N7002KLT1G
• 类型: N 沟道 MOSFET
• 最大功率: 300 mW
• 最大漏源电压 (VDS): 60 V
• 最大漏电流 (ID): 320 mA
• 门阈电压 (VGS(th)): 通常在 2V 到 4V 之间

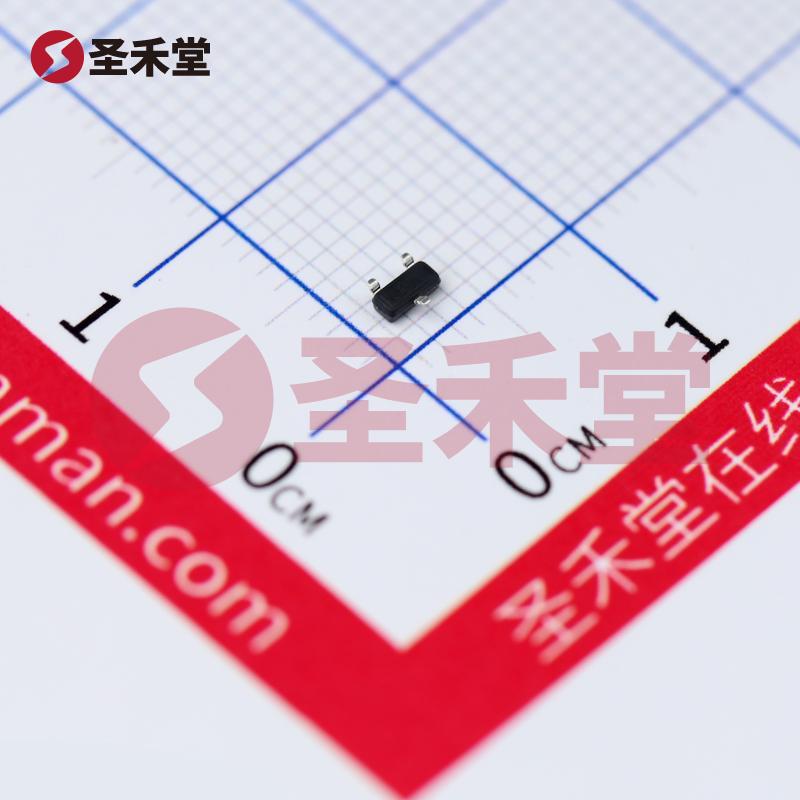

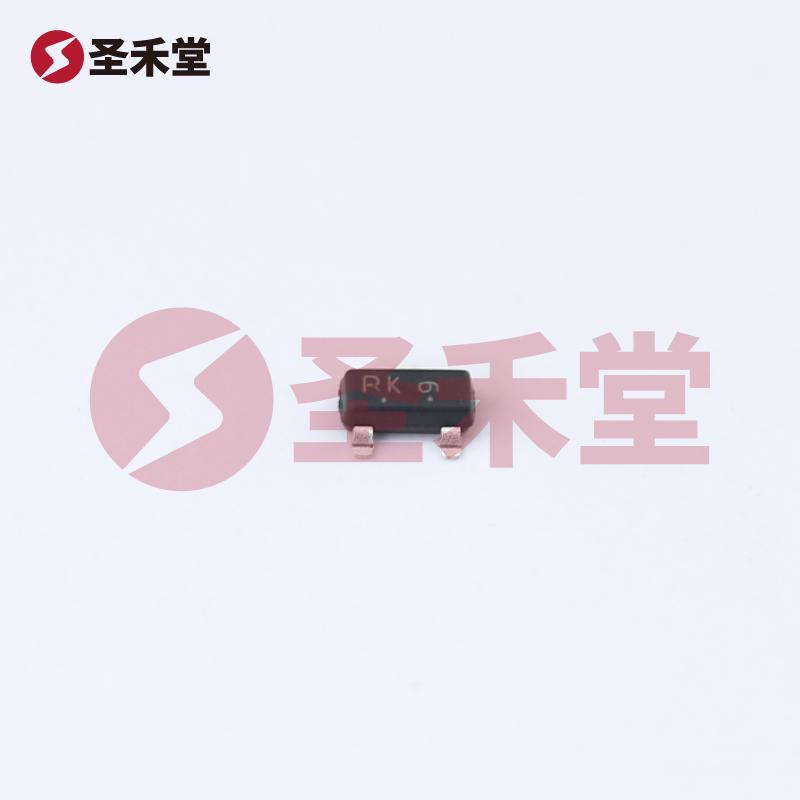

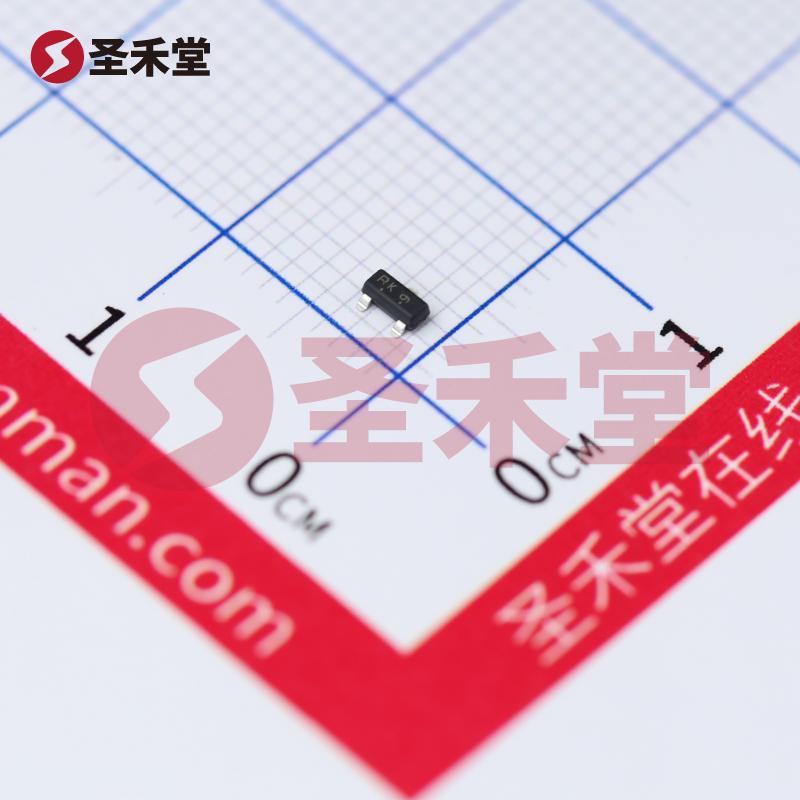

• 封装: SOT-23 (SOT-23-3)
• 工作温度范围: -55°C 至 +150°C
• 特征: 低开关损耗、快速开关速度、优良的开关特性

三、应用场景

1. 开关电源: L2N7002KLT1G 可用于高频开关电源的主开关，它低的导通电阻（RDS(on)）能够减少开关损耗，从而提高整体效率。

2. 负载开关: 该 MOSFET 能够用于控制负载的连接与断开，例如在便携式电子设备中对电池管理进行高效控制。

3. 线性调节器: L2N7002KLT1G 还可用作线性电压调节器中的高侧开关，能够在确保稳定输出的同时，降低功耗。

4. 信号开关: 该器件用于各种数字和模拟信号的开关控制，具备相应的开关速度，适合音频及视频信号的切换。

5. 电子负载: 在高频电子负载应用中，L2N7002KLT1G 的快速开关特性和小封装尺寸使其易于集成与布局。

四、设计注意事项

在设计电路时，应注意 L2N7002KLT1G 的封装限制和电气参数。为了确保稳定的工作性能，应仔细选择适合其最大功耗的散热方案。此外，由于该 MOSFET 的门阈电压较低，因此驱动电路应能够提供足够的栅极电压（通常大于其 VGS(th)）以确保其完全导通。在设计中考虑到这些参数，可以有效提高电路的整体可靠性及性能。

五、竞争优势

L2N7002KLT1G 的优势在于其超小型封装和优秀的电气性能，使其非常适合现代电子产品的设计需求。传统的大功率开关器件往往体积庞大且功耗高，而 MOSFET 技术则为开发者提供了更为灵活且高效的解决方案。此外，LRC（乐山无线电）作为知名的电子元器件制造商，对产品质量的严格把控也为用户提供了额外的安心保障。

通过对 L2N7002KLT1G 的深入理解，设计工程师可以最大限度地发挥该器件的优势，使其在各种应用场合中实现最佳的性能表现。该 MOSFET 以其出色的特性和宽广的适用范围，成为了众多电子产品中不可或缺的重要元件。
