B280-13-F

产品概述：B280-13-F 肖特基二极管

一、基本信息

B280-13-F 是由美台品牌 DIODES 生产的一款高性能肖特基二极管，采用 SMB（DO-214AA）封装，具有优异的电气特性和广泛的应用场景。此器件专为高效整流和快速开关应用而设计，能够在极端环境下稳定工作，其工作温度范围为 -65°C 到 +150°C，满足各种工业和消费电子应用的需求。

二、电气参数

1. 电流和电压特性：

   • 平均整流电流（Io）：该二极管的平均整流电流为 2A，能够满足大多数中等功率应用的要求。
   • 正向电压（Vf）：在 2A 的正向电流下，其正向电压为 790mV，这一低电压特性能够有效减少在整流操作中产生的功率损耗，提升整体效率。
   • 反向电压（Vr）：B280-13-F 的最大反向电压为 80V，适合用于高压应用场合。
   • 反向泄漏电流：在最大反向电压 80V 下，反向泄漏电流仅为 7mA，低泄漏特性使其在待机状态下更为高效，减少能量损耗。

2. 速度特性：

   • 此肖特基二极管设计为快速恢复，恢复时间小于等于 500ns，在高频率开关应用中表现出色，确保信号的快速响应与稳定性。

三、应用场景

B280-13-F 肖特基二极管适合用于多种电气和电子设备中，广泛应用于：

• 开关电源：在开关电源的整流阶段，利用其低正向电压和快速恢复时间，能够提高转换效率，减少发热。
• 逆变器：在光伏和风能逆变器中，该二极管可以有效地进行能量转化，提高系统的发电效率。
• 电池管理系统：适用于电池充放电管理，帮助提高能量利用率并保证电池的长寿命。
• 电气绝缘和保护电路：在电源线对地的变压器隔离和保护电路中，B280-13-F 能够有效防止反向电压对设备的损害。
• 消费类电子：例如移动设备、电动工具和其他便携式电子产品中，维护其电源管理和保护的有效性。

四、封装与互换性

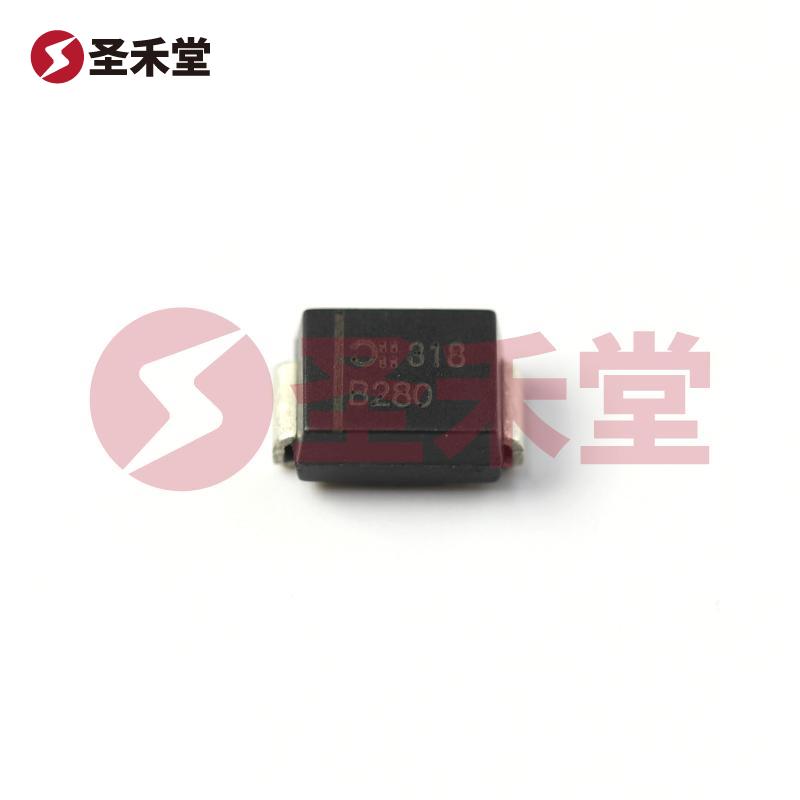

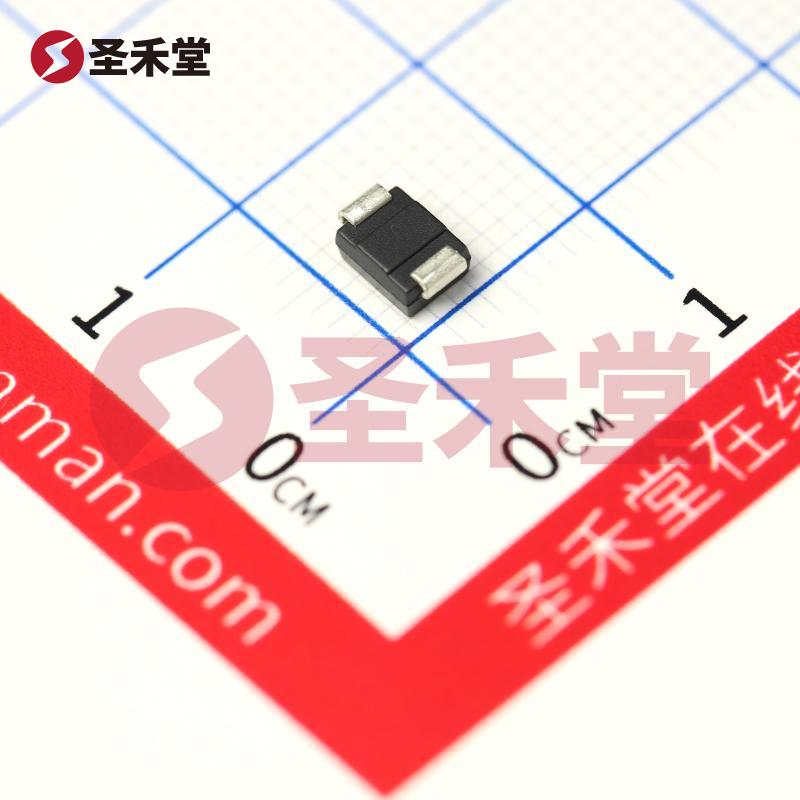

B280-13-F 采用 SMB（DO-214AA）封装，该封装形式具备较好的散热特性，便于在表面贴装技术（SMT）中使用。该封装设计确保在高温和高湿环境下的稳定性，适合自动化生产线的需求。同时，SMB 封装的标准化，使得 B280-13-F 可以与其他品牌类似规格的二极管兼容，方便设计师进行元器件选择和替换。

五、总结

B280-13-F 是一款高性能肖特基二极管，凭借其优异的电压电流特性、快速响应速度以及广泛的工作温度范围，成为现代电源管理和整流应用中的理想选择。DIODES 品牌的可靠性和制造工艺，进一步保证了 B280-13-F 在各种严苛条件下的稳定工作。该器件的广泛适用性，使其在工业、消费类电子和可再生能源等领域的应用越来越普及，为各种电气设计提供了可靠的解决方案。
