DMN53D0LW-7

DMN53D0LW-7 产品概述

一、产品简介

DMN53D0LW-7是一款高性能的N沟道MOSFET，采用SOT-323封装，设计用于广泛的应用场合，特别是在需要高效率和低功耗的场景中。该MOSFET具有卓越的电气性能，能够有效地处理50V的漏源电压和360mA的连续漏极电流，适合用于各种开关电源、驱动电路及负载管理解决方案。

二、技术规格

• FET类型: N通道
• 技术: MOSFET（金属氧化物场效应晶体管）
• 漏源电压（Vdss）: 50V
• 工作电流（Id）: 25°C条件下最大连续漏极电流为360mA
• 驱动电压:
  • 最大Rds On时的驱动电压：5V
  • 最小Rds On时的驱动电压：10V
• 导通电阻（Rds On）: 在10V时，270mA条件下最大值为2Ω
• 阈值电压（Vgs(th)）: 在100µA条件下最大值为1.5V
• 栅极电荷（Qg）: 在10V条件下最大为1.2nC
• 栅极-源极电压（Vgs）: 最大值为±20V
• 输入电容（Ciss）: 在25V时最大值为45.8pF
• 功率耗散（Pmax）: 最大320mW（Ta）
• 工作温度: -55°C至150°C（TJ）

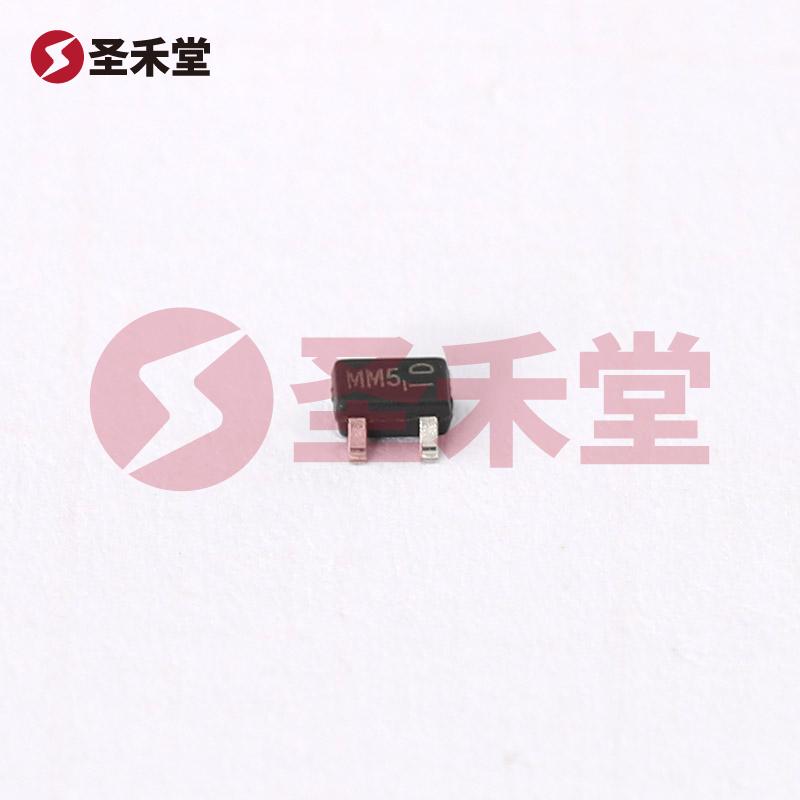

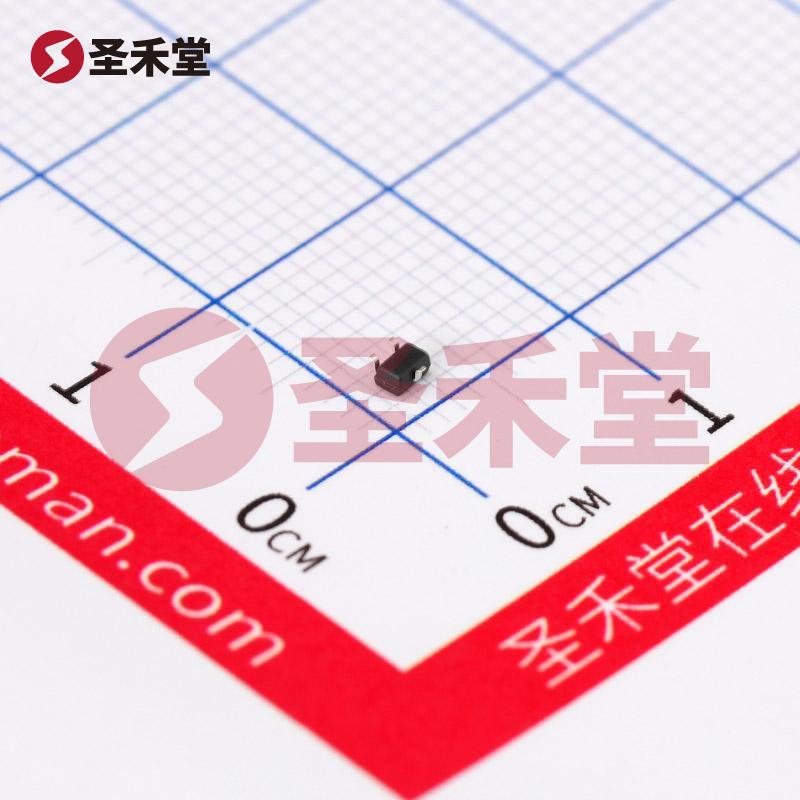

• 封装类型: 表面贴装型（SOT-323）

三、应用领域

DMN53D0LW-7适用于各种电子设备的高效开关和信号处理，主要应用场景包括：

1. 电源管理: 使用DMN53D0LW-7，可以在开关电源中实现高效的电源转换和管理。
2. 负载开关: 该MOSFET能够平稳地驱动负载，适合在智能家居和工业控制中广泛应用。
3. 低功耗电路: 因其出色的Rds On性能，DMN53D0LW-7能够有效降低电路的功耗，提高系统的能效。
4. 便携式设备: 小型封装使其非常适合用于空间受限的便携式设备，如手机、手持设备和便携式充电器。

四、优势与特点

1. 高效性能: 低导通电阻和高连续漏极电流能力，使得DMN53D0LW-7在高频和大电流的应用中表现优异。
2. 宽广工作温度: 工作温度范围 -55°C 至 150°C 使其在极端环境下依然能够稳定工作。
3. 小型化设计: SOT-323封装优化了空间利用率，适合紧凑型电路设计，提高了设计灵活性。
4. 简化驱动: 适宜的阈值电压和栅极电荷，使得DMN53D0LW-7能够方便和快速地响应输入信号，从而简化电路设计。

五、市场定位与总结

作为美台半导体（DIODES）的一款高可靠性产品，DMN53D0LW-7不仅满足了现代电子产品对高效能、高规格的要求，还解决了小型化和功率密度增加所带来的挑战。其优异的电气性能以及广泛的应用适应性，使得DMN53D0LW-7在众多市场中占有一席之地，为设计工程师提供了极具价值的选择。

总之，DMN53D0LW-7是一款高性能、低功耗、高温度适应性的N通道MOSFET，适合用于多种电子应用中，是现代电子设计的重要组成部分。使用此产品，可以提高系统的整体性能和能效，助力各种技术应用的发展。
