BC807-16LT1G

产品概述: BC807-16LT1G

BC807-16LT1G 是一款由安森美（ON Semiconductor）制造的高性能PNP型晶体管，适用于各类电子电路的开关和放大应用。这款三极管具有优良的电气性能和广泛的应用范围，尤其在高频和高温环境下能够可靠工作。以下是对其主要参数及应用场景的详细分析。

1. 基本参数

• 晶体管类型: PNP
• 最大集电极电流 (Ic): 500 mA
• 最大集射极击穿电压 (Vce): 45 V
• 饱和压降 (Vce(sat)):
  • 700 mV @ 50 mA
  • 500 mV @ 500 mA
• 最大集电极截止电流 (ICBO): 100 nA
• 最小直流电流增益 (hFE): 100 @ 100 mA，1 V
• 功率最大值: 300 mW
• 跃迁频率 (ft): 100 MHz
• 工作温度范围: -55°C ~ 150°C
• 封装类型: SOT-23-3（TO-236）

2. 设计与封装

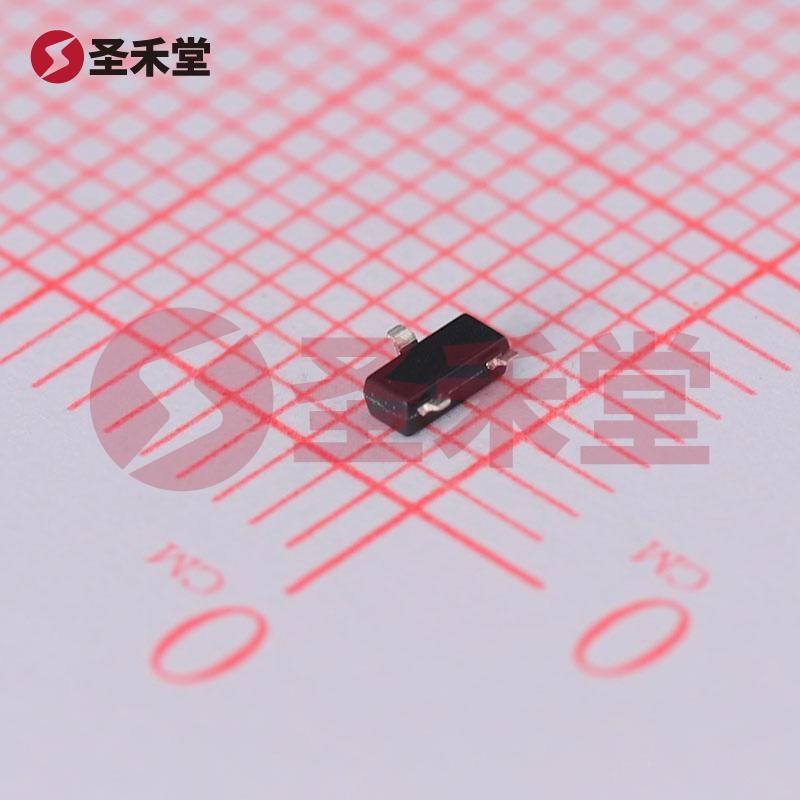

BC807-16LT1G 采用 SOT-23 封装，适合表面贴装技术（SMT）。这种小型封装的设计使得它能够在空间有限的 PCB 设计中有效利用有利于散热与电气性能的高效布局。SOT-23 封装不仅提供了紧凑的尺寸，还有效降低了对焊接过程的要求，为用户带来更高的制造灵活性。

3. 性能特征

BC807-16LT1G 的最大集电极电流可达 500 mA，使其适用于中等功率的开关与放大应用。同时，它的最大集射极击穿电压为 45 V，适合多种负载条件下的稳定工作。此外，它的跃迁频率高达 100 MHz，确保在高频电路中，同样能保持良好的信号传输质量。

其中，饱和压降 Vce(sat) 在 500 mA 时为 500 mV，这不仅降低了功耗，还提升了整体能量效率；同时，针对更小的电流（50 mA），饱和电压仅为 700 mV，进一步保证了低信号下的高效性能。它的低截止电流 ICBO 为 100 nA，确保在关闭状态下几乎没有漏电流，从而提高电路的功耗效率。

4. 应用场景

BC807-16LT1G 可广泛应用于不同领域，包括但不限于：

• 消费电子产品: 适用于音频放大器、照明控制、传感器接口等应用场景，以确保最佳的音质和控制性能。
• 工业自动化: 在工控设备中，作为开关元件来控制负载，BC807-16LT1G 的稳定性及高精度增益有助于提高产品的可靠性。
• 通信设备: 适合高频信号放大和开关应用，确保在高速数据传输中的信号完整性。
• 汽车电子: 在汽车控制系统中使用，面对复杂环境，BC807-16LT1G 的宽工作温度范围确保其能在极端温度下正常工作，同时出色的电气特性有助于提高车载电子的可靠性。

5. 总结

BC807-16LT1G 作为一款性能卓越的PNP型晶体管，其丰富的规格和坚固的设计使其成为中低功率应用的良好选择。其多样的应用场景和良好的电气性能，尤其适合用于需要高开关频率和紧凑设计的现代电子产品。通过采用高品质的安森美制造工艺，BC807-16LT1G 不仅提供可靠性，还确保了良好的兼容性，使其成为电子设计工程师在选择元器件时的重要考量对象。无论是在消费电子、工业自动化，还是汽车电子中，BC807-16LT1G 都是一个值得信赖的解决方案。
