L7812CV

L7812CV 产品概述

L7812CV 是由意法半导体（STMicroelectronics）推出的一款高性能线性稳压器（LDO），广泛应用于各种电子设备中，以提供稳定的输出电压和可靠的电源管理。该器件的设计目标是将输入电压范围内的高电压降，稳定地转换为固定输出电压的电源，确保其它电路元件获得安全的供电。

基本参数

• 输入电压范围：L7812CV 可接受高达 35V 的输入电压，使其适用于各种电源需求，无论是在高压应用还是稳定的低压条件下。这种宽广的输入电压范围为其在不同设备中的灵活性提供了支持。
• 输出电压：其固定输出电压为 12V，非常适合需要稳定电源的中低功率电子设备，如单片机、传感器、数码电路等。
• 输出电流：该稳压器能够提供高达 1.5A 的输出电流，满足绝大多数消费类电子设备的电流需求。
• 电压降：在 1A 输出电流下，L7812CV 的最大电压降为 2V，确保有效的电力输出并提高整体能效。
• 静态电流：其静态电流（Iq）为 8mA，表示在没有负载时设备自身的能耗较低，有助于提升整体系统的能效。

性能特征

• 功率抑制比（PSRR）：L7812CV 的 PSRR 为 55dB（120Hz），能够有效抑制输入电压波动对输出电压的影响，提供稳定可靠的输出，适合于对电源质量要求较高的场合。
• 保护功能：该稳压器内置过温和短路保护功能，能够在过载或短路情况下对电路进行自我保护，从而延长元件的使用寿命并降低故障风险。
• 工作温度：L7812CV 的工作温度范围为 0°C 至 125°C，适用于多种工业和消费类应用，在高温环境下也能稳定运行。

封装与安装

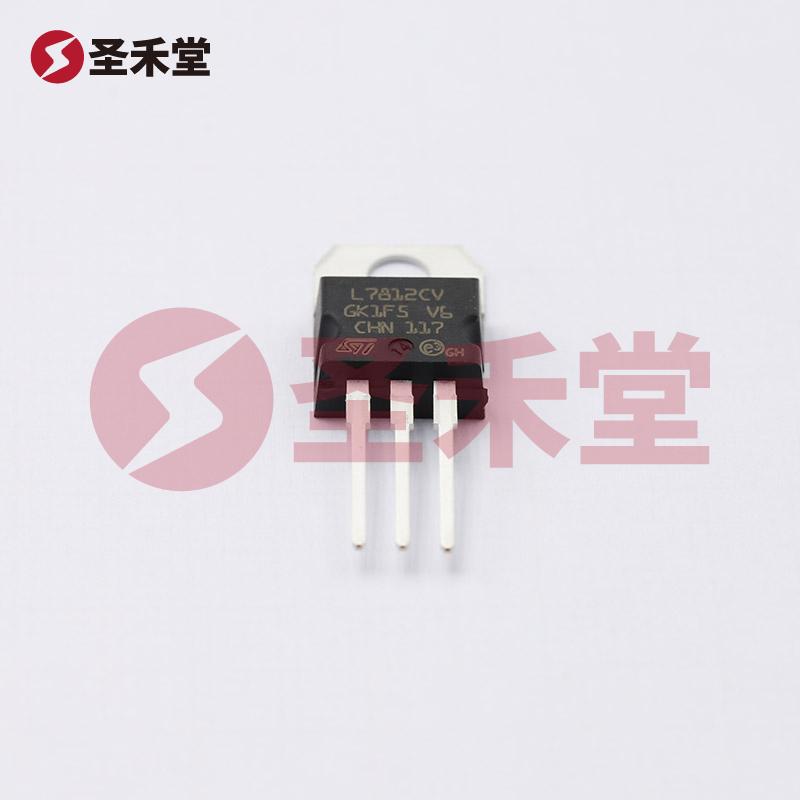

L7812CV 采用 TO-220 封装，这种封装方式不仅为其提供了良好的散热性能，还有助于简化安装过程。TO-220 通孔安装设计使得该稳压器可轻松安装到电路板上，适合批量生产和维护。

应用场景

L7812CV 广泛应用于以下领域：

1. 消费电子：如音响设备、家用电器等，提供稳定的供电。
2. 工业设备：在自动化控制系统中，需要稳定的电源供给以确保可靠性。
3. 通信设备：用于基站、路由器等设备中，保持信号传输的稳定性。
4. 嵌入式系统：常用于微控制器、单片机的供电，保证其正常运行。

总结

总之，L7812CV 是一款高效、稳定且功能全面的线性稳压器，适用于多种应用场景。其宽广的输入电压范围、固定输出电压以及内置的保护功能使得它在现代电子设计中扮演了重要角色。凭借其出色的性能和可靠性，L7812CV 已成为业界广泛认可的选择，为设计师提供了方便又可靠的电源解决方案。无论是在个人项目中还是在商业产品中，L7812CV 都能够助力产品实现卓越的电源管理效果。
