REF3025AIDBZR

REF3025AIDBZR 产品概述

REF3025AIDBZR 是德州仪器（Texas Instruments，TI）推出的一款高精度电压基准芯片，广泛应用于各种电源管理和信号调理电路中。作为一款固定输出电压的基准器，该产品在稳定性、低噪声和温度范围方面表现优异，特别适合需要精确参考电压的应用场景。以下是该产品的详细参数和主要应用领域的深入分析。

核心参数

• 输出电压: REF3025AIDBZR 提供稳定的输出电压为 2.5V，具有 ±0.2% 的高精度容差，使其能够在各种环境条件下提供可靠的电压参考。
• 输入电压范围: 它的输入电压范围为 2.55V 至 5.5V，进一步增强了灵活性，使其能够在不同的电路设计中得到有效应用。
• 输出电流: 该芯片可提供高达 25mA 的输出电流，适用于多种负载条件，这对于需要高输出驱动能力的应用场合尤为重要。
• 供电电流: 在工作条件下，REF3025AIDBZR 总体供电电流仅为 50µA，显示出其极低的功耗特性，适合便携式和电池供电设备。
• 噪声特性: 该芯片在 0.1Hz 至 10Hz 的噪声值为 28µV（峰峰值）和在 10Hz 至 10kHz 的噪声值为 80µV（均方根），这使得 REF3025AIDBZR 能够在信号调理和高精度测量中提供干净的参考电压，非常适合数据采集和放大器的前端电路。

温度特性

REF3025AIDBZR 具备良好的温度系数，表现为 75ppm/°C 的温度变化，能够确保在不同温度条件下，其输出电压的稳定性。广泛的工作温度范围从 -40°C 到 125°C 使得该基准芯片适用于各种严苛环境，尤其是在工业和汽车领域。

封装与安装

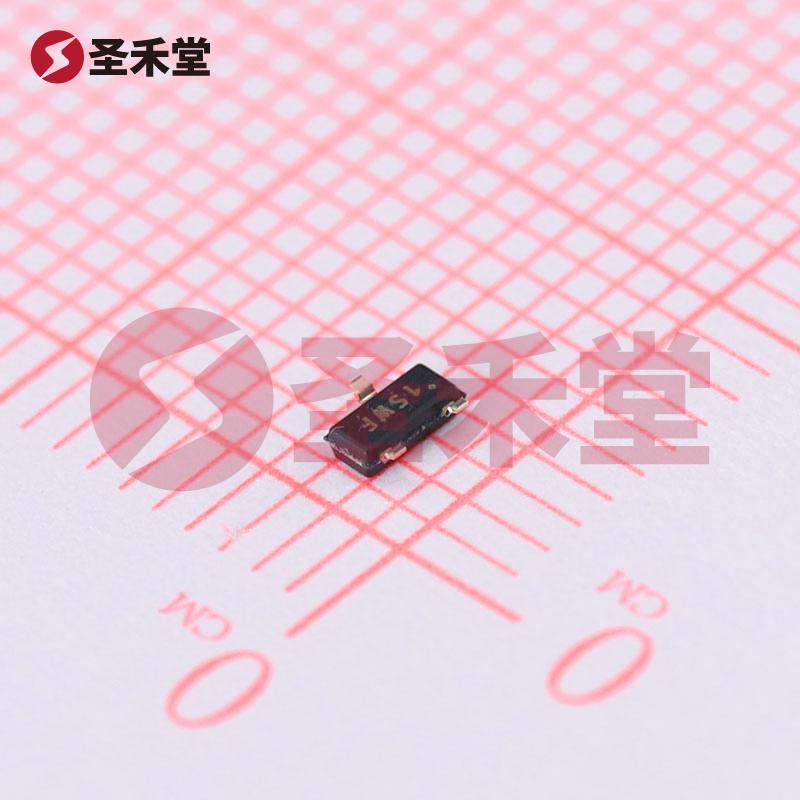

该电子元器件采用表面贴装型(SMD)的封装形式，具体为 SOT-23-3，这一紧凑的封装设计能够减少电路板的空间占用，有助于高密度集成电路设计。其标准化的封装方式也为批量生产提供了便利，并提高了产品的可靠性。

应用领域

REF3025AIDBZR 的高精度和低噪声特性使其特别适用于以下应用：

• 数据采集系统：在数据采集系统中，稳定的参考电压是准确采集信号的前提，REF3025AIDBZR 可作为ADC（模数转换器）的基准电压源。
• 信号调理：由于其低噪声特性，REF3025AIDBZR 适用于放大器前端，确保放大器在特定信号范围内工作的稳定性和精确度。
• 精密电子设备：各类便携式和智能电子设备中，油田监测设备、医疗设备以及汽车电子等，均能利用该基准芯片的高精度性能。
• 电源管理：在电源管理IC中，REF3025AIDBZR 可作为基准电压源，帮助实现高效的电压规范和电源下限。

结论

总之，REF3025AIDBZR 是一款优秀的电压基准芯片，凭借其高精度、低功耗、良好的温度稳定性和丰富的应用潜力，势必能满足多种电子项目的需求。无论是在工业、医疗或消费电子产品的设计中，该器件都能够发挥其独特的性能优势，为系统提供可靠的电压参考，确保在复杂的操作环境下依然可以做到精准控制和高效运行。
