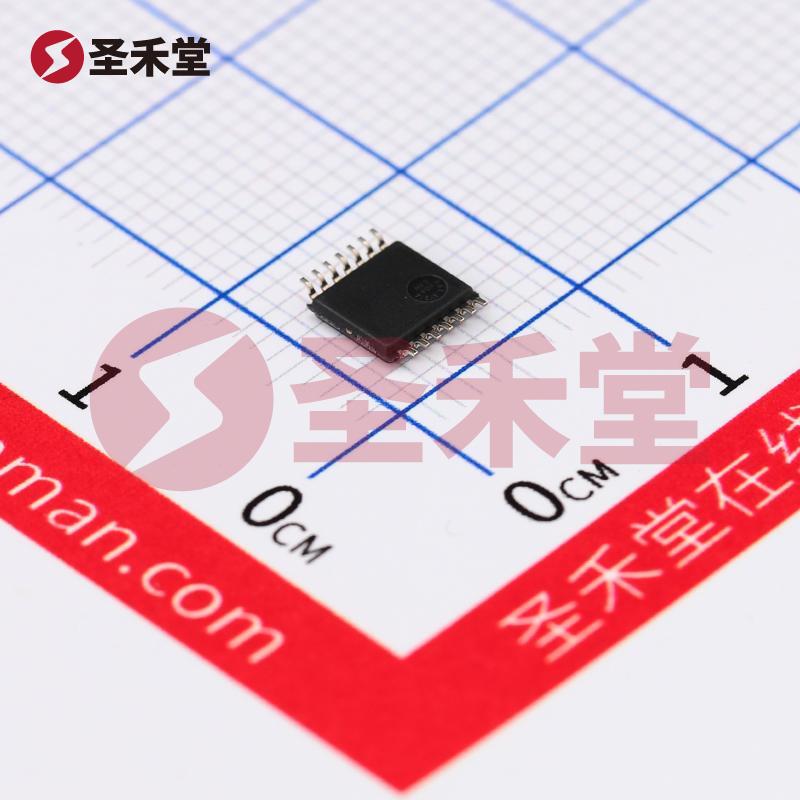

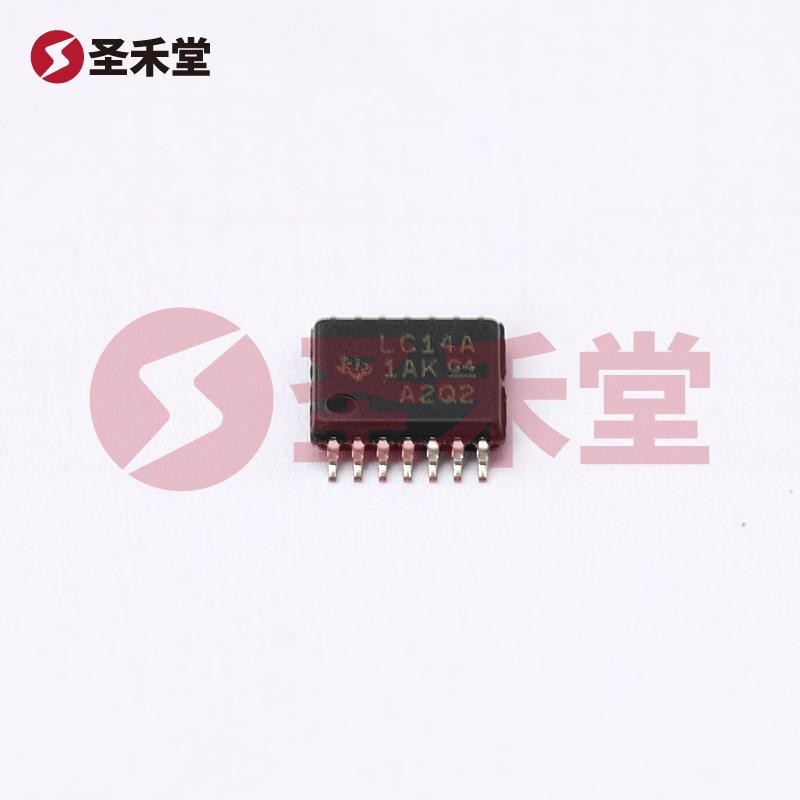

产品概述: SN74LVC14APWR

概述

SN74LVC14APWR 是一款由德州仪器（Texas Instruments）生产的高性能施密特触发器，具有六路反相器功能，采用表面贴装型封装（14-TSSOP）。该器件设计用于提供稳定的波形变换，广泛应用于高速数字电路中。其内部施密特触发器特性，使得输入信号即使在较不稳定或噪声的环境中，也能保证输出信号的高可靠性。

主要特性

• 反相器功能：SN74LVC14APWR 是一款具有六个独立反相器的 IC，每个反相器均可单独使用，在数字电路设计中提供灵活性。
• 施密特触发器架构：此款 IC 提供施密特触发器特性，改善输入信号的上升和下降时间，对输入信号变化的敏感度更高，能够有效抑制噪声干扰。
• 宽电压范围：该IC 的供电电压范围为1.65V至3.6V，适合于多种不同的电源配置，具有良好的适用性。
• 高传输速度：在3.3V供电、50pF负载的条件下，最大传播延迟为6.2ns，能够满足高速应用的需求。这使得该器件非常适合在需要快速数据传输的场合使用。
• 低静态电流：静态电流最大为1µA，这种极低的静态电流特点在现代电子设计中非常重要，有效降低了功耗。
• 兼容性：该器件支持逻辑电平高（1.3V至2V）和低（0.15V至0.8V），具有很好的兼容性，能够与多种逻辑电平电路系统相连接。

应用场合

SN74LVC14APWR 的应用场合包括但不限于：

• 数据通信：在数据传输和处理电路中，该 IC 能够提供快速的信号转换，确保数据的准确可靠。
• 信号整形：在扩展信号到达要求的电平时，施密特触发器的特性能够有效整形信号，减少干扰。
• 时钟信号处理：在时钟信号分配和处理电路中，使用反相器可以帮助改善时钟信号的边沿特性，提升系统的整体性能。
• 噪声抑制：在噪声较大的环境下工作时，施密特触发器的高干扰抗性降低了误触发的可能性，确保电路稳定运行。
• 汽车电子：由于其广泛的工作温度范围（-40°C至125°C），该器件非常适合在汽车电子应用中使用，如传感器信号处理、控制系统等。

技术规格

• 输入数：6
• 输出电流：每个输出可提供高达24mA的电流，适合驱动低功耗的负载。
• 封装类型：14-TSSOP，有助于提高电路设计的紧凑性。
• 环境适应性：具有优秀的工作温度范围，使其能在各种恶劣环境下稳定工作。

总结

SN74LVC14APWR 是一款功能强大、性能优越的反相器-IC，其施密特触发器特性使其能够高效地处理不稳定的输入信号，广泛应用于数字电路的各个方面。其高速、低功耗和良好的环境适应能力，使其成为现代电子设计中的理想选择，尤其是在需要快速、稳定和可靠信号处理的应用场合。无论是工业、汽车还是通信设备，SN74LVC14APWR 都会是您电子设计中不可或缺的组成部分。
