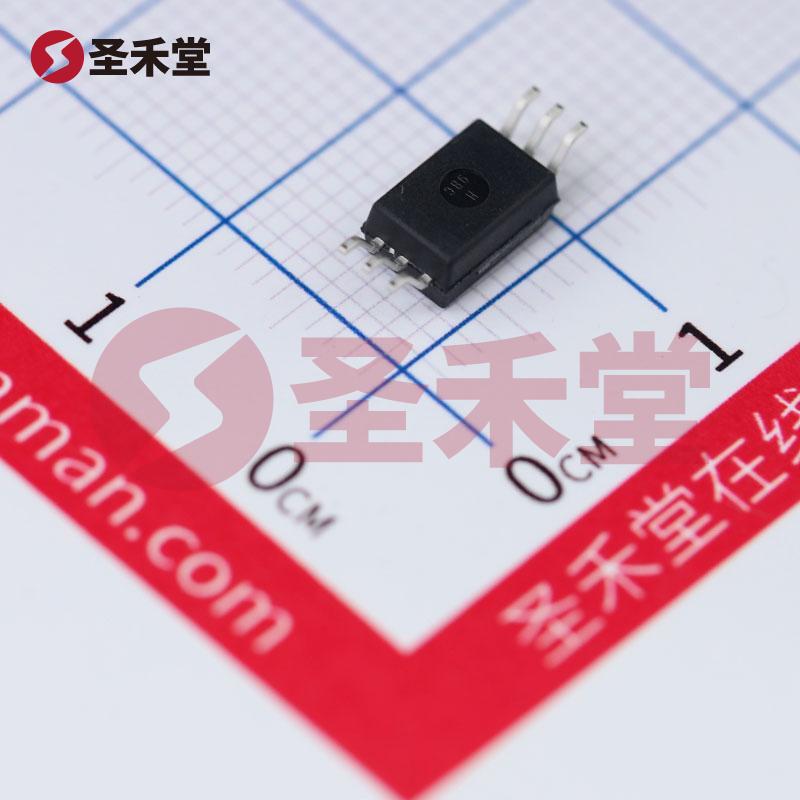

ACPL-W340-500E
- 商品编码： BM69419608复制
- 品牌： AVAGO(安华高)复制
- 封装： SO-6-6.8mm复制
- 包装： 编带复制
- 重量： 0.577g复制
- 描述： 贴片光耦 ACPL-W340-500E复制
ACPL-W340-500E参数
属性 | 参数值 |
|---|---|
| 负载类型 | IGBT；MOSFET |
| 通道数 | 1 |
| CMTI(kV/us) | 35kV/us |
| 驱动侧工作电压 | 15V~30V |
| 峰值输出电流 | 1A |
| 传播延迟 tpHL | 200ns |
属性 | 参数值 |
|---|---|
| 传播延迟 tpLH | 200ns |
| 隔离电压(Vrms) | 5kV |
| 耗散功率(Pd) | 745mW |
| 工作温度 | -40℃~+105℃ |
| 功能特性 | 轨到轨输出；带滞后的欠压锁定 |
ACPL-W340-500E手册
ACPL-W340-500E概述
ACPL-W340-500E 产品概述
一、产品简介
ACPL-W340-500E是由安华高（AVAGO）公司设计和制造的一款高性能光耦合器，采用SOP-6封装。这款光耦能够提供有效的电气隔离和信号传输，广泛应用于各种电子设备和电路中。根据其特性和应用场景，ACPL-W340-500E被广泛用于工业自动化、医用设备、数据通信、消费电子等领域。
二、产品特性
优良的电气隔离: ACPL-W340-500E具有高达2500Vrms的电气隔离能力，使其在高电压应用中表现出色，能够有效防止设备之间的相互干扰和电气故障。
高速数据传输: 该光耦支持高达1Mbps的数据传输速率，能够满足快速信号切换的需求，适合用于高速数字电路及数据通信应用。
低功耗特性: ACPL-W340-500E在典型工作条件下具有较低的功耗，能够有效提高设备的能效，是设计低功耗系统的理想选择。
宽工作温度范围: 本产品适用于-40°C到+100°C的工作环境，确保在极端条件下仍能稳定工作，适合各种工业和民用环境。
简化的PCB布局: SOP-6的封装形式使其在PCB布局方面更加灵活，有助于节省空间并提高设计的紧凑程度。
良好的兼容性: ACPL-W340-500E与多种微控制器和数字信号处理器（DSP）兼容，能够方便地集成到现有系统中。
三、应用场景
工业自动化: 在工业环境中，ACPL-W340-500E可以用于马达驱动控制、传感器信号隔离及数据采集系统。它的高隔离能力能够确保设备在电气干扰环境中可靠工作。
数据通信: 该光耦能够在数据传输模块和设备间提供必要的电气隔离，确保信息在传输过程中的完整性，防止信号衰减和干扰。
消费电子: 在家电、音视频设备、游戏机等消费电子产品中，ACPL-W340-500E能够提高系统的抗干扰能力，保护用户设备的安全。
医用设备: 医疗设备通常需要在高速传输与安全之间达到平衡。ACPL-W340-500E可以有效隔离高电压区域，与敏感的医疗传感器相结合，确保患者和设备的安全。
四、技术参数
- 封装形式: SOP-6
- 输入电流（IF）: 典型值为 10 mA
- 输出电流（IO）: 典型值为 50 mA
- 工作温度范围: -40°C 至 +100°C
- 传输速率: 高达 1 Mbps
- 绝缘电压: 2500Vrms
五、总结
ACPL-W340-500E光耦合器无疑是电子设计师和工程师在需要高电气隔离及快速信号传输时的理想选择。凭借其卓越的性能特征和良好的人机工程，适合多种不同应用场景，成为现代电子产品不可或缺的一部分。无论是用于提升用户体验的消费电子产品，还是确保安全与效率的工业自动化设备，ACPL-W340-500E都将发挥其重要作用。
