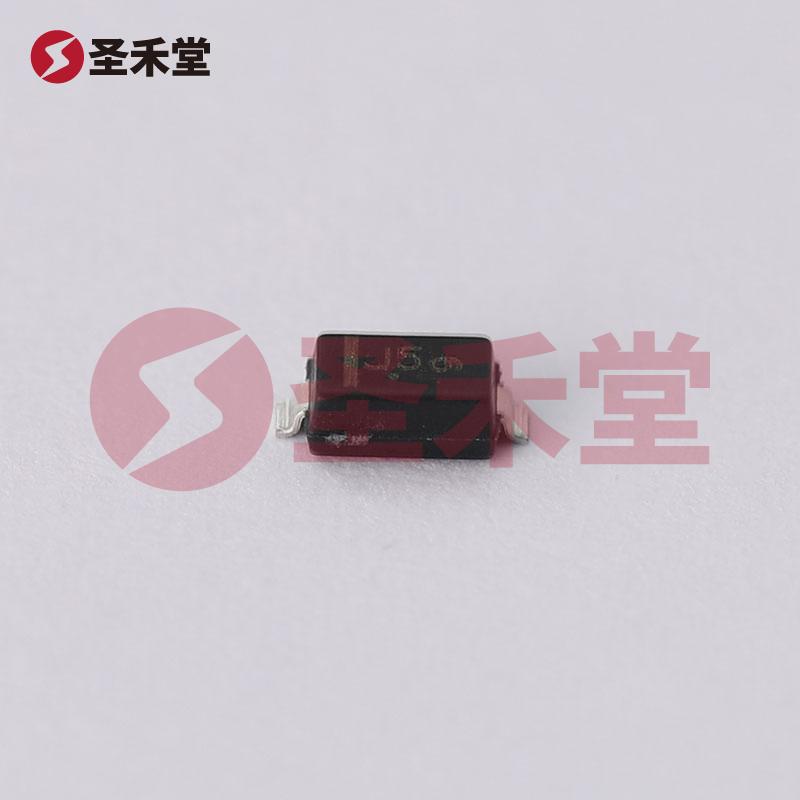

MMSZ5250BT1G

MMSZ5250BT1G 产品概述

1. 产品简介

MMSZ5250BT1G 是一款高性能的稳压二极管，由安森美（ON Semiconductor）生产。它采用表面贴装型(SMD)封装，适合各种电子电路中的压敏保护和稳压应用。这款稳压二极管具有标称齐纳电压为20V，提供优异的电压稳定性和反向泄漏性能，广泛应用于电源管理、信号调节和过压保护等电路。

2. 主要特性

• 齐纳电压 (Vz): 20V，适用于555计时器、微控制器和其他对电压稳定性要求高的电子设备。
• 电压容差: ±5%，确保在不同工作条件下，稳压性能的一致性和可靠性。
• 反向泄漏电流: 在15V的情况下，反向泄漏电流低至100nA，确保在较高电压下依然保持优良的电流控制特性。
• 正向压降 (Vf): 在10mA时，正向压降为900mV，适合为驱动器和其他电路提供稳定的参考电压。
• 功率承受能力: 最大功率为500mW，适合中低功率应用。
• 阻抗 (Zzt):最大值为25 Ohms，以降低压降并提升电路性能。

3. 工作环境与适用范围

• 工作温度范围: -55°C 至 150°C，这一广泛的工作温度范围使得MMSZ5250BT1G能够在极端环境下正常工作，满足航空航天、汽车电子等高温或低温应用的要求。
• 封装类型: SOD-123，适合自动化装配过程，节省空间并提高生产效率。

4. 应用场景

MMSZ5250BT1G 广泛应用于：

• 电源管理: 作为稳压元件，在开关电源和线性电源中提供电压稳压和噪声抑制。
• 过压保护: 在电路中提供过压保护，防止因突发电压过高而导致的器件损坏。
• 信号调节: 在信号处理电路中用于避免信号出现过高的电压适配情况，确保信号质量和稳定性。
• 便携式电子设备: 由于其低功耗特性，非常适合在移动设备和可穿戴设备中使用。

5. 竞争优势

与其他同类产品相比，MMSZ5250BT1G 在电压稳定性和高温工作能力方面具有显著优势。其低反向漏电流特性使得其在长时间工作下依然保持高效，同时其小型化设计使其易于集成到各种电路中。

6. 结论

MMSZ5250BT1G 是一款适用于各种电子应用的高可靠性稳压二极管，其出色的电气特性、广泛的工作温度范围和低反向漏电流使其成为一个理想的选择。无论是在新产品设计还是现有产品的优化过程中，MMSZ5250BT1G 均能满足严格的性能需求，为电子工程师提供有力支持。
