晶体管类型 | 1 个 NPN,1 个 PNP - 预偏压式(双) | 电流 - 集电极 (Ic)(最大值) | 100mA |
电压 - 集射极击穿(最大值) | 50V | 电阻器 - 基极 (R1) | 47 千欧,4.7 千欧 |
电阻器 - 发射极 (R2) | 47 千欧,10 千欧 | 不同 Ic、Vce 时 DC 电流增益 (hFE)(最小值) | 68 @ 5mA,5V / 30 @ 10mA,5V |
不同 Ib、Ic 时 Vce 饱和压降(最大值) | 300mV @ 500µA,10mA | 电流 - 集电极截止(最大值) | 500nA |
频率 - 跃迁 | 250MHz | 功率 - 最大值 | 150mW,120mW |
安装类型 | 表面贴装型 | 封装/外壳 | 6-TSSOP,SC-88,SOT-363 |
供应商器件封装 | UMT6 |
UMD5NTR 是来自 ROHM(罗姆)公司的高级数字晶体管解决方案,专为需要高效能和高可靠性的应用而设计。该产品融合了一对NPN和PNP双晶体管,提供灵活的电路设计选项,同时实现低功耗和高线性度特性。该产品主要侧重于数字电路和信号放大应用,满足现代电子设备对性能和空间效率的严苛要求。
双晶体管设计: UMD5NTR 集成了一个 NPN 和一个 PNP 晶体管,这种设计使得其在电流驱动和信号切换场景中非常灵活。预偏压的配置简化了外部电路的设计,降低了对外部偏置电压的需求。
电流和电压规格: 该晶体管的集电极电流(Ic)最大值为 100mA,集射极击穿电压最大值为 50V,适应广泛的功率要求,能够满足多种不同电路设计的需求。
高增益特性: 在典型工作条件下,当 Ic 为 5mA,Vce 为 5V 时,其直流电流增益(hFE)的最小值可达到 68,而在 Ic 为 10mA 的情况下,hFE 则为最小 30。这一特性使得 UMD5NTR 在信号放大方面表现优异。
低饱和压降: 该产品的最大 Vce 饱和压降为 300mV,确保在低功耗状态下依然能够有效驱动负载,减少了功耗和发热。
微小的漏电流: 在集电极截止情况下,其最大漏电流为 500nA,极大提高了系统的能效,为便携式设备提供了更长的电池寿命。
高频应用能力: UMD5NTR 的频率跃迁达到 250MHz,能够满足高频信号处理的需求,尤其适合高速数字电路和无线通信应用。

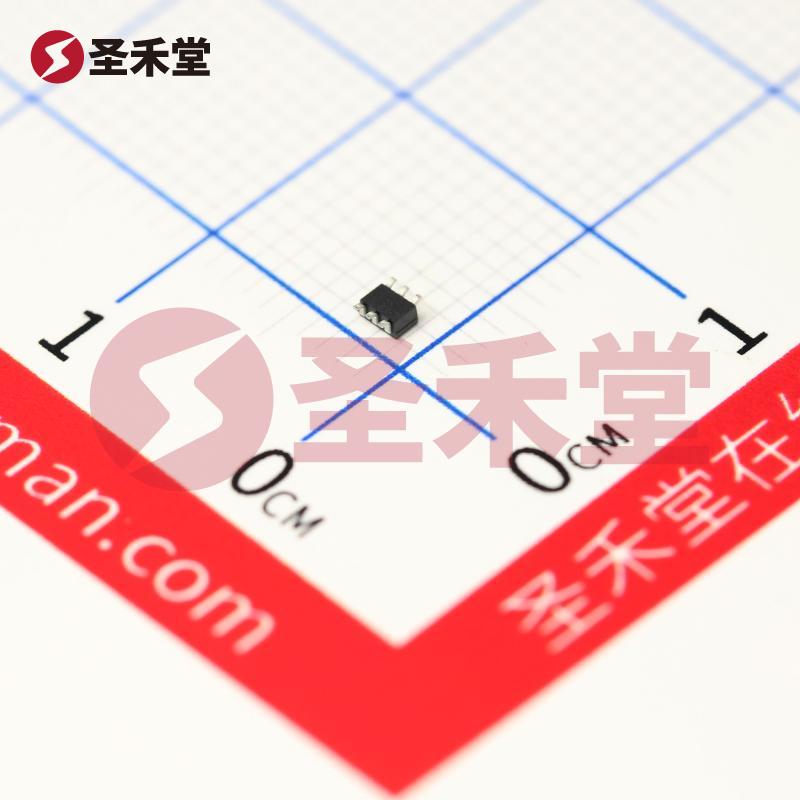

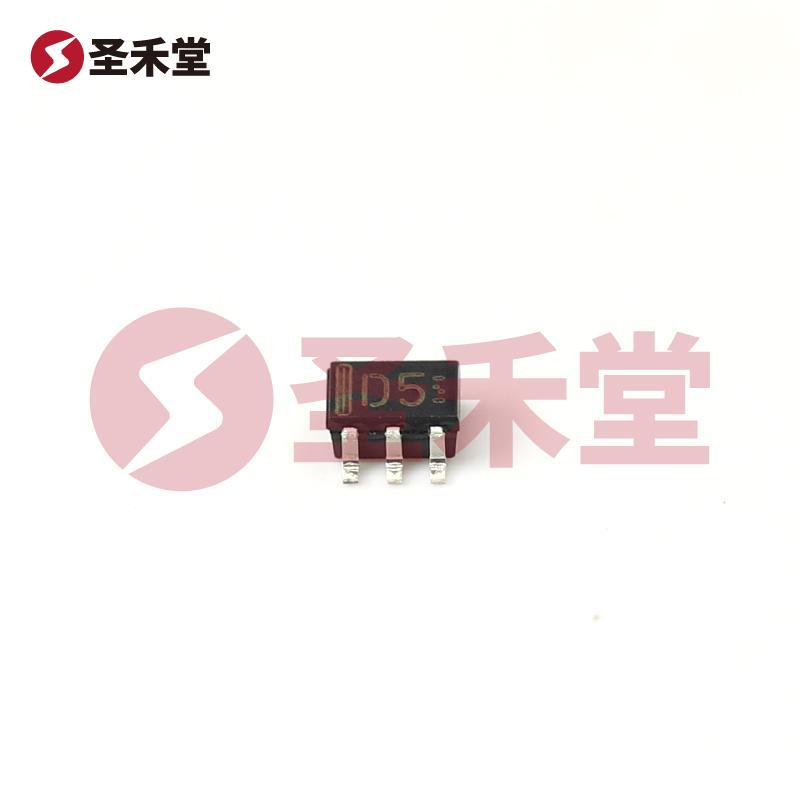

小型封装: 采用表面贴装型(UMT6封装),尺寸紧凑,对PCB设计的友好程度高,非常适合空间受限的应用场景,支持自动化生产流程。
多种电阻选择: UMD5NTR的基极和发射极电阻配置,分别为47kΩ与4.7kΩ,47kΩ与10kΩ,为设计师提供了灵活的电路设计选项。
UMD5NTR 适用于各种电子设备,包括但是不限于:
UMD5NTR 凭借其高性能、高可靠性和灵活性,成为设计师在众多电子产品设计中不可或缺的选择。其微型的封装和出色的电流增益特性使得它在竞争中脱颖而出,是现代电子设计领域中理想的高效器件。随着科技的快速发展,UMD5NTR 将在推动电子产品更加高效、紧凑、智能化方面发挥重要作用。
