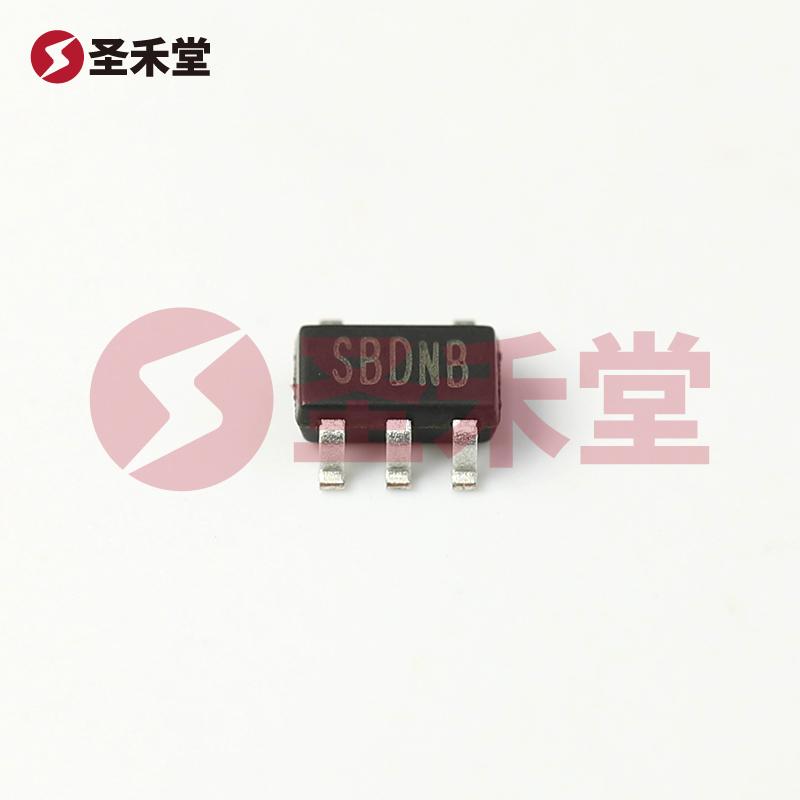

注：图像仅供参考，请参阅产品规格
SGM8271AYN5G/TR参数
属性 | 参数值 |
|---|---|
| 放大器数 | 1 |
| 轨到轨 | 轨到轨输出 |
| 增益带宽积(GBW) | 1.4MHz |
| 输入失调电压(Vos) | 600uV |
| 输入失调电压温漂(Vos TC) | 3uV/℃ |
| 压摆率(SR) | 5V/us |
| 输入偏置电流(Ib) | 20pA |
属性 | 参数值 |
|---|---|
| 输入失调电流(Ios) | 20pA |
| 输入电压噪声密度(eN) | 45nV/√Hz@1kHz |
| 共模抑制比(CMRR) | 84dB |
| 静态电流(Iq) | 144uA |
| 输出电流 | 60mA |
| 工作温度 | -40℃~+85℃ |
| 单电源电压 | 4.5V~36V |
SGM8271AYN5G/TR手册
SGM8271AYN5G/TR概述
SGM8271AYN5G/TR 产品概述
一、概述
SGM8271AYN5G/TR是一款来自SGMICRO（圣邦微）的高性能运算放大器，采用SOT-23-5封装，专为满足低功耗和低噪声应用而设计。运算放大器是电子电路中不可或缺的基础元件，广泛应用于信号调理、放大、滤波、比较器等多种功能。SGM8271AYN5G/TR因其优异的电气性能和小型化封装，适合于便携式设备、传感器接口、精密仪器、医疗设备等应用场合。
二、主要特点
低功耗：SGM8271在工作时具有极低的静态电流，有助于延长电池供电设备的使用时间，尤其适合便携式和低功耗应用。
高增益带宽积：更宽的增益带宽积（GBW）使其能够在更高频率下维持较好的放大性能，适用于高频信号处理。
低输入失调电压：极低的输入失调电压特性使得SGM8271能够提供高精度的信号处理，适合对精准度要求高的应用。
输入共模范围广：宽共模输入范围提高了其在实际电路中的使用灵活性，可应用于多种供电电压情况下。
快速响应时间：较快的上升时间让SGM8271能够较快地对输入变化作出反应，适合动态信号的处理。
内置过载保护：产品设计中考虑了输入保护特性，在发生过载时能够保护内部电路，提升了使用的安全性和可靠性。
三、应用场景
便携式设备：由于其卓越的低功耗特性，SGM8271非常适合用于智能手机、平板电脑、可穿戴设备等需要长时间待机的电子产品中。
传感器接口：可以用于各种传感器的信号放大和调理，如温度传感器、压力传感器、光电传感器等。
音频设备：在音频信号处理中，运算放大器高度依赖高带宽和低失真，SGM8271可用作音频前置放大器。
工业仪器：在工业自动化和控制系统中，可以用于数据采集系统，提升信号的精度和稳定性。
医疗设备：在生物医学应用中，SGM8271能够捕捉微小的生物信号，支持医疗诊断设备和监测仪器的开发。
四、技术规格
- 封装形式: SOT-23-5，具有小型化的特性，便于在空间受限的应用中使用。
- 工作电压范围: SGM8271可在宽电源电压范围内稳定工作，通常为3V到12V，提升了系统设计的灵活性。
- 输入失调电压: 通常为数十微伏级，极大地提高了系统的精度。
- 增益带宽积: 较高的带宽使其适合频率敏感型应用。
- 工作温度范围: 广泛的工作温度范围保证了在不同环境条件下的正常操作。
五、小结
SGM8271AYN5G/TR运算放大器在低功耗、高精度等方面的特点，使其在现代电子设备中担任着重要角色。通过其优异的电气性能和灵活的应用能力，SGM8271可以满足各种行业的需求，帮助设计师在实现高性能系统的同时，保证功耗控制和空间使用的合理性。在未来电子产品的设计中，SGM8271AYN5G/TR无疑将是一款值得推荐的运算放大器选择。
