74HC27PW,118

产品概述：74HC27PW,118 逻辑门

1. 概要

74HC27PW,118 是一款高性能的 CMOS 逻辑器件，属于与非门（NOR gate）系列。其设计具有出色的功耗和速度性能，适用于各类数字电路设计。作为一款三电路和三输入的通用逻辑门，74HC27PW,118 广泛应用于各种电子设备的逻辑控制和数据处理任务。

2. 主要特性

• 逻辑类别：此器件包含三个三输入的与非门，便于在设计中实现复杂的逻辑功能。
• 供电电压范围：器件工作电压从 2V 到 6V，适配多种电源配置，确保广泛的应用场景。
• 静态电流：在使用过程中，最大静态电流仅为 2µA，能够降低功耗，延长电池使用寿命，尤其适合电池供电的应用。
• 输出电流能力：器件在高和低状态下都能提供 5.2mA 的输出电流，能够驱动多种负载，确保信号的稳定传输。
• 逻辑电平：低逻辑电平范围为 0.5V 到 1.8V，高逻辑电平范围为 1.5V 到 4.2V，提供较宽的操作窗口，适应多种输入信号条件。
• 传播延迟：在最大负载 50pF 的情况下，传播延迟最大为 15ns（在 6V 时），具备快速响应的特点，适用于高速数字电路的设计。
• 工作温度：该器件能够在 -40°C 到 125°C 的宽温度范围内稳定工作，适合在严苛的环境下应用，如工业控制和汽车电子等。

3. 封装与安装

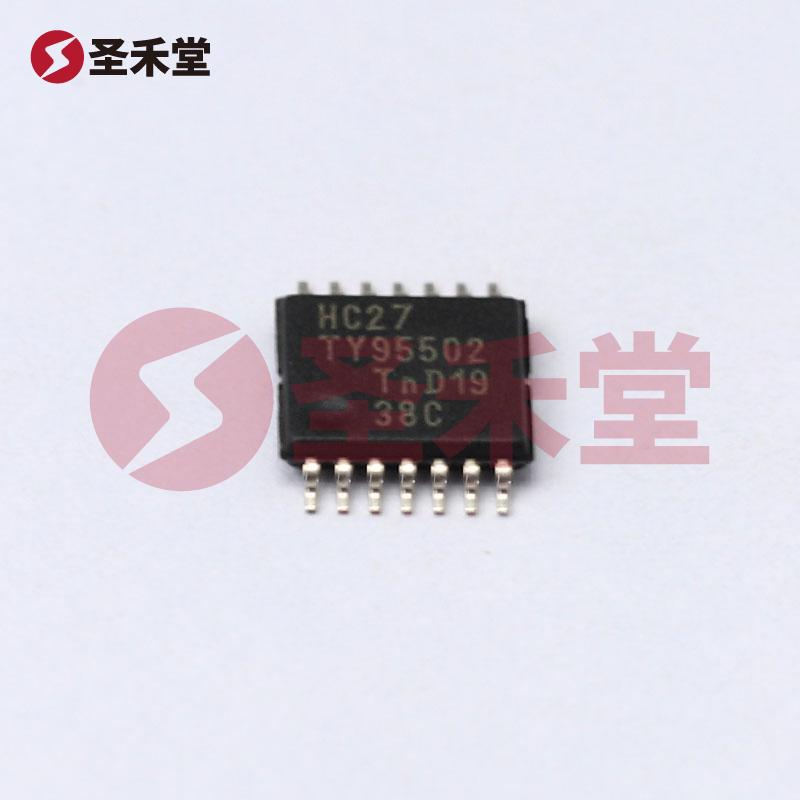

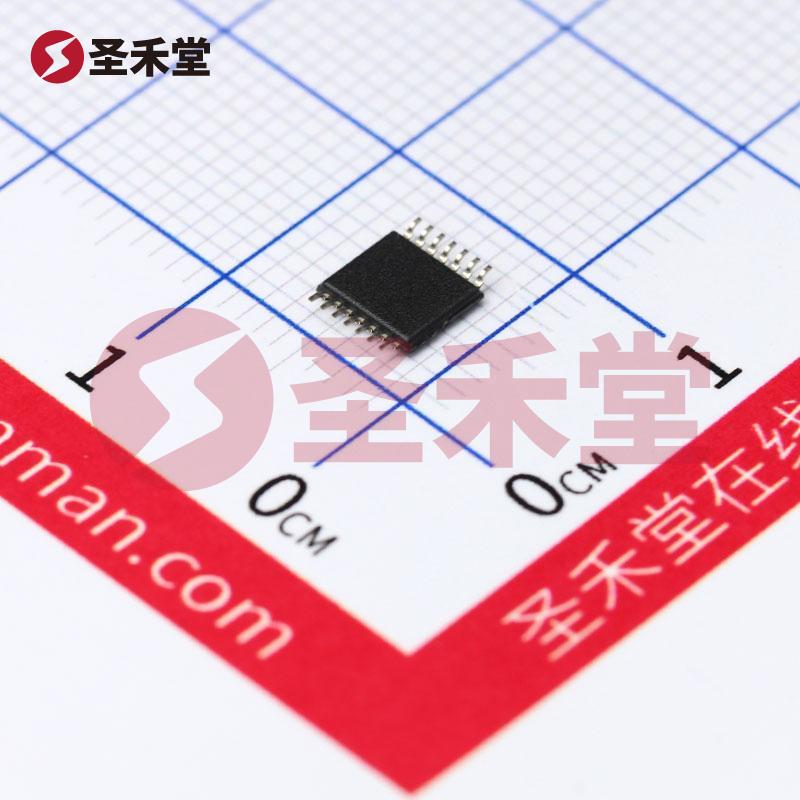

74HC27PW,118 采用 TSSOP-14 封装，尺寸为 0.173"（4.40mm 宽），具有较小的占板面积，适合高密度的电路设计。其表面贴装型安装方式使得该器件能够方便地集成于现代电子设备中，符合潮流的自动化贴装工艺。

4. 应用领域

由于其特有的功能和广泛的电气特性，74HC27PW,118 被广泛应用于：

• 消费电子：如音视频设备的信号处理和控制。
• 汽车电子：用于汽车内部多种控制系统，如灯光、仪表板的逻辑控制。
• 工业自动化：在传感器接口、智能控制和监控系统中，74HC27PW,118 作为逻辑控制单元，能够处理和响应不同的逻辑信号。
• 通信设备：在数据传输和通信协议中担当重要角色，可以用于数据路径中的逻辑决策。

5. 设计注意事项

在使用 74HC27PW,118 进行设计时，需要注意选择合适的供电电压以满足逻辑站的要求，同时，确保输入信号在逻辑电平范围内，以避免器件误操作。此外，设计时应考虑传播延迟对系统整体速度的影响，合理规划电路布局及信号走线，以降低潜在的干扰和信号衰减。

6. 总结

74HC27PW,118 逻辑门凭借其低功耗、高速度以及优越的温度适应能力，成为了电子工程师设计数字电路的重要选择。无论是在消费电子、汽车领域还是工业控制中，74HC27PW,118 都能有效满足复杂的逻辑处理需求。在设计中合理利用其特性，能有效提升产品的可靠性与性能。
