DMP1045UQ-7 产品概述

DMP1045UQ-7是一款高性能P沟道MOSFET，特别适用于各种低至中功率电子应用，如开关电源、电机控制和信号调理电路。其采用SOT-23封装，适合于表面贴装，能够有效地节省空间并简化PCB布局。无论是在便携式设备还是在工业控制系统中，DMP1045UQ-7都能提供出色的性能，以满足设计工程师的需求。

关键特性

1. 电气特性:

   • 漏源电压(Vdss): 该MOSFET的最大漏源电压为12V，适用于需要低电压供电的核心电子应用。
   • 连续漏极电流(Id): 额定电流为4A，允许在相对高负载条件下稳定工作，从而适用于电机驱动和其他功率传输应用。
   • 导通电阻(Rds On): 在4A和4.5V的工作条件下，DMP1045UQ-7的最大导通电阻仅为31毫欧，确保MOSFET在导通时能够保持最低的功率损耗。

2. 栅极驱动特性:

   • 栅源电压(Vgs): 其最大驱动电压为±8V，进一步增加了电路的设计灵活性。
   • 栅极阈值电压(Vgs(th)): 当漏极电流为250µA时，最大栅极阈值电压为1V，使得驱动电路能够在较低电压下实现有效控制。
   • 栅极电荷(Qg): 该器件的最大栅极电荷为15.8nC（在4.5V操作时），确保了快速开启和关闭的能力，有效提升了开关性能。

3. 输入电容:

   • 在不同的漏源电压条件下，例如在10V时，输入电容(Ciss)达1357pF，这意味着在高频应用下对信号的反应速度很快，特别是对于快速开关动作的应用场合。

4. 功率与温度管理:

   • DMP1045UQ-7的最大功率耗散能力为800mW，能够应对较为苛刻的热管理要求，设计可靠性较高。其工作温度范围宽广，-55°C至150°C适应了多种应用环境，无论是工业应用还是军事应用，都具有良好的稳定性。

5. 封装与安装:

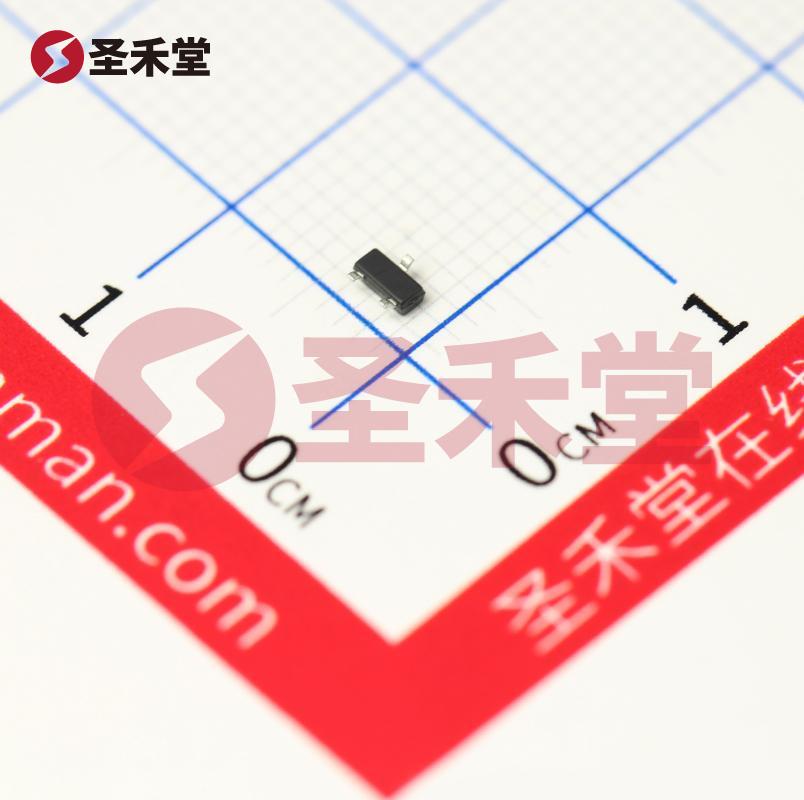

   • SOT-23封装（TO-236-3/SC-59/SOT-23-3）使得该MOSFET能够方便地进行表面贴装，符合现代电子产品对空间和效率的要求，尤其是在需要高集成度的设计中。

应用场景

由于其优秀的电气特性和可靠性，DMP1045UQ-7广泛应用于以下领域：

• 开关电源: 用于DC-DC转换器和电源管理模块，可以在高效率条件下操作，降低功耗。
• 电机控制: 适合用于驱动电机和执行器，能够在高电流下工作而不会产生过多热量。
• 电子开关: 在消费电子和工业设备中，常见的开关应用可以利用其低Rds On来实现高效控制。

总结

DMP1045UQ-7以其出色的性能、宽泛的应用范围和高可靠性，成为设计工程师在选用P沟道MOSFET时的理想选择。适应丰富的应用场景以及良好的热特性，确保了其在现代电子设备中的广泛应用。无论是在产品开发阶段还是在生产过程中，该元件都是实现高效能电路设计的关键组成部分。
