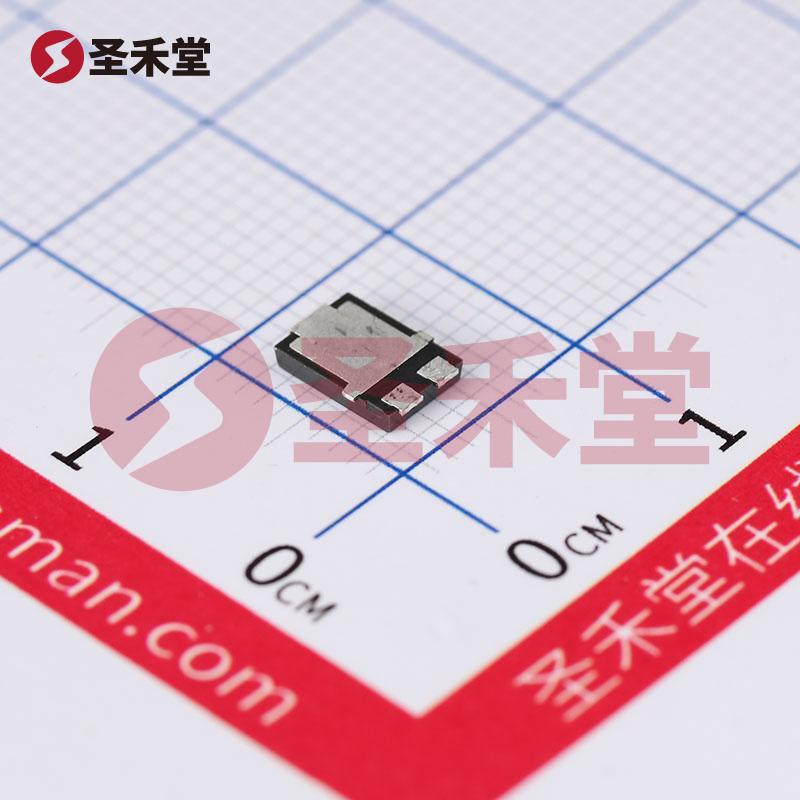

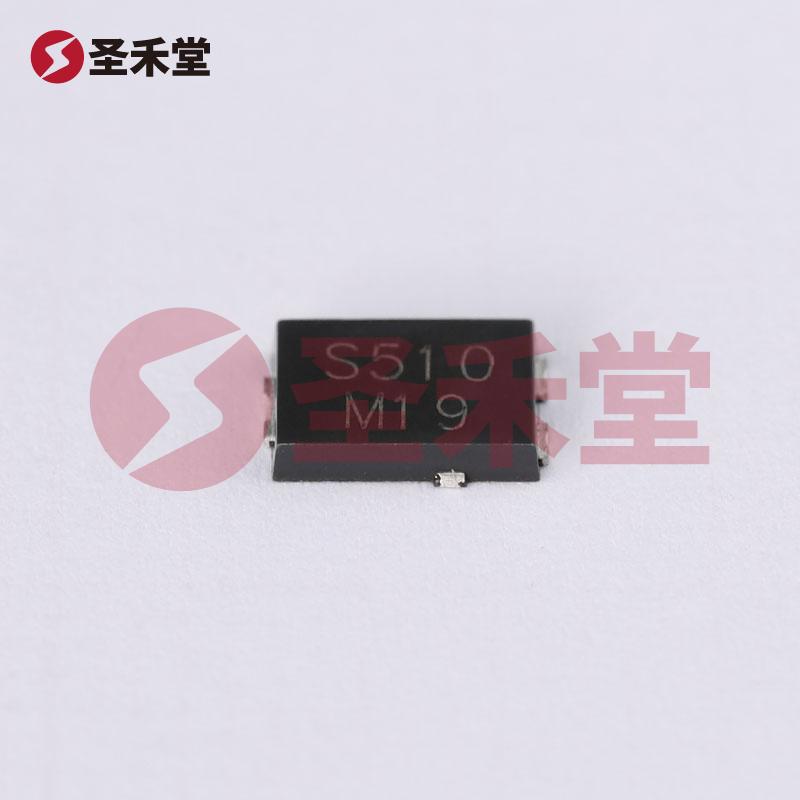

SS5P10HM3_A/H 产品实物图片
SS5P10HM3_A/H 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

SS5P10HM3_A/H

商品编码: BM0000225871
品牌 :
VISHAY(威世)
封装 :
TO-277A(SMPC)
包装 :
编带
重量 :
0.129g
描述 :
肖特基二极管 880mV@5A 100V 15uA@100V 5A TO-277A
库存 :
3(起订量1,增量1)
批次 :
24+
数量 :
X
0.748
按整 :
圆盘(1圆盘有1500个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.748
--
1500+
¥0.689
--
15000+
产品参数
产品手册
产品概述

SS5P10HM3_A/H参数

正向压降(Vf)880mV@5A直流反向耐压(Vr)100V
整流电流5A反向电流(Ir)15uA@100V

SS5P10HM3_A/H手册

SS5P10HM3_A/H概述

产品概述:SS5P10HM3_A/H

1. 产品简介

SS5P10HM3_A/H 是一款高性能的肖特基二极管,专为快速整流应用而设计,其最大反向电压可达100V,平均整流电流为5A,适用于多种电源转换和电流管理场景。该器件由知名品牌 VISHAY 生产,凭借其优异的静态和动态特性,在高效率整流及电路保护等领域得到了广泛应用。

2. 技术参数

  • 二极管类型:肖特基二极管
  • 最大反向电压 (Vr):100V
  • 平均整流电流 (Io):5A
  • 正向电压 (Vf):880mV @ 5A
  • 反向泄漏电流:15µA @ 100V
  • 反向恢复时间:快速恢复 =< 500ns,> 200mA (Io)
  • 输入电容:130pF @ 4V, 1MHz
  • 工作温度范围:-55°C ~ 150°C
  • 封装/外壳类型:TO-277A (SMPC),表面贴装类型

3. 特性与优势

SS5P10HM3_A/H 的设计使其在低正向压降和高频性能方面具有显著优势。其低正向电压 (880mV) 除了减少能量损耗外,还可以有效提高整体电路的效率。此外,极低的反向泄漏电流 (15µA) 确保了设备在高压条件下的可靠性,减少了长期使用带来的能耗损失。

肖特基二极管特有的快速恢复特性,使其在频率较高的应用中表现出色,比如开关电源、升压型转换器和各种电能管理系统。其快速的切换速度 (< 500ns) 减少了电路中的开关延迟,从而提升了系统的响应速度和稳定性。

该器件还具备广泛的工作温度范围 (-55°C ~ 150°C),使其能够在恶劣环境下稳定工作,适用于航空航天、汽车工业以及工业自动化等多个高要求的应用场景。

4. 应用场景

SS5P10HM3_A/H 特别适合用于以下应用:

  • 开关电源:在提升电流效率和快速响应方面可有效降低损耗。
  • 电池管理系统:低正向压降和低反向泄漏特点适合应用于高效充电和放电管理。
  • LED驱动电路:符合快速切换要求,能够实现高效的直流驱动。
  • 逆变器和整流器:肖特基二极管在功率转换中提供了极高的性能,适合用于 PS、PV 和电池逆变器等。
  • 电流保护电路:在过载情况下提供有效保护,延长设备使用寿命。

5. 封装与安装

SS5P10HM3_A/H 采用 TO-277A (SMPC) 封装,设计为表面贴装型,便于与现代自动化生产线兼容,提高生产效率。紧凑的封装设计不仅减少了占板面积,还提升了散热性能,确保电路在高负载情况下稳定运行。

6. 总结

SS5P10HM3_A/H 是一款具有卓越性能的肖特基二极管,体现了 VISHAY 在高效电子元件领域的卓越技术。凭借其低压降、大电流处理能力及高频特性,使其成为要求高效率、低损耗和高可靠性的应用理想选择。无论是在消费电子、工业设备还是汽车领域,该二极管均能够满足功能和性能上的高标准。
