STD25NF20

产品概述：STD25NF20 N通道MOSFET

一、产品简介

STD25NF20 是一款由意法半导体（STMicroelectronics）生产的高性能 N 通道金属氧化物半导体场效应晶体管（MOSFET）。其具备优异的电气性能和宽广的工作温度范围，广泛应用于各种电子设备中，尤其是在功率控制、开关电源和电流驱动应用中。这款 MOSFET 的最大漏极源电压（Vdss）为 200V，连续漏极电流（Id）可达到 18A，确保了其在高压和大电流环境下的可靠工作。

二、技术特性

1. 电气参数：

   • 漏源电压（Vdss）：最大 200V，使得该器件适合高电压应用。
   • 连续漏极电流（Id）：在 25°C 的环境下，最大可达 18A，确保了良好的负载能力。
   • 导通电阻（Rds(on)）：在 Vgs=10V 时，Rds(on) 最大值为 125 毫欧，能够有效降低功率损耗，提高系统效率。

2. 电压特性：

   • 驱动电压（Vgs）：推荐工作驱动电压为 10V，确保了良好的开启特性，提供较小的导通电阻。
   • 阈值电压（Vgs(th)）：在 250µA 的测量条件下，最大 Vgs(th) 为 4V，保证了低电流应用时的可靠开启。

3. 频率特性：

   • 栅极电荷(Qg)：在 Vgs=10V 时，Qg 的最大值为 39nC，说明在切换过程中所需驱动的功率较小，适合高频开关应用。

4. 电容特性：

   • 输入电容（Ciss）：在 25V 的条件下，Ciss 的最大值为 940pF，确保了快速的开关响应能力。

5. 功率和热特性：

   • 功率耗散：该器件的最大功率耗散为 110W，适合高功率应用环境。
   • 工作温度范围：在 -55°C 至 175°C 的温度范围内稳定工作，使其在极端环境下也能保持可靠性。

三、封装及安装

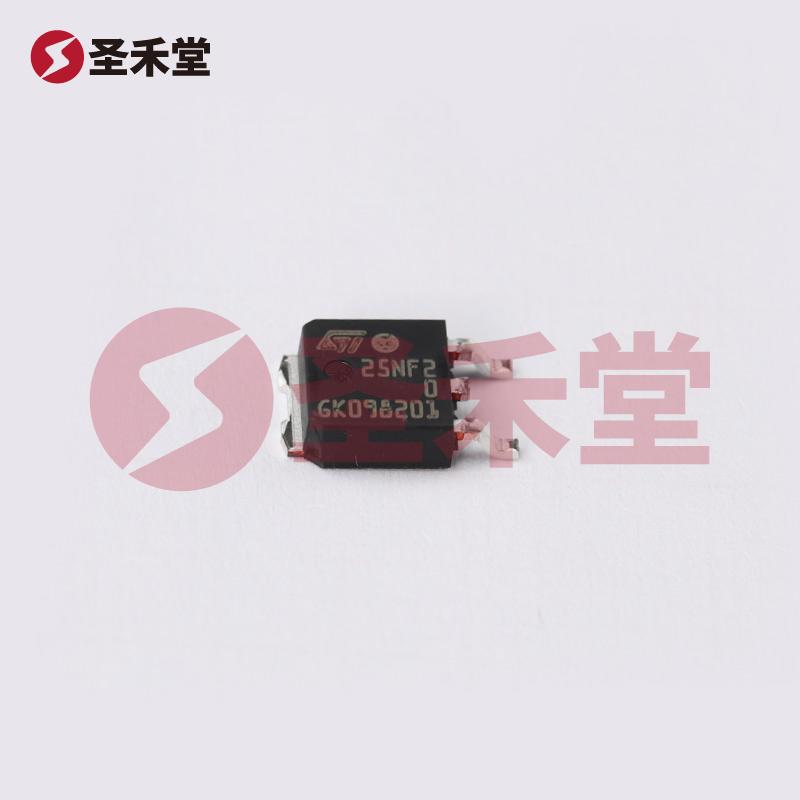

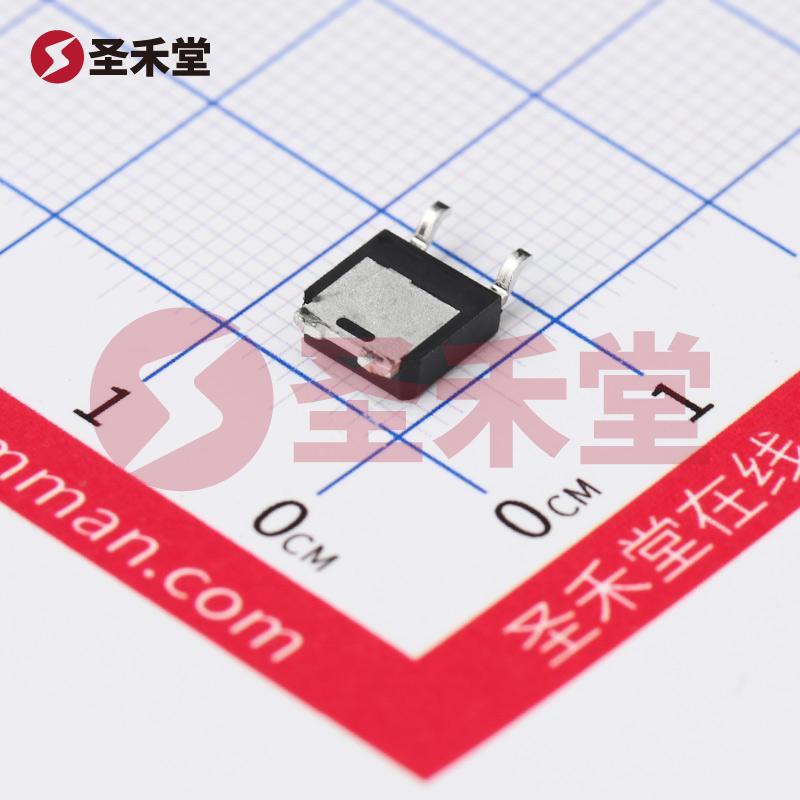

STD25NF20 采用 DPAK（TO-252-3）封装，具有良好的散热能力和可靠的表面贴装类型设计，适合现代电子设备的小型化需求。DPAK 封装的设计特点使元件易于焊接，适合自动化生产线，并且有助于降低生产成本。

四、应用领域

由于其优越的电气性能和广泛的工作温度范围，STD25NF20 被广泛应用于以下领域：

1. 开关电源：在电源管理和转换应用中，通过高效率的开关状态控制，实现优良的功率转换效率。
2. 马达驱动：由于能够处理较高的电流和电压，该 MOSFET 在电动机控制和驱动电路中表现出色。
3. 汽车电子：高温性能优越，适合在汽车电子系统中使用，如电源分配和执行机构控制。
4. 工业控制：在工控设备中以开关和调节负载，为工业自动化提供解决方案。

五、总结

STD25NF20 N 通道 MOSFET 是一款结合高效能、广泛应用和先进封装的产品，适用于许多现代电子应用。其出色的电气特性和良好的工作温度范围使其成为高功率、高效能设计的理想选择。无论是在开关电源还是在其他高要求的电气应用中，STD25NF20 均能够提供可靠的性能，助力工程师实现其设计目标。
