SN74HC139DR

产品概述：SN74HC139DR

1. 概述

SN74HC139DR是德州仪器（Texas Instruments）推出的一款高性能解码器/多路分解器，其在电子设计和应用中广泛使用。该元器件以其高速度、低功耗和出色的工作温度范围，使其成为嵌入式系统、通信设备、消费电子及其他各种数字电路的理想选择。

2. 主要特性

• 解码器/多路分解器：SN74HC139DR是一款双4线至2线的解码器，可由两个独立的4线解码器组成，具有灵活的逻辑控制功能。
• 高、低输出电流：其高输出电流和低输出电流均为5.2mA，能够有效驱动各种外部负载，提高系统的兼容性。
• 电压范围：供电电压范围从2V到6V，使得该器件在多种电源条件下仍能稳定工作，适应不同的应用场合。
• 宽工作温度范围：该产品的工作温度范围为-40°C至85°C，适用于室内外及恶劣环境中的各类应用。

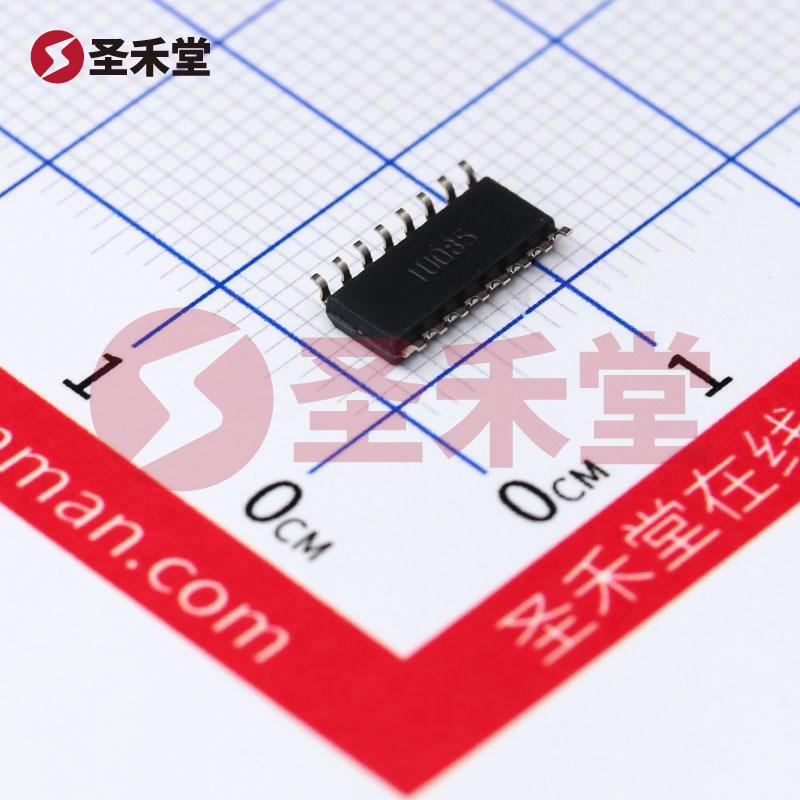

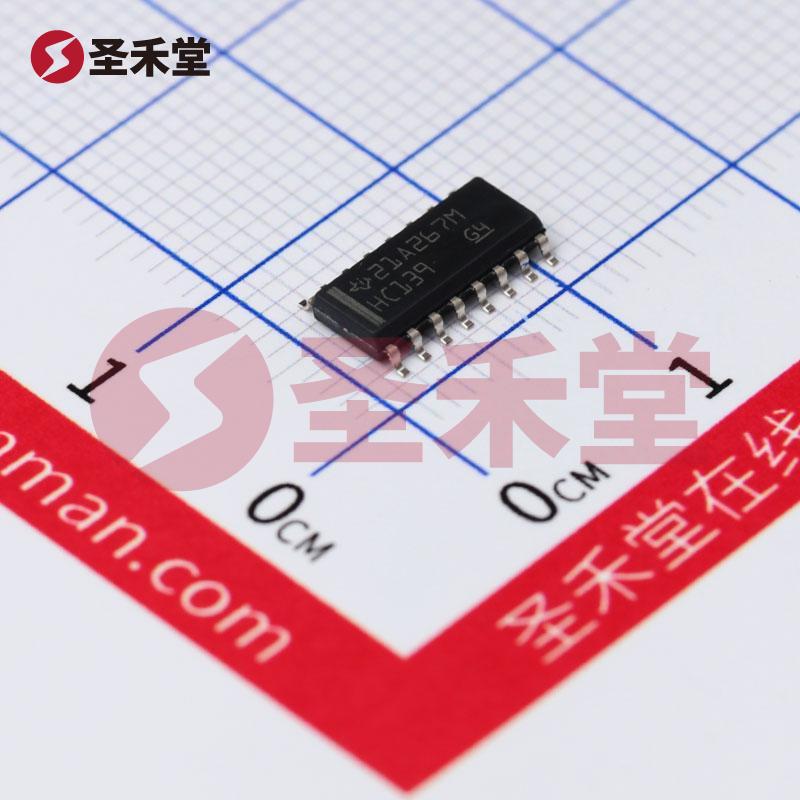

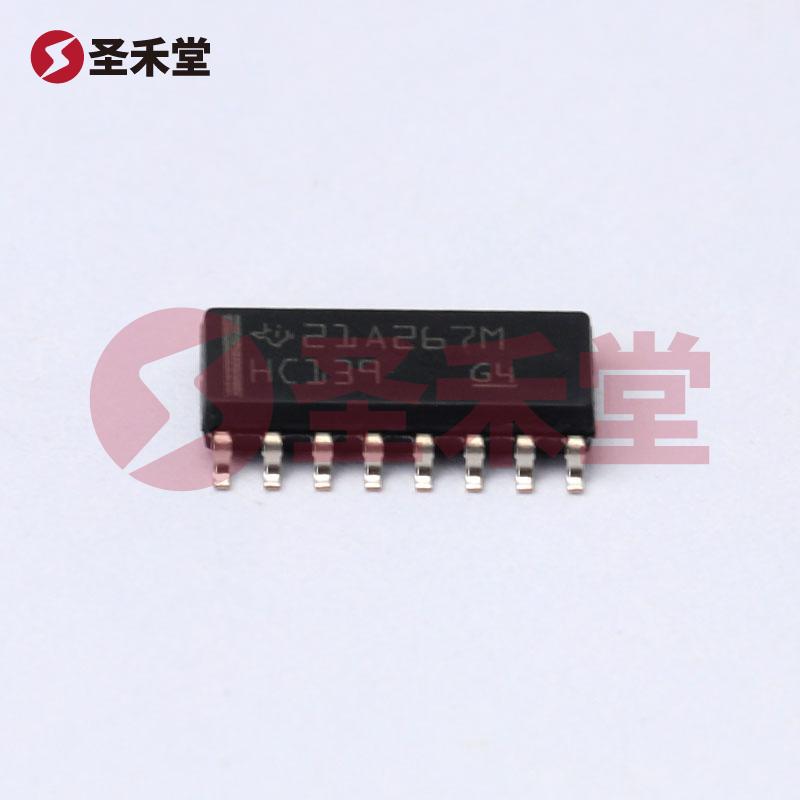

• 表面贴装型：采用16-SOIC封装，极大地降低了占用PCB面积，适合现代高密度电路板设计。

3. 应用领域

SN74HC139DR非常适合于一系列数字电路应用，包括但不限于以下领域：

• 嵌入式系统：可在微控制器和其他数字设备中用作地址解码器，以选择外部设备或资源。
• 信号路由：可以用于选择不同数据源的信号路径，应用于多路复用器和开关电路中。
• 显示控制：可用于控制LED或LCD显示器中所需的地址线，有效驱动显示内容。
• 通信设备：在无线上网、数字信号处理等领域，用于选择不同信号通道，提高数据传输的有效性和稳定性。

4. 逻辑特性

作为一款逻辑元件，SN74HC139DR提供了极大的灵活性和可编程性。其内部电路结构允许用户根据需求选择不同的输入组合，输出对应的激活信号。例如，通过改变输入信号，可以控制多个输出信号的状态，满足复杂数字电路的需求。

在实际应用中，SN74HC139DR可与其他逻辑器件和微控制器组合使用，以构建更复杂的逻辑功能，实现多种数字计算和处理任务。

5. 设计注意事项

在使用SN74HC139DR时，设计人员需注意其供电电压和接地配置，以确保其正常工作。此外，对于较高频率的应用，应考虑信号完整性和传输延迟，结合PCB设计规范进行合理布局。

在温度范围较宽的应用中，可能需要添加适当的散热措施，以防止过热对性能造成影响。同时，针对特定应用，还需根据负载条件进行缓冲及驱动设计，以确保输出信号的可靠性。

6. 总结

SN74HC139DR是一款功能强大、性价比高的解码器/多路分解器，在现代电子设备中有着广泛的应用前景。凭借其低功耗、高效能和适应性强的特点，德州仪器的这款产品无疑是设计师和工程师在实现复杂逻辑功能时的重要工具。无论是用于简单的控制逻辑，还是在高端数字系统中，SN74HC139DR都能提供出色的表现。
