MOC3043SR2M

MOC3043SR2M 产品概述

产品简介

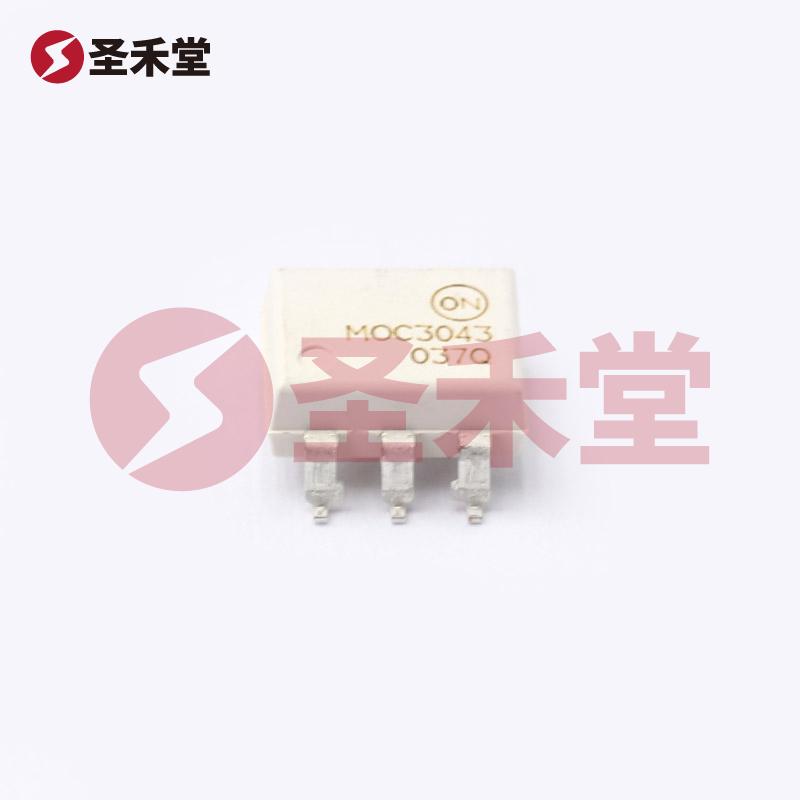

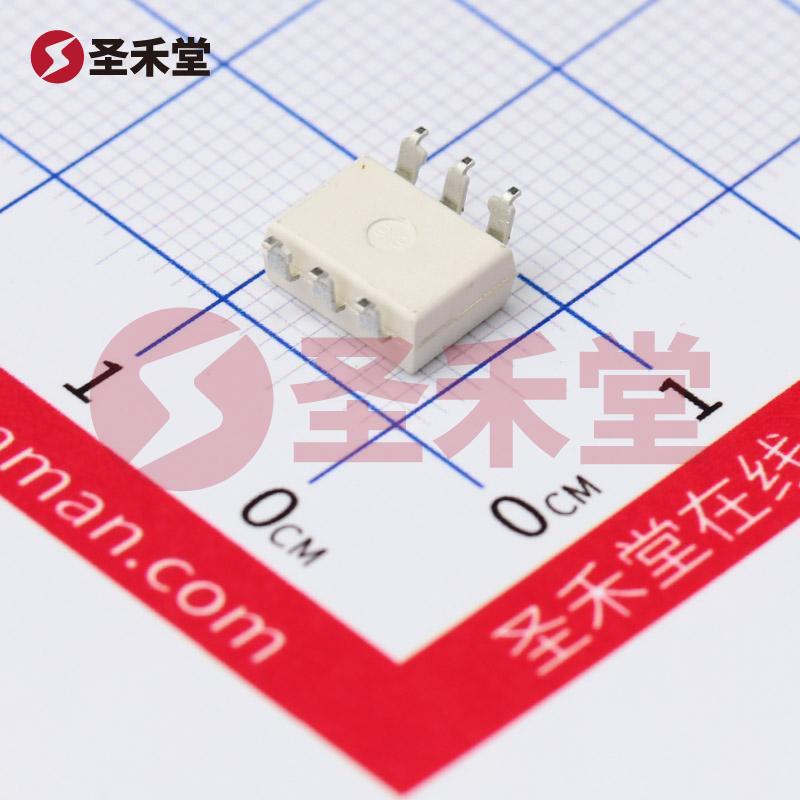

MOC3043SR2M 是一款由安森美（ON Semiconductor）制造的高性能光耦合器，采用表面贴装型（SMD）封装，规格为6-SMD。该器件结合了光电隔离特性和可控硅（Triac）输出，主要设计用于有效解决交流电路中的开关控制和电源管理问题。它的电气特性和适用范围使得它在工业设备、家电、光电耦合、信号隔离等热门应用中表现优异。

主要特点

1. 输出类型：采用可控硅（Triac）结构，提供高效、可靠的交流开关控制。
2. 过零检测电路：该器件集成过零检测功能，允许在交流电流的过零点控制Triac的导通，提高了系统的稳定性和降低了电磁干扰。
3. 高隔离电压：该产品具备高达4170Vrms的电气隔离性能，确保信号的安全传输，有效保护下游电路。
4. 高断态电压：最大断态电压达400V，适用于高电压环境。
5. 快速触发与宽工作温度范围：静态 dV/dt 最小值为1kV/µs，确保装置能够快速响应电压变化。工作温度范围宽广，从-40°C 到 85°C，适用于严苛环境下的应用。
6. 低触发电流：其LED触发电流（Ift）最大为5mA，意味着在触发时对控制电路的负担较小。
7. 封装：采用的6-SMD封装设计，适应现代电子设备的小型化需求，方便在PCB上进行布线和安装。

电气特性

• 电压 - 正向 (Vf)：在典型条件下，其正向电压为1.25V，展示出低功耗的特性，有效提高系统的能效。
• 保持电流 (Ih)：标准保持电流为400µA，确保在不同工作环境中，该器件能够稳定运行，减少故障风险。
• 电流 - DC 正向 (If)：最大电流为60mA，适合在负载条件下可靠工作。

应用场合

MOC3043SR2M 通常应用于以下领域：

• 家用电器：如洗衣机、空调、热水器等，负责高电压开关控制的部分。
• 工业控制：在工业自动化系统中作为输入和输出之间的信号隔离器件。
• 智能家居系统：集成在智能继电器和灯具控制器中，以提供安全、可靠的电流控制。
• 电源管理：在开关电源里，提供隔离信号传输，保证电流的安全与稳定。

结论

MOC3043SR2M 结合了创新的光电隔离技术与高效的可控硅输出，不仅能够满足现代电子设备对高电压、高电流的要求，还能在通信与控制领域提供卓越的安全性和可靠性。其优异的性能参数及广泛的应用范围，确保了它在多个领域内的适用性和实用性，是现代电子产品设计中的理想选择。
