DMC3730UVT-13 产品实物图片
DMC3730UVT-13 产品实物图片
商品图片1

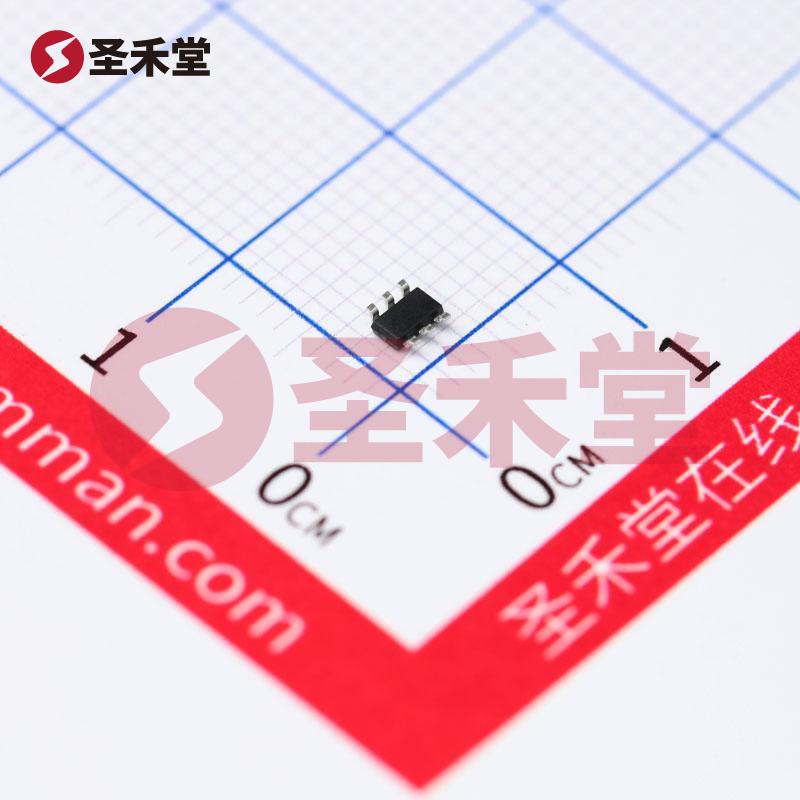

商品图片2

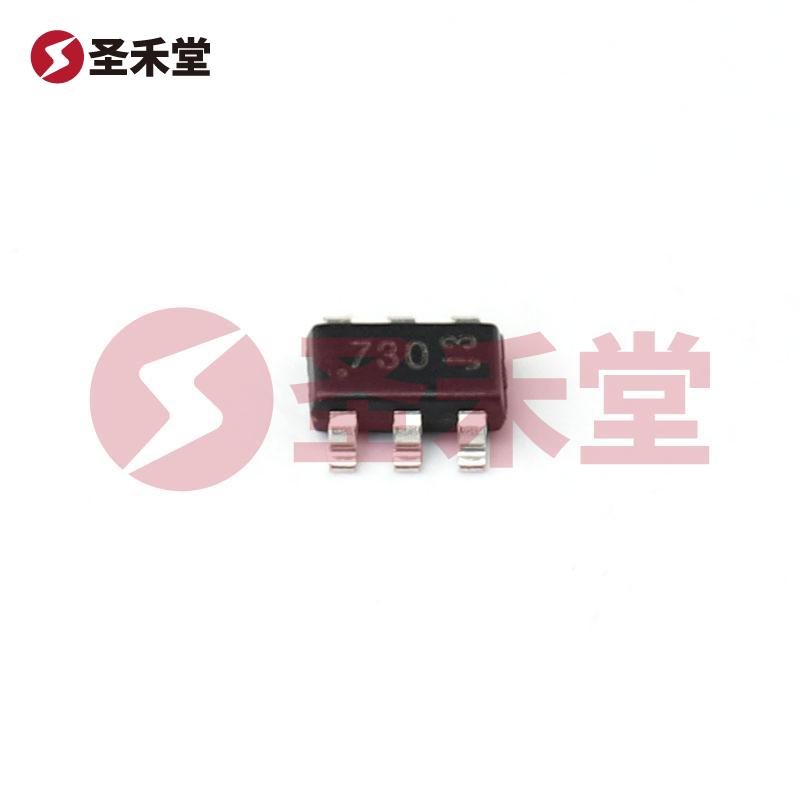

商品图片3
注:图像仅供参考,请参阅产品规格数据手册

DMC3730UVT-13

商品编码: BM0000744439
品牌 :
DIODES(美台)
封装 :
TSOT26
包装 :
编带
重量 :
-
描述 :
场效应管(MOSFET) 700mW 25V 680mA;460mA 1个N沟道+1个P沟道 TSOT-26
库存 :
0(起订量1,增量1)
批次 :
22+
数量 :
X
0.703
按整 :
圆盘(1圆盘有10000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.703
--
100+
¥0.485
--
500+
¥0.441
--
2500+
¥0.408
--
5000+
¥0.382
--
100000+
产品参数
产品手册
产品概述

DMC3730UVT-13参数

类型1个N沟道+1个P沟道漏源电压(Vdss)25V
连续漏极电流(Id)680mA;460mA导通电阻(RDS(on)@Vgs,Id)450mΩ@500mA,4.5V;1.1Ω@500mA,4.5V
功率(Pd)700mW阈值电压(Vgs(th)@Id)1.1V@250uA
栅极电荷(Qg@Vgs)1.64nC@4.5V;1.1nC@4.5V输入电容(Ciss@Vds)50pF@10V;63pF@10V
工作温度-55℃~+175℃@(Tj)

DMC3730UVT-13手册

DMC3730UVT-13概述

DMC3730UVT-13 产品概述

DMC3730UVT-13 是一款由 DIODES(美台)生产的优质互补型 MOSFET,旨在满足高效电子电路中的多种应用需求。该产品具备优异的电气特性和高温工作能力,使其成为现代功率管理和开关电源设计中不可或缺的元器件。

基本特性

DMC3730UVT-13 为 N 和 P 沟道的互补型场效应管,采用 TSOT-26 封装,兼具小型化与高效能,适用于表面贴装应用。该器件的漏源电压(Vdss)最高可达 25V,满足了大多数小功率应用的电压需求。其在 25°C 下的连续漏极电流(Id)分别为 N 沟道 680mA 和 P 沟道 460mA,展示了在不同工作条件下的良好性能。

导通电阻与开关特性

在提供高电流时,DMC3730UVT-13 的导通电阻(Rds(on))表现出色,最大值可达 450 毫欧(在 500mA 电流和 4.5V 栅压下)。对于需要快速切换和低导通损耗的应用,该 MOSFET 的表现令用户满意,尤其是在高频开关和动态负载情况下。此外,其 Vgs(th)(栅源阈值电压)的最大值为 1.1V(在 250µA 电流下),使得该器件可以低电压驱动,从而适应更广泛的电源管理应用。

电荷特性与功率处理

DMC3730UVT-13 的栅极电荷 (Qg)也非常低,最大值为 1.64nC(在 4.5V 栅压下),这使得该器件在开关过程中能够快速响应,减少驱动电路的功耗。此外,该器件的最大功率处理能力为 700mW,允许其在高负载情况下稳定工作,进一步提升了系统的整体性能与可靠性。

工作温度范围与应用场景

广泛的工作温度范围(-55°C 至 175°C)使得 DMC3730UVT-13 特别适合于严苛环境下的应用,例如汽车电子、工业控制、便携式设备等。其耐高温性能能有效保障电子设备在高温工作环境中的稳定性与安全性。

典型应用

DMC3730UVT-13 的设计使其广泛适用于各种应用,包括但不限于:

  1. 开关电源:该 MOSFET 的低导通电阻和低开关损耗特性使其非常适合在高频开关电源中使用。
  2. DC-DC 转换器:在电压转换过程中,该器件提供了高效率与稳定性,有助于提高系统整体性能。
  3. 电池管理系统:其低栅极驱动电压和高效能使得该器件尤其适合于电池充电和管理电路。
  4. 驱动电机和负载开关:在工业和消费电子中的电机驱动和负载切换中能够高效控制功率。

结论

总体而言,DMC3730UVT-13 是一款综合性能优良的互补型 MOSFET,结合了高电压承受能力和低功耗特性,适用于多种高性能电子应用。其稳定的工作性能、 широкая 工作温度范围以及良好的驱动特性,使其成为设计师在开发新一代电子产品时的理想选择。通过使用 DMC3730UVT-13,设计师能够提高产品效率,推动创新,从而满足市场对高效能电子产品日益增长的需求。
