DMN2055U-7

DMN2055U-7 产品概述

DMN2055U-7 是一款高性能 N 通道 MOSFET，设计用于多种电子应用场景。作为一款金属氧化物场效应管（MOSFET），它具备优良的电气特性和可靠性，适合用于电源管理、开关电路以及信号放大等应用。

主要特性

1. 电气参数：

   • 漏源电压（Vdss）：此器件的漏源电压最高可达 20V，确保在大多数低压应用中工作稳定。
   • 连续漏极电流（Id）：在 25°C 环境下，DMN2055U-7 的连续漏极电流最大为 4.8A。这使其能够有效驱动负载，适合用于电机控制、LED 驱动等应用。

2. 导通电阻（Rds On）：

   • 在 4.5V 的栅源电压下，导通电阻（Rds On）最大可达 38 毫欧，表明其在开关状态下的功耗非常低。这一特性使得器件在高频率开关应用中具有卓越的性能。

3. 栅极阈值电压（Vgs(th)）：

   • 此设备的栅极阈值电压在不同 Id 时最大可达 1V @ 250µA。这意味着 MOSFET 在较低的栅源电压下即可开始导通，从而保证了器件在较低驱动电压下的高效性能。

4. 栅极电荷（Qg）：

   • 在 4.5V 的栅源电压下，栅极电荷最大为 4.3nC，提供优秀的开关性能，减少开关损耗，适合用于高频应用。

5. 温度范围：

   • DMN2055U-7 的工作温度范围广，从 -55°C 到 150°C，确保其在严酷环境下的稳定性与可靠性。

6. 功率耗散：

   • 该 MOSFET 的最大功率耗散为 800mW (Ta)，适合多种应用场景，有助于提高系统效率。

7. 封装和安装类型：

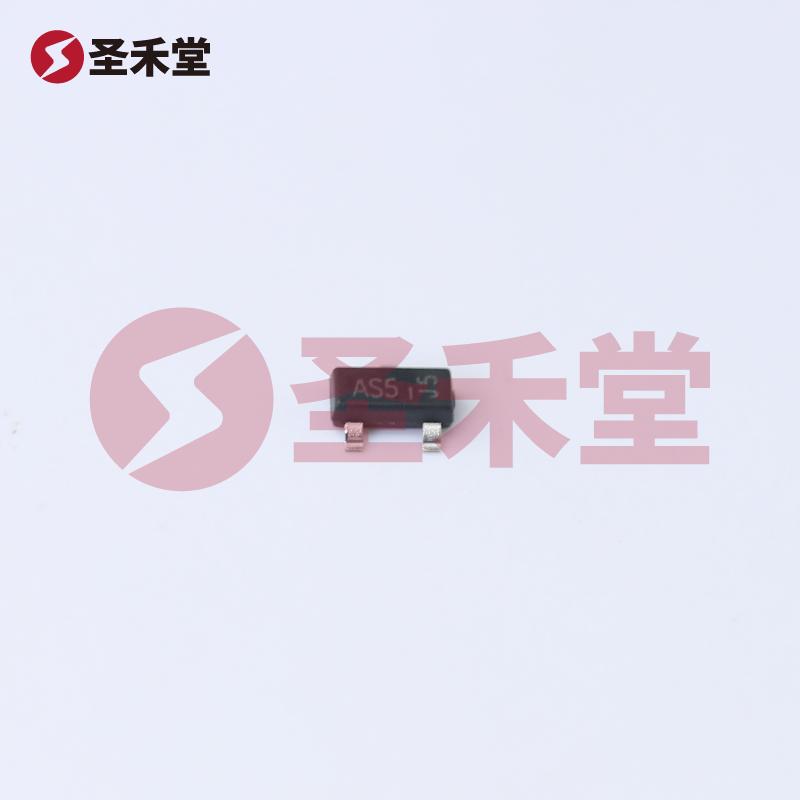

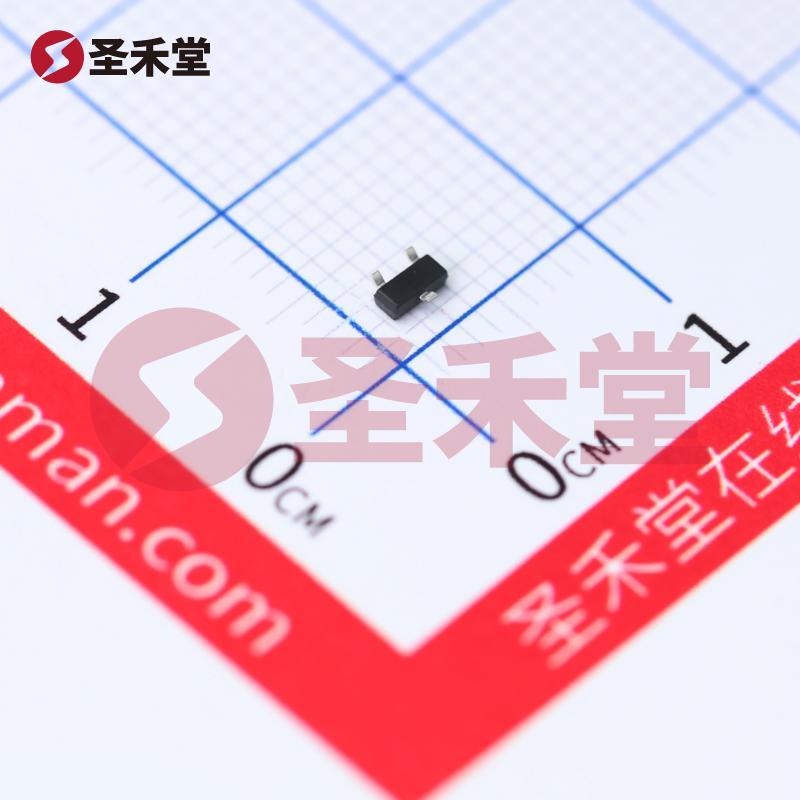

   • DMN2055U-7 采用 SOT-23 表面贴装封装，尺寸小巧，便于在现代电子电路中进行空间优化。SOT-23 封装广泛应用于高密度电路中，适合便携式和消费电子产品。

应用场景

DMN2055U-7 显示出在多种应用中的优势，例如：

• 电源管理：在 DC-DC 转换器和电源开关中，DMN2055U-7 的低导通电阻和高电流能力使其成为理想的选择。
• LED 驱动：许多 LED 驱动电路需要高效和可靠的开关，以实现精准的亮度控制。该 MOSFET 能够提供所需的电流输出，同时保持低功耗。
• 开关电路：在电机控制和继电器驱动中，DMN2055U-7 的快速开关特性以及较小的栅极电荷使其适合于高频操作。
• 家电和消费电子：在现代家用电器和消费电子产品中，减少功耗和提高效率是设计的关键，DMN2055U-7 以其出色的性能满足了这些要求。

总结

综上所述，DMN2055U-7 是一款功能强大且高效的 N 通道 MOSFET，适用于多种电子应用。凭借其优秀的电气特性、宽广的工作温度范围以及小巧的封装设计，它可以帮助工程师在设计中实现更高的效率和更小的尺寸。无论是在高效电源管理还是在开关应用中，DMN2055U-7 均展现了其卓越性能，是理想的选择。
